Connector End View (C2982H) - SUBWOOFER AMPLIFIER
WARNING: This page is about a different car, the 2015 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C2982H
Description
SUBWOOFER AMPLIFIER
Color
Harness
14B644
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
* |
* |
Not Used |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
VME72 (WH) |
22 |
CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR 2 + |
|
|
8 |
RME72 (BU-GN) |
22 |
CTRL MOD. - AUDIO # SPEAKER SUBWOOFER LEFT REAR 2 - |
|
|
9 |
VME73 (WH-BN) |
22 |
CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR 2 + |
|
|
10 |
RME73 (VT-OG) |
22 |
CTRL MOD. - AUDIO # SPEAKER SUBWOOFER RIGHT REAR 2 - |
|

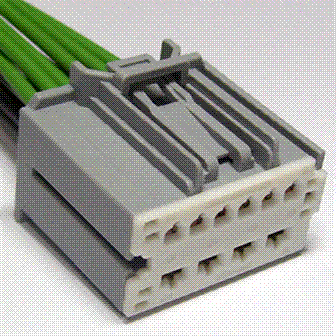

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1354 |
Service Part Number: DU2Z-14S411-ADA Gauge: 14 16 Pin material: Tin & Silver Cavities: 10 Vehicle Uses Radio - Amplifier |
