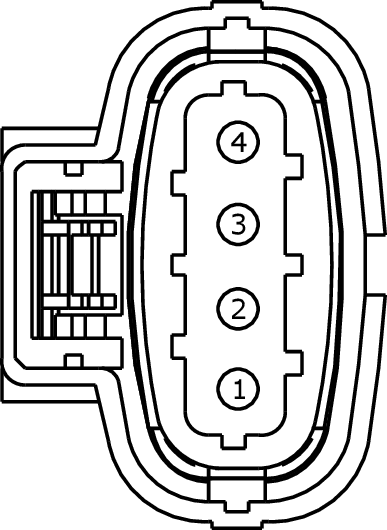

Connector End View (C1911) - MANIFOLD ABSOLUTE PRESSURE/CHARGE AIR COOLER TEMPERATURE (MAP/CACT) SENSOR
WARNING: This page is about a different car, the 2015 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C1911
Description
MANIFOLD ABSOLUTE PRESSURE/CHARGE AIR COOLER TEMPERATURE (MAP/CACT) SENSOR
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
RE454 (YE-GN) |
18 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) |
1.5L |
|
2 |
RE804 (GY-BU) |
18 |
CTRL MOD. - POWERTRAIN # CHARGE AIR COOLER TEMPERATURE (CACT) |
1.5L |
|
3 |
LE458 (BU-WH) |
18 |
REFERENCE VOLTAGE (VREF) |
1.5L |
|
4 |
VE804 (GN-BN) |
18 |
CTRL MOD. - POWERTRAIN # MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR |
1.5L |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1232 |
Service Part Number: BU2Z-14S411-ATA Gauge: 14 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Sensor - Manifold Pressure/Intake Temperature |
