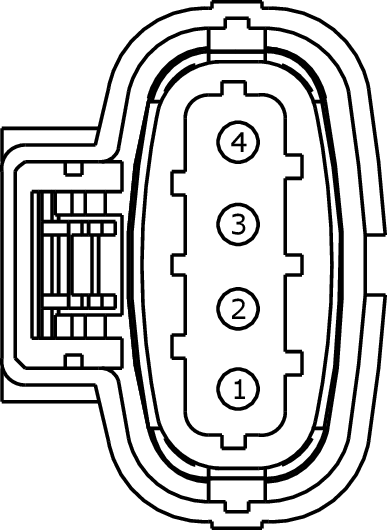

Connector End View (C1588) - TURBOCHARGER BOOST PRESSURE/CHARGE AIR COOLER TEMPERATURE (TCBP/CACT) SENSOR
WARNING: This page is about a different car, the 2015 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector:C1588
Description
TURBOCHARGER BOOST PRESSURE/CHARGE AIR COOLER TEMPERATURE (TCBP/CACT) SENSOR
Color
Harness
8C290
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
RE407 (YE) |
18 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) |
|
|
2 |
LE424 (YE-GN) |
18 |
CTRL MOD. - POWERTRAIN # CHARGE AIR COOLER TEMPERATURE (CACT) |
|
|
3 |
LE423 (GN) |
18 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) |
|
|
4 |
VE805 (GY-OG) |
18 |
CTRL MOD. - POWERTRAIN # TURBOCHARGER BOOST PRESSURE (TCBP) |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1232 |
Service Part Number: BU2Z-14S411-ATA Gauge: 14 Pin material: Tin (greased) Cavities: 4 Vehicle Uses Sensor - Manifold Pressure/Intake Temperature |
