Section 1091 (OEM Wiring Diagrams (Hybrid/ENERGI))
>>
Power Distribution/SJB
Power Distribution/SJB
WARNING:
This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.

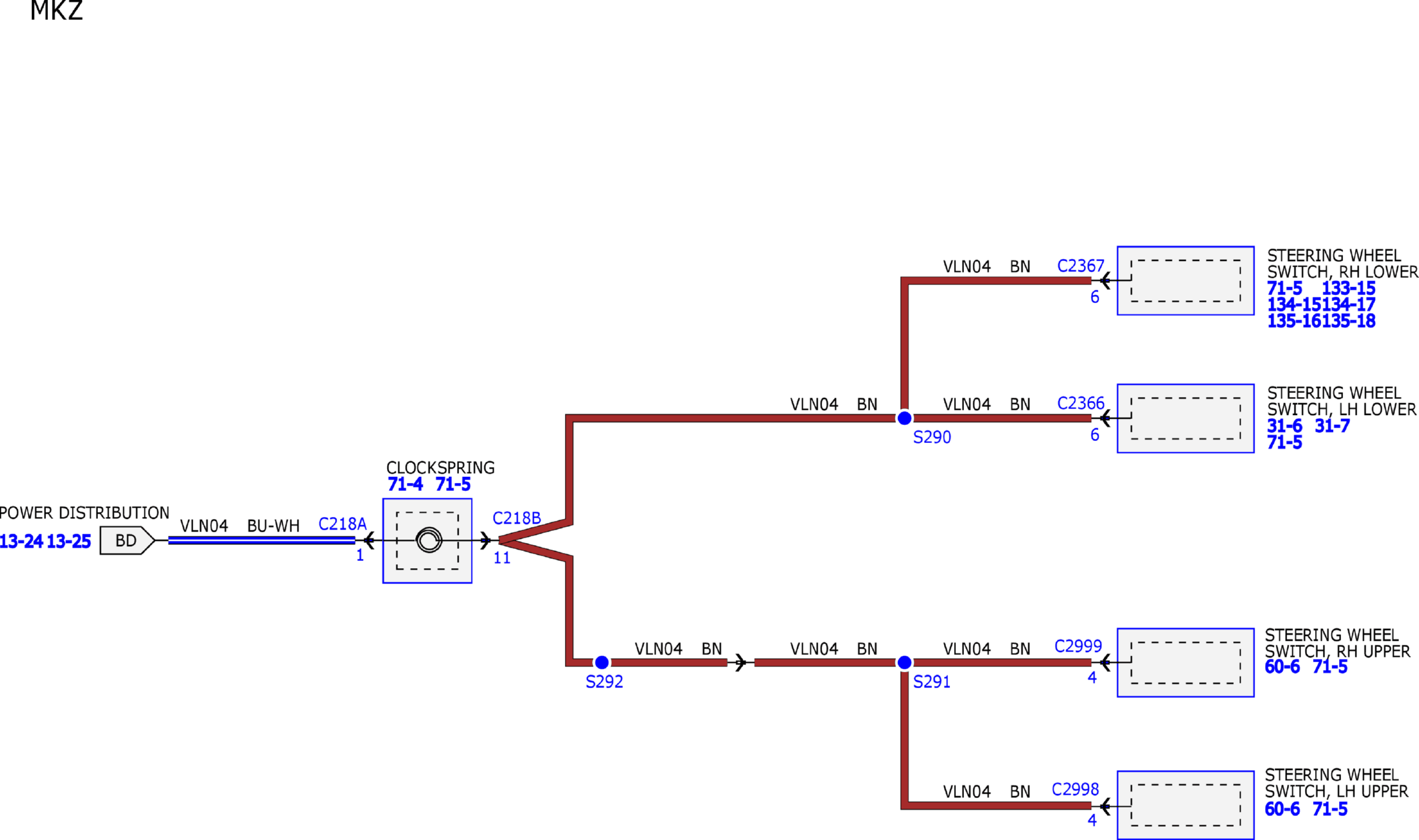

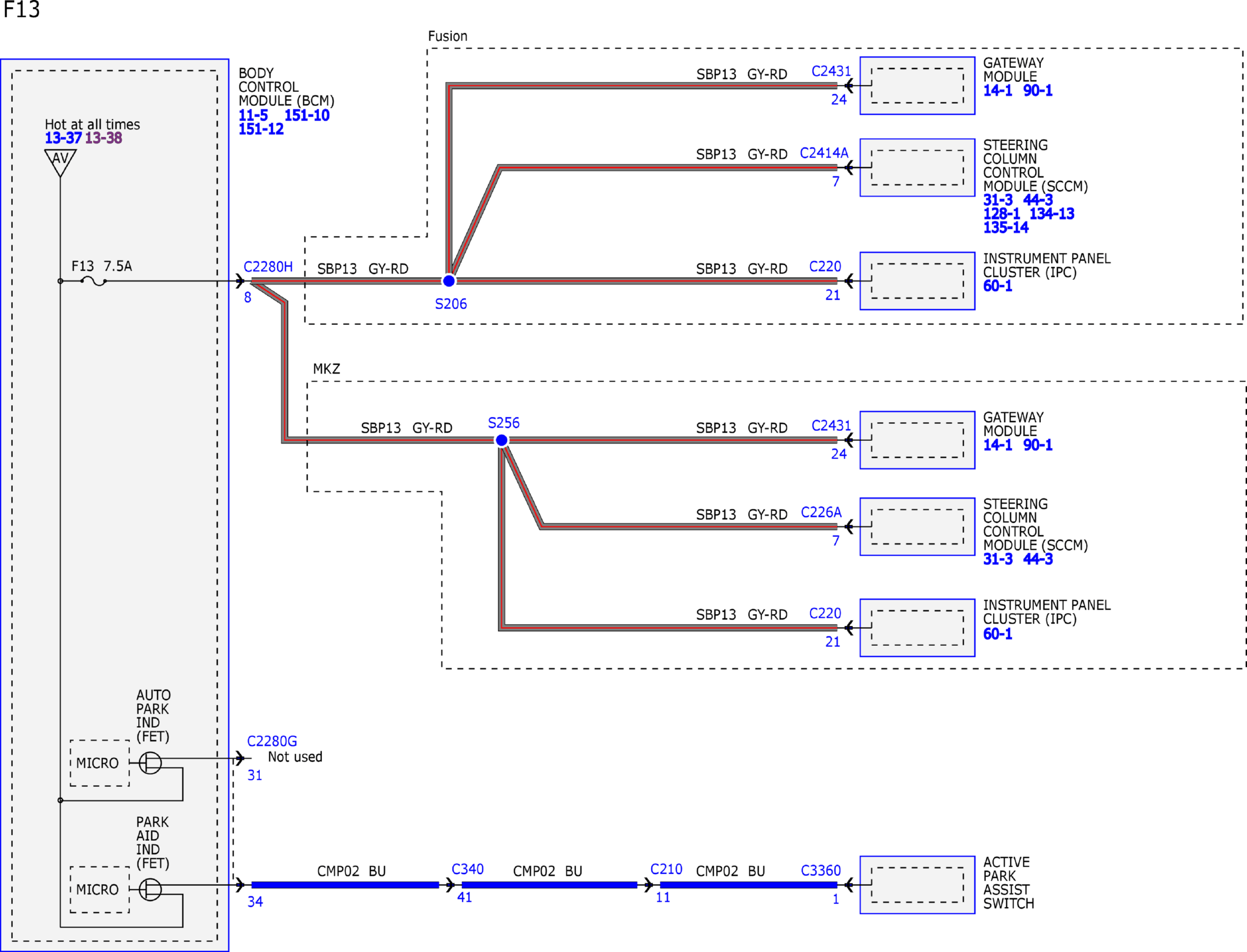

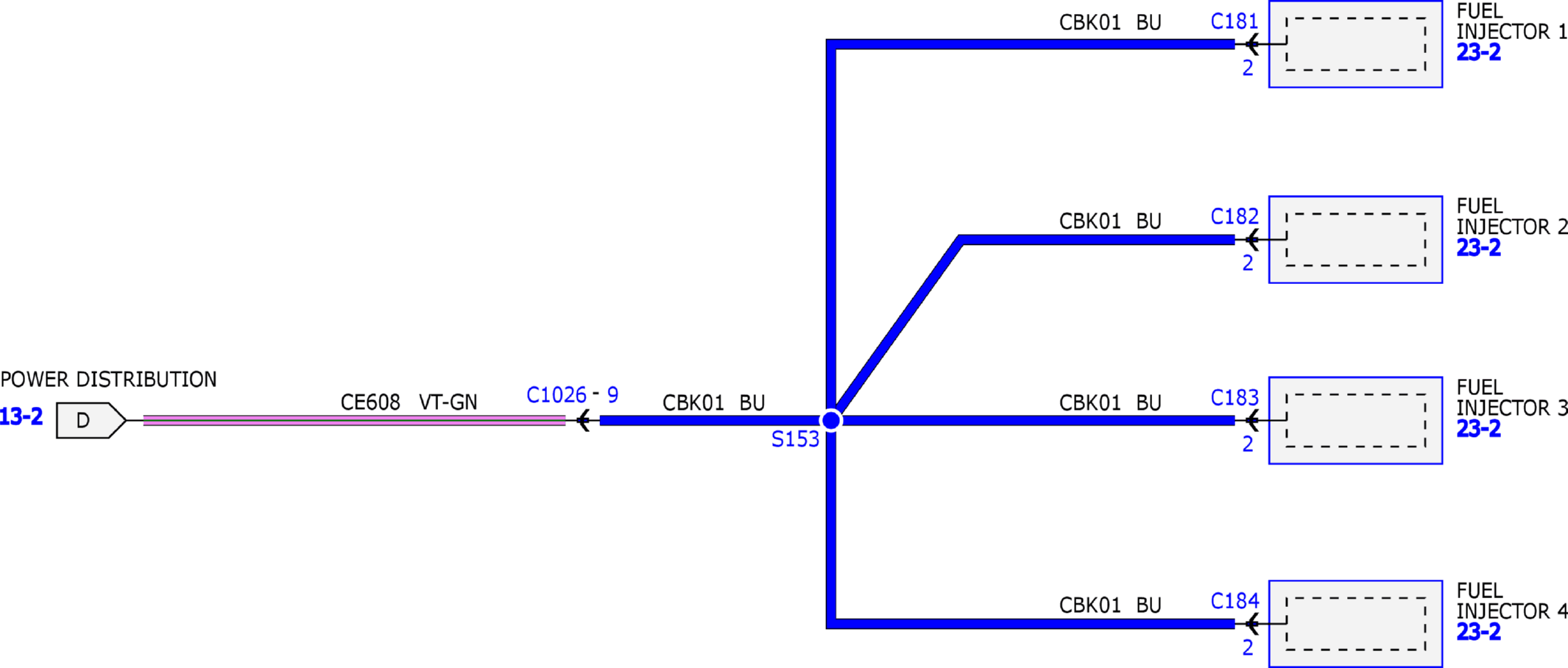

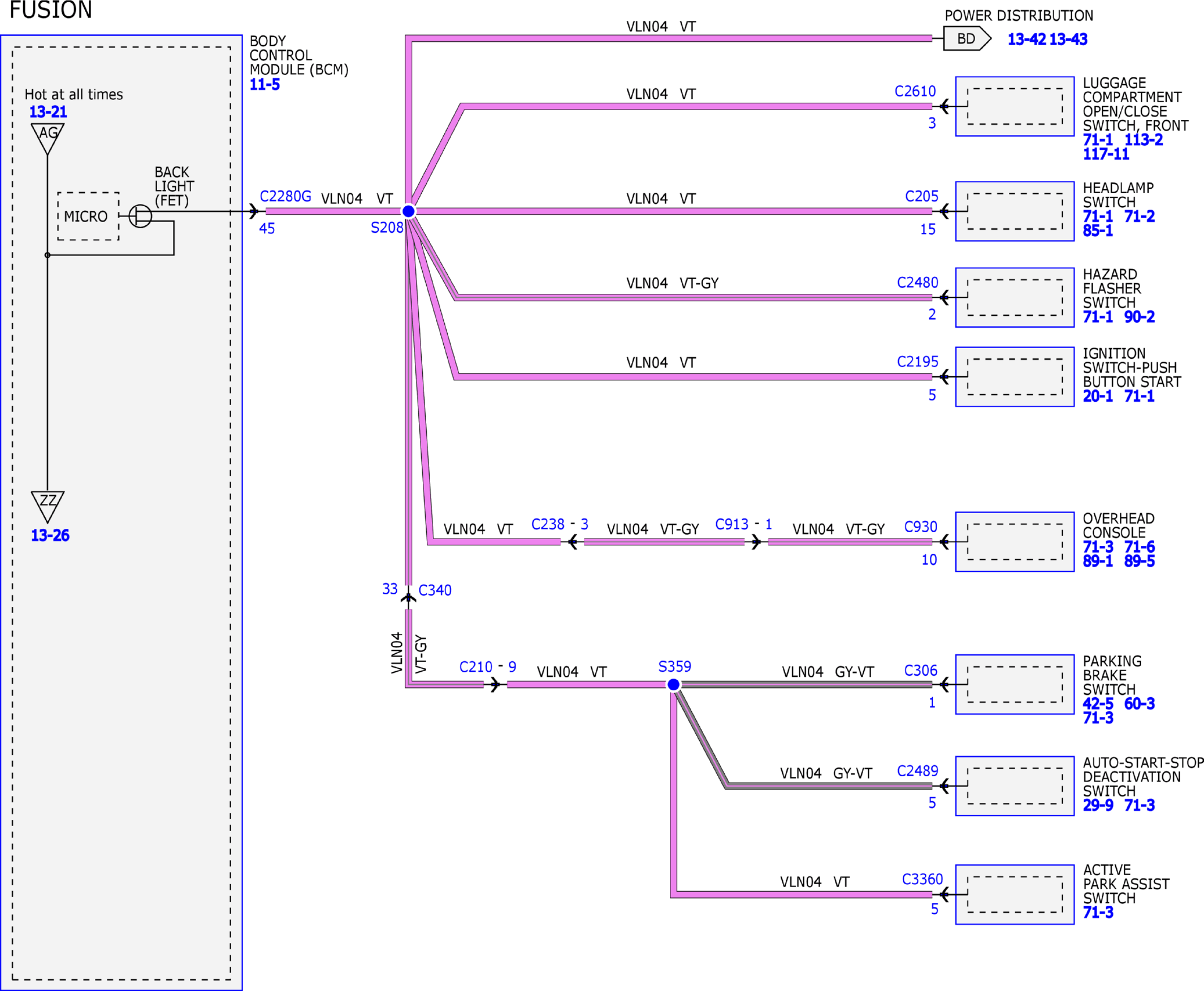

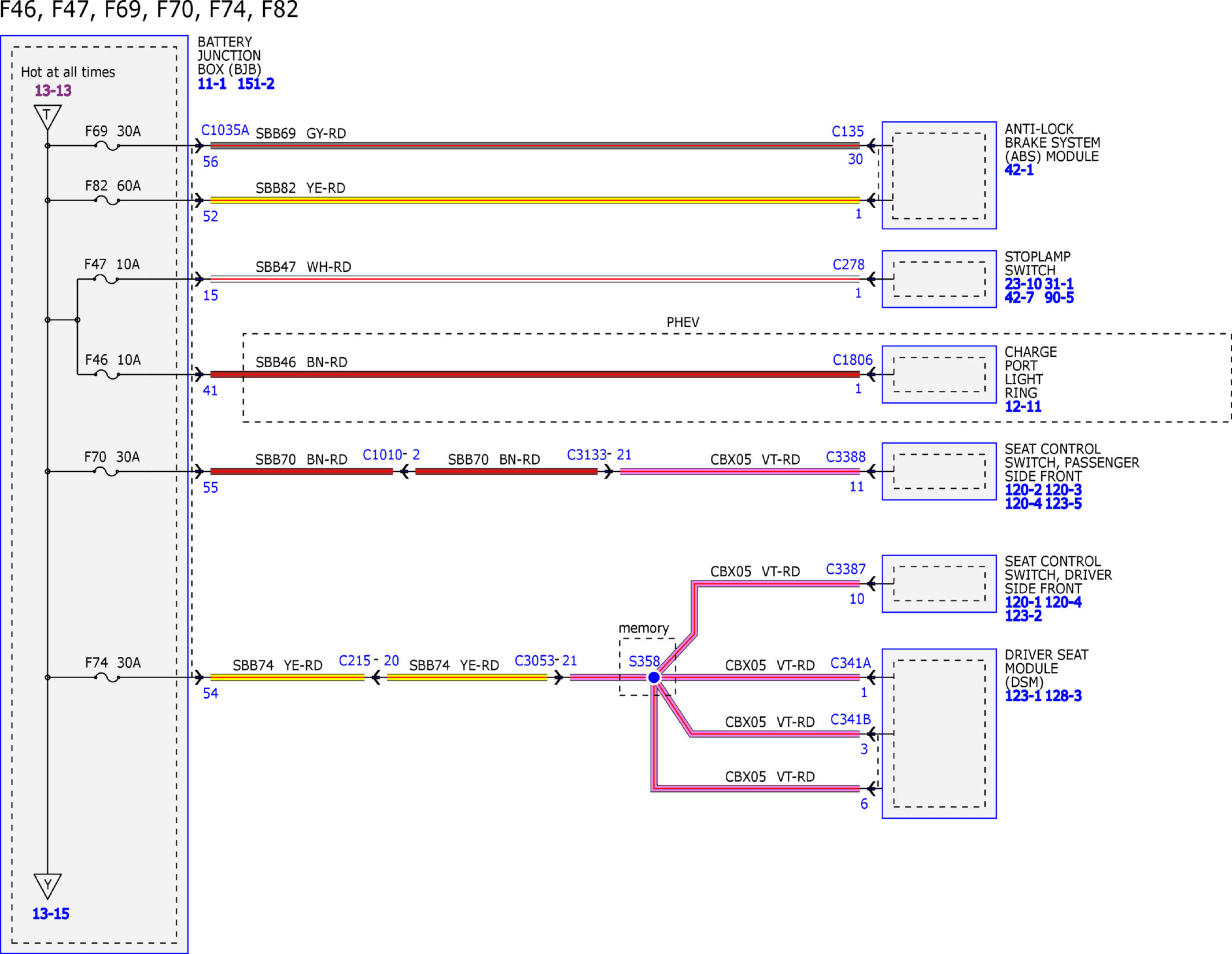

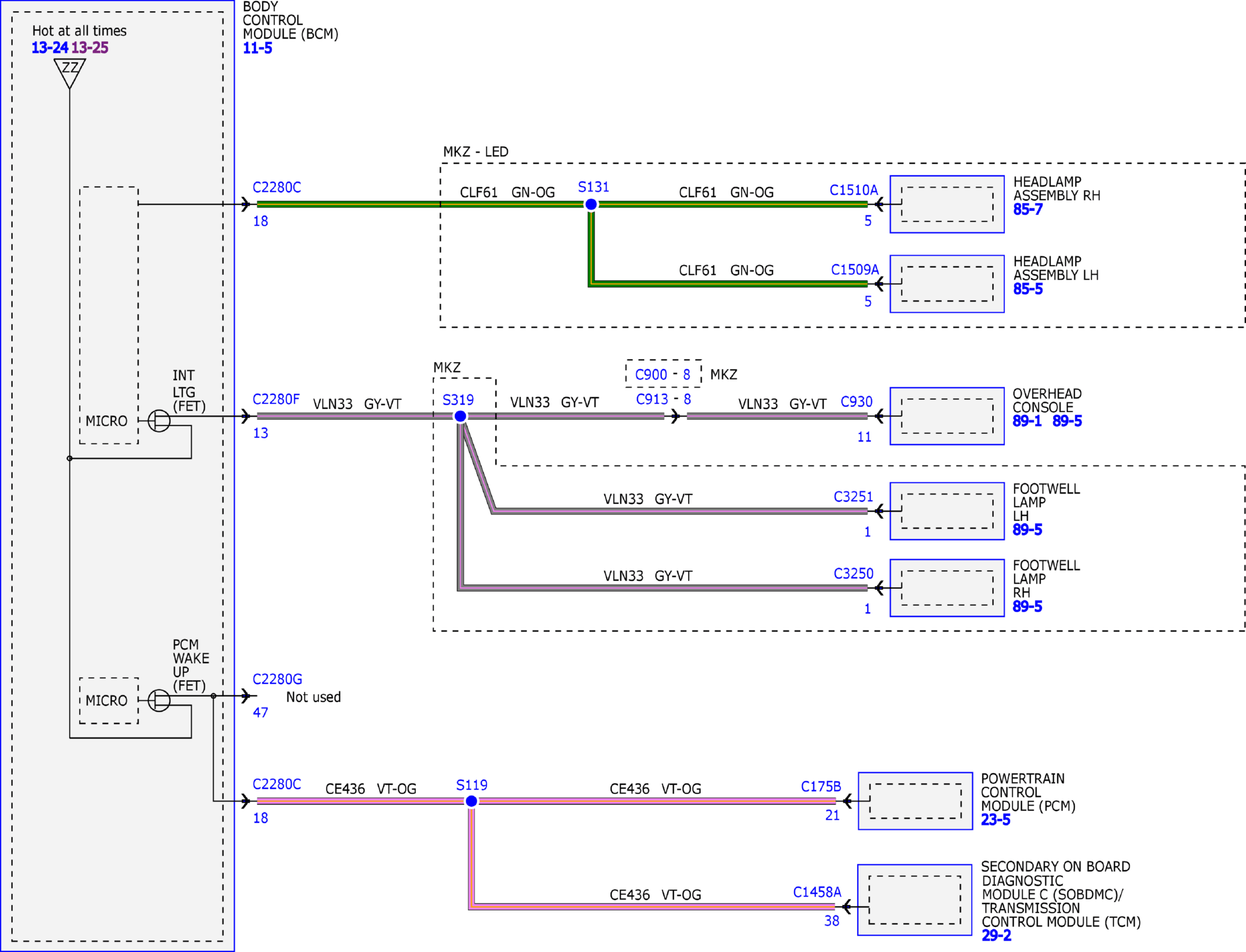

Fig 1: Power Distribution/SJB (1 of 49)
Courtesy of FORD MOTOR COMPANY

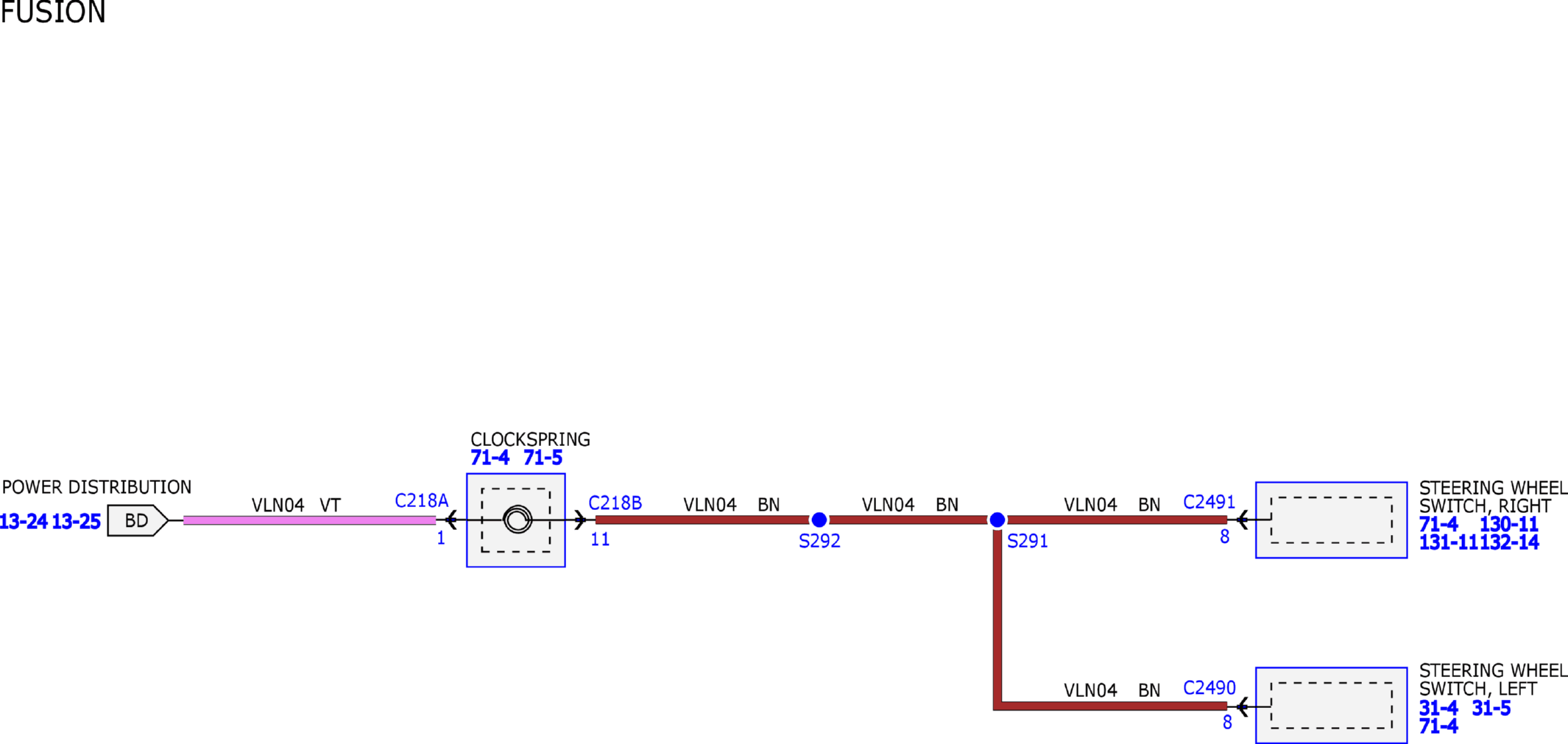

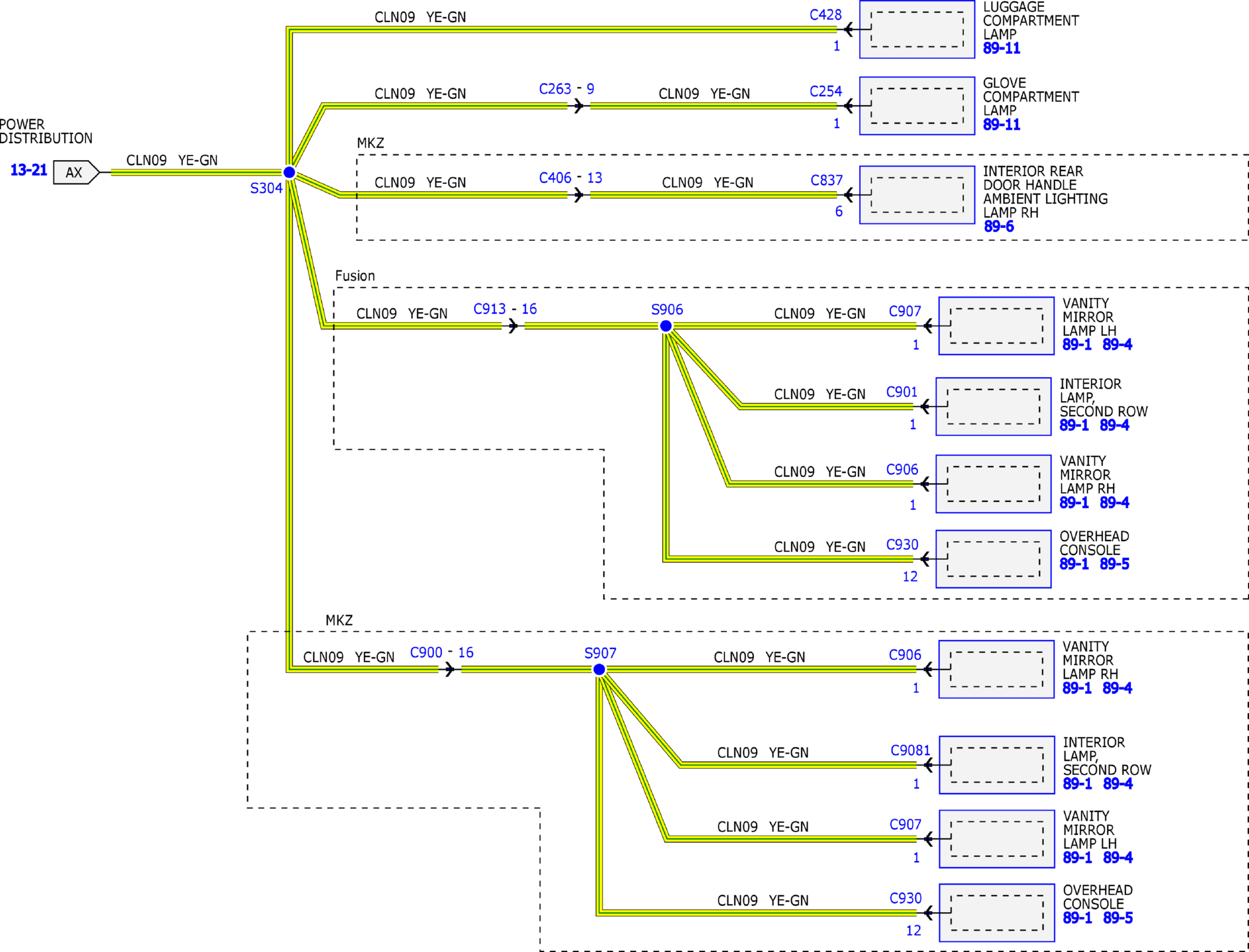

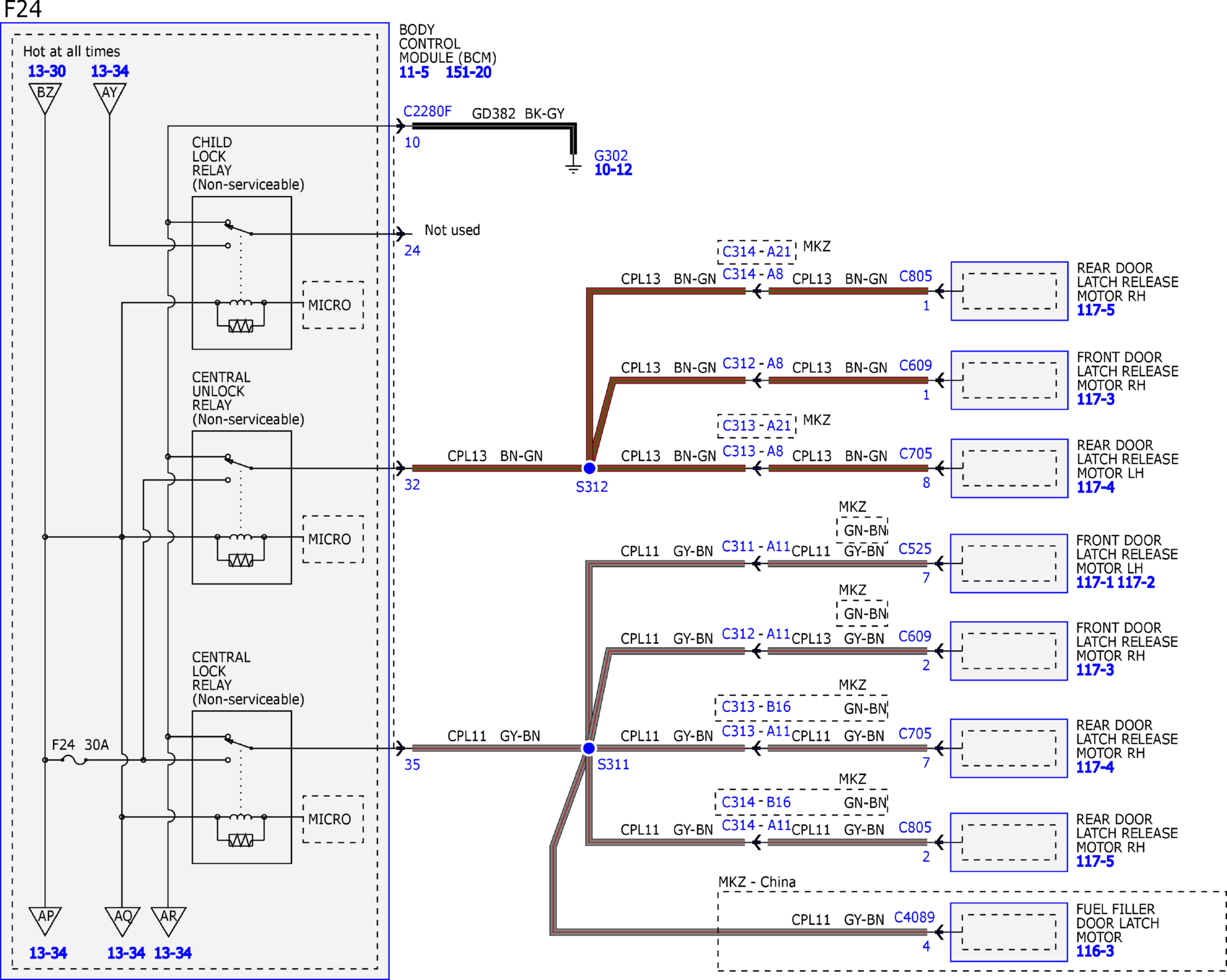

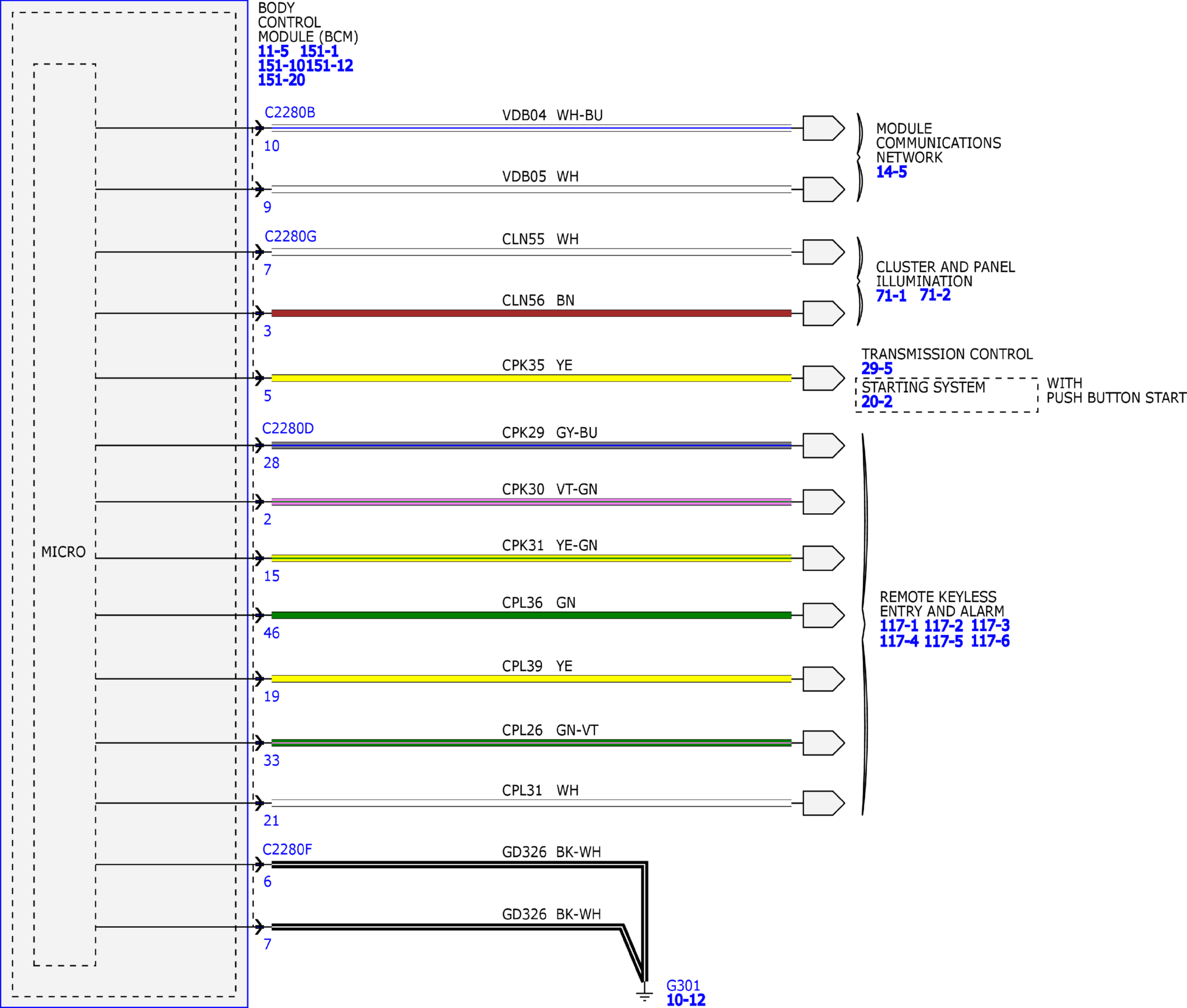

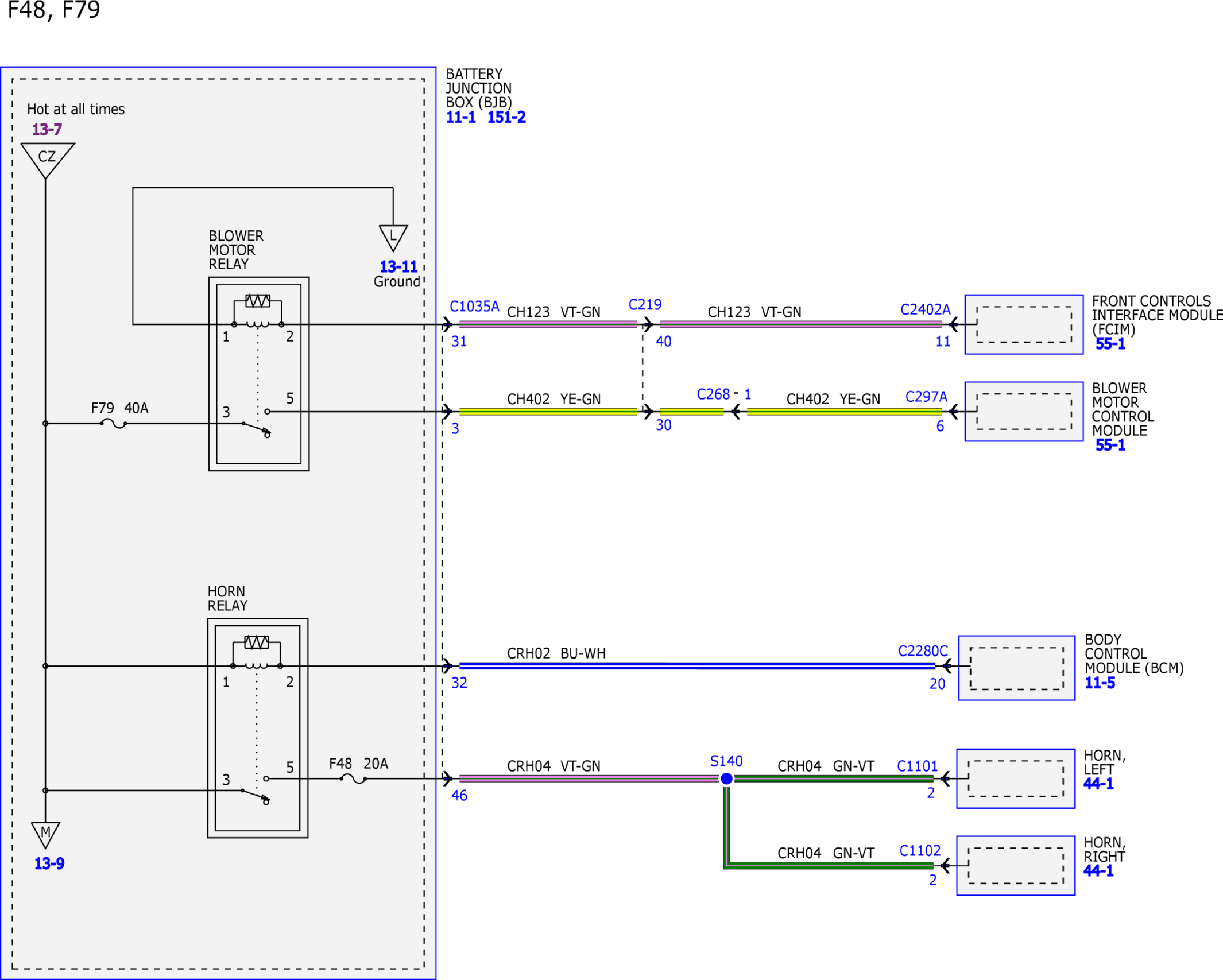

Fig 2: Power Distribution/SJB (2 of 49)
Courtesy of FORD MOTOR COMPANY

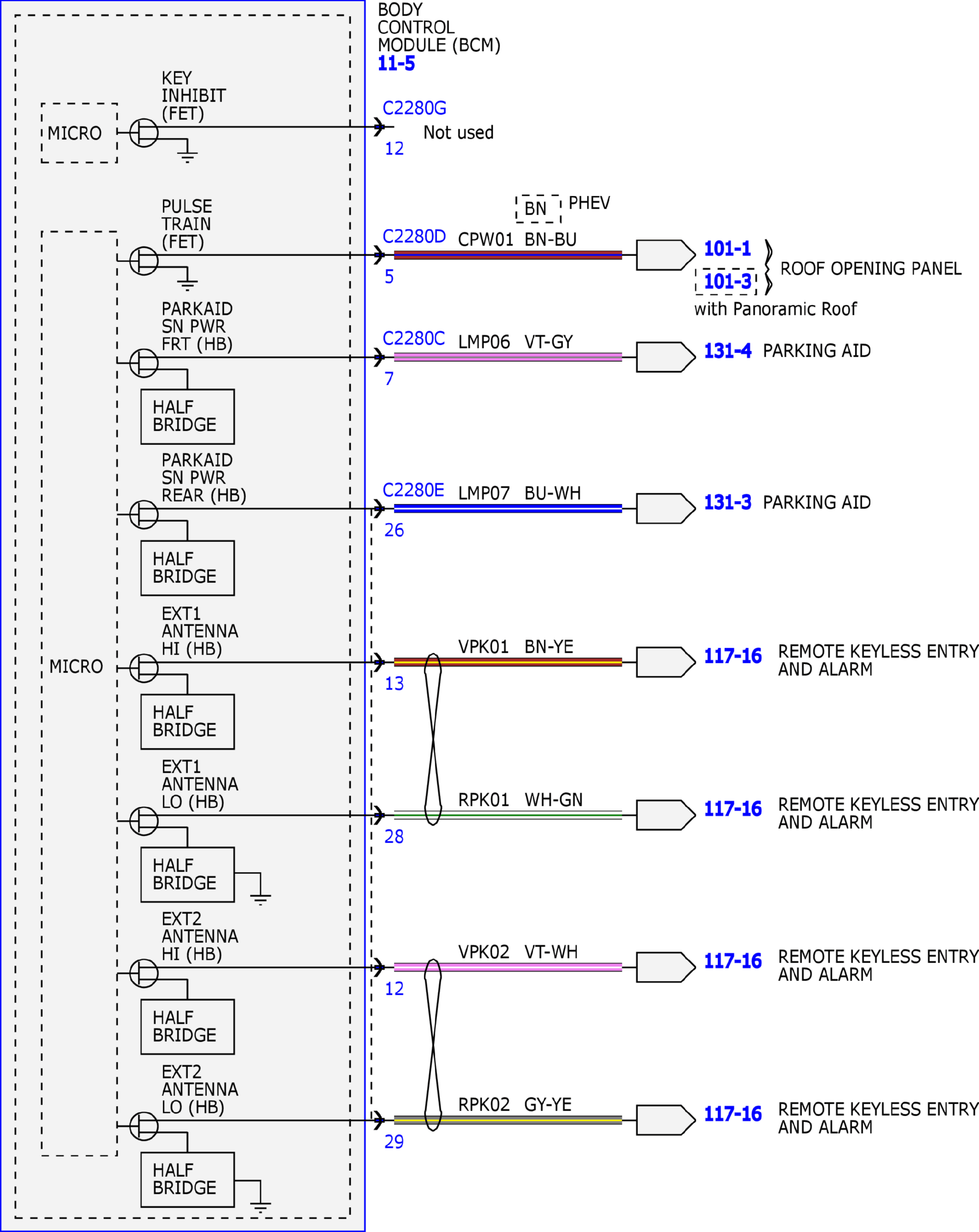

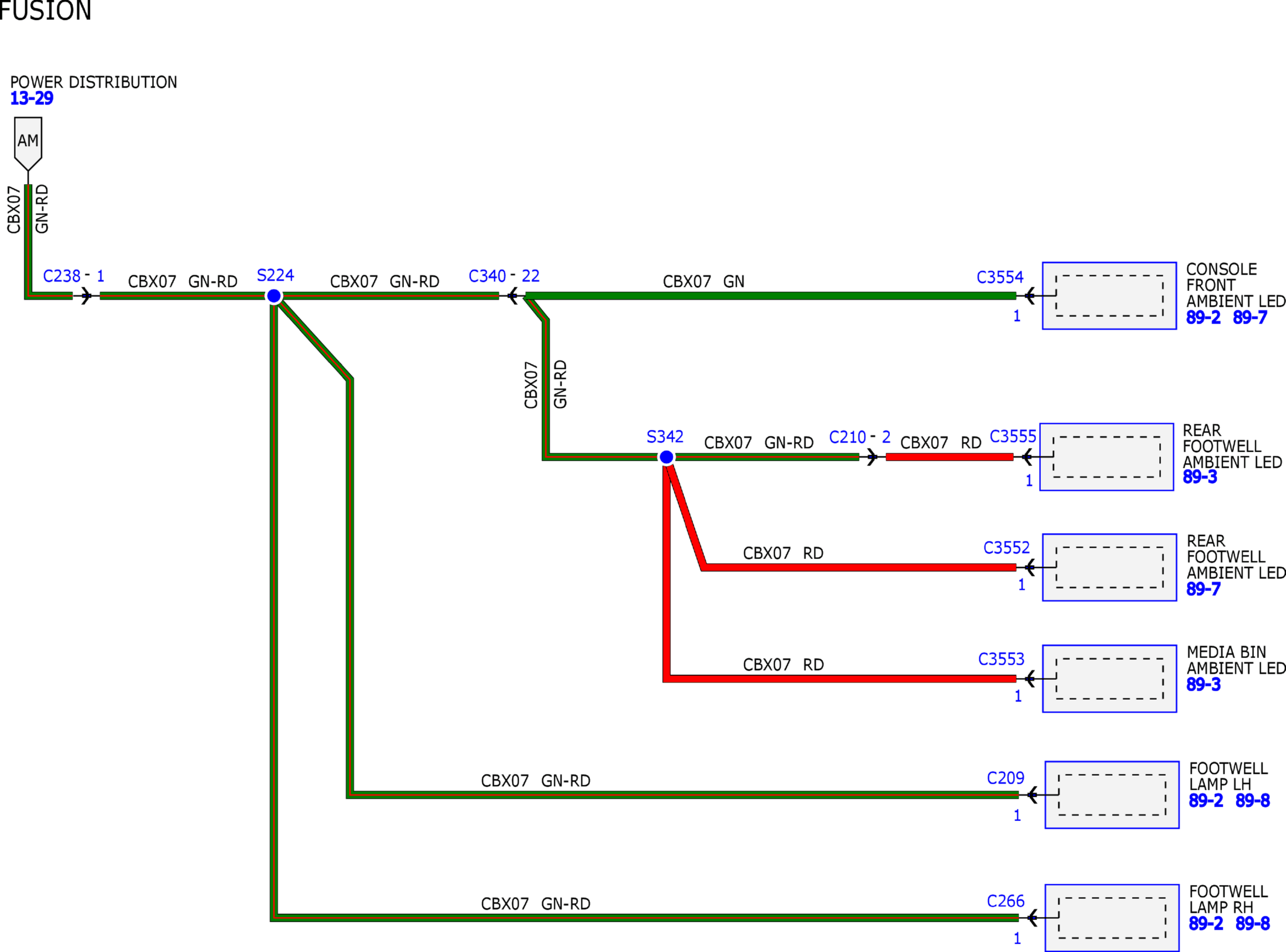

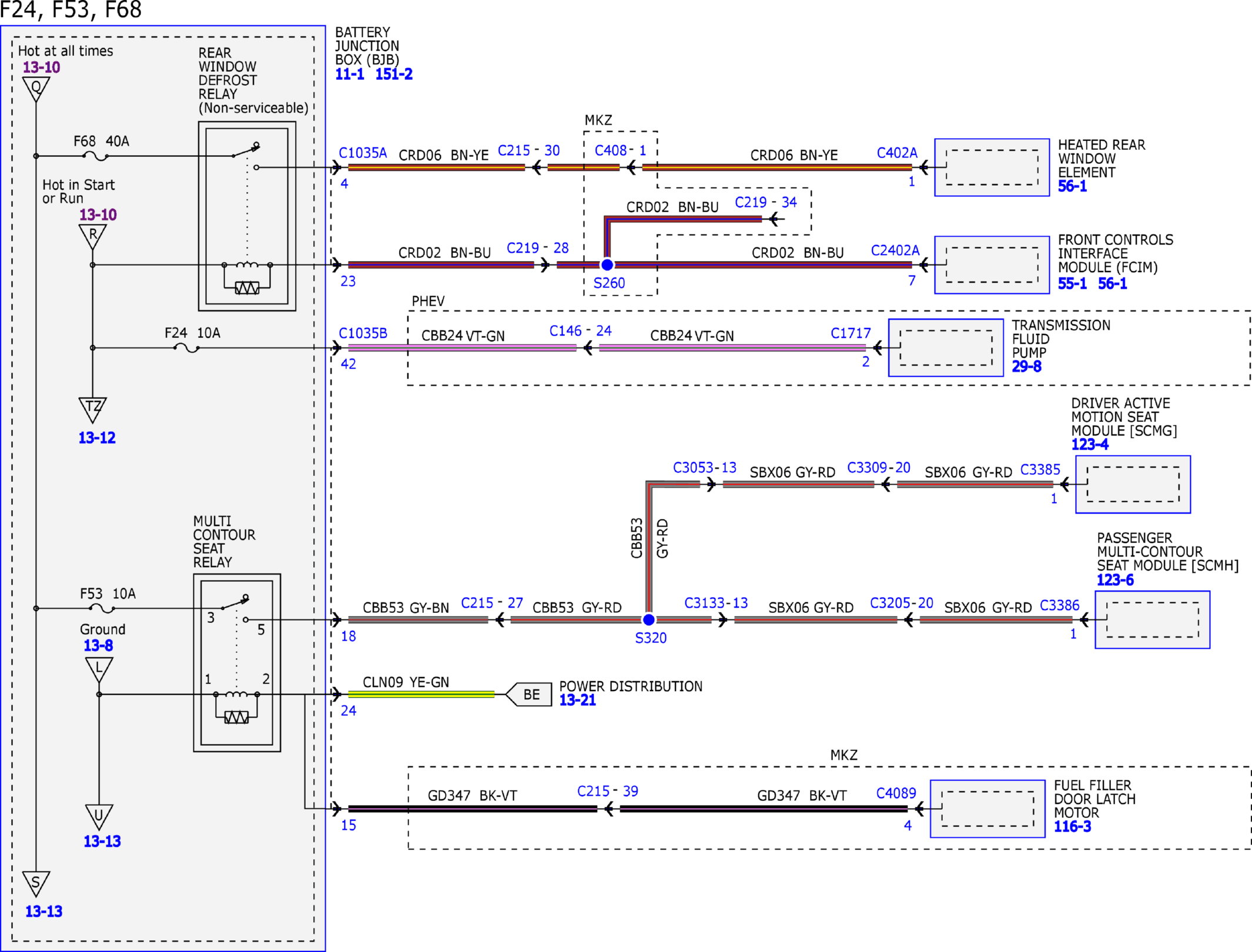

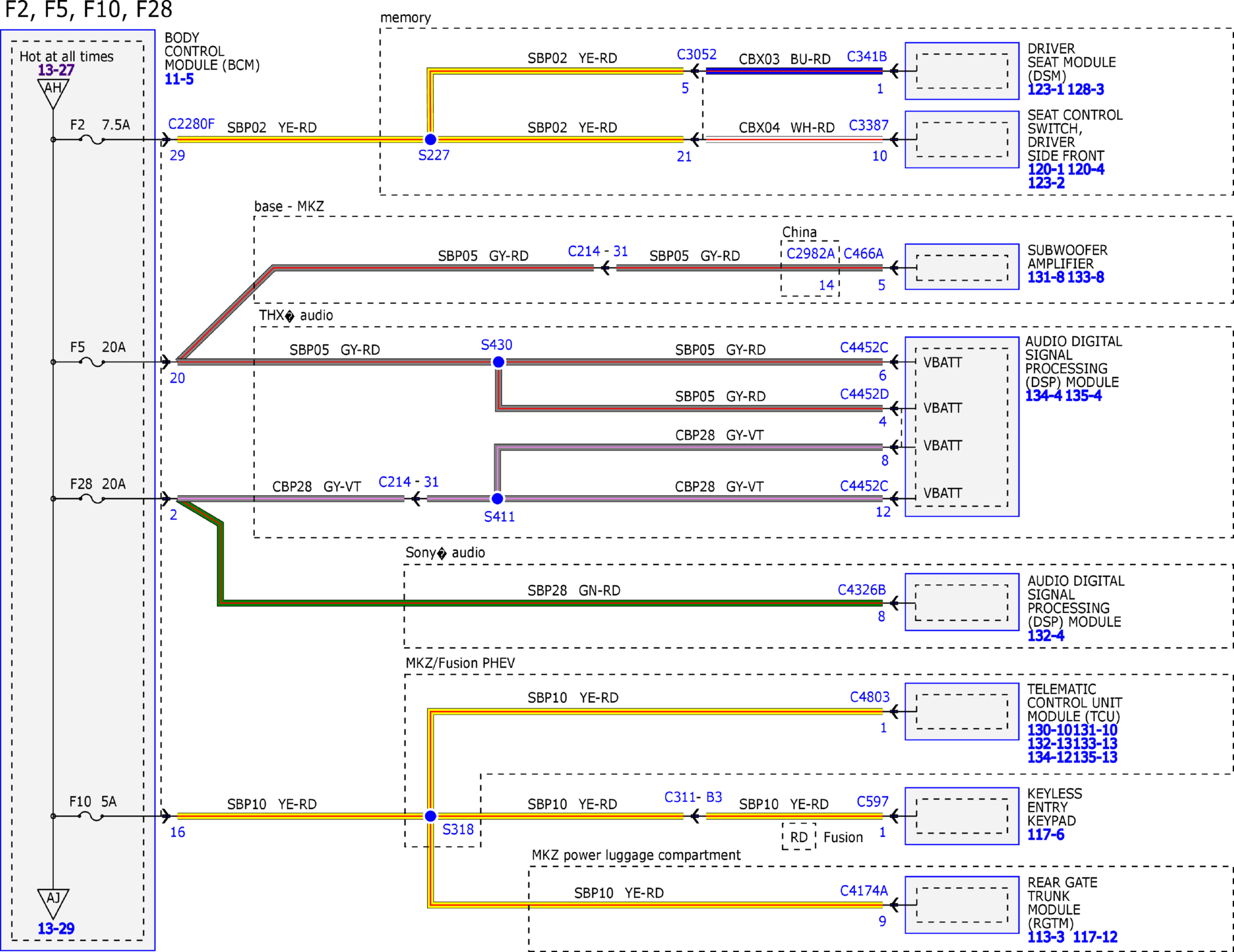

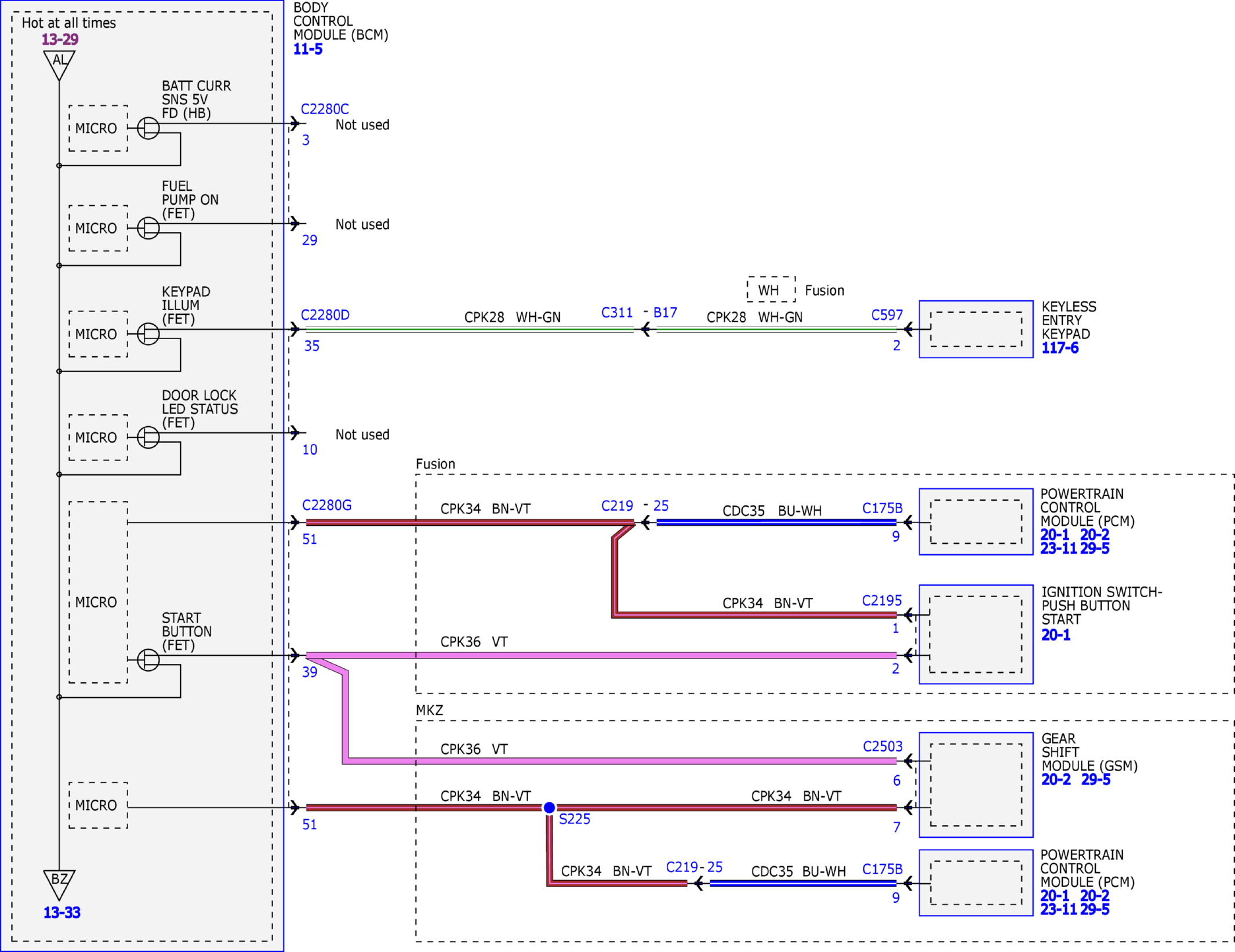

Fig 3: Power Distribution/SJB (3 of 49)
Courtesy of FORD MOTOR COMPANY

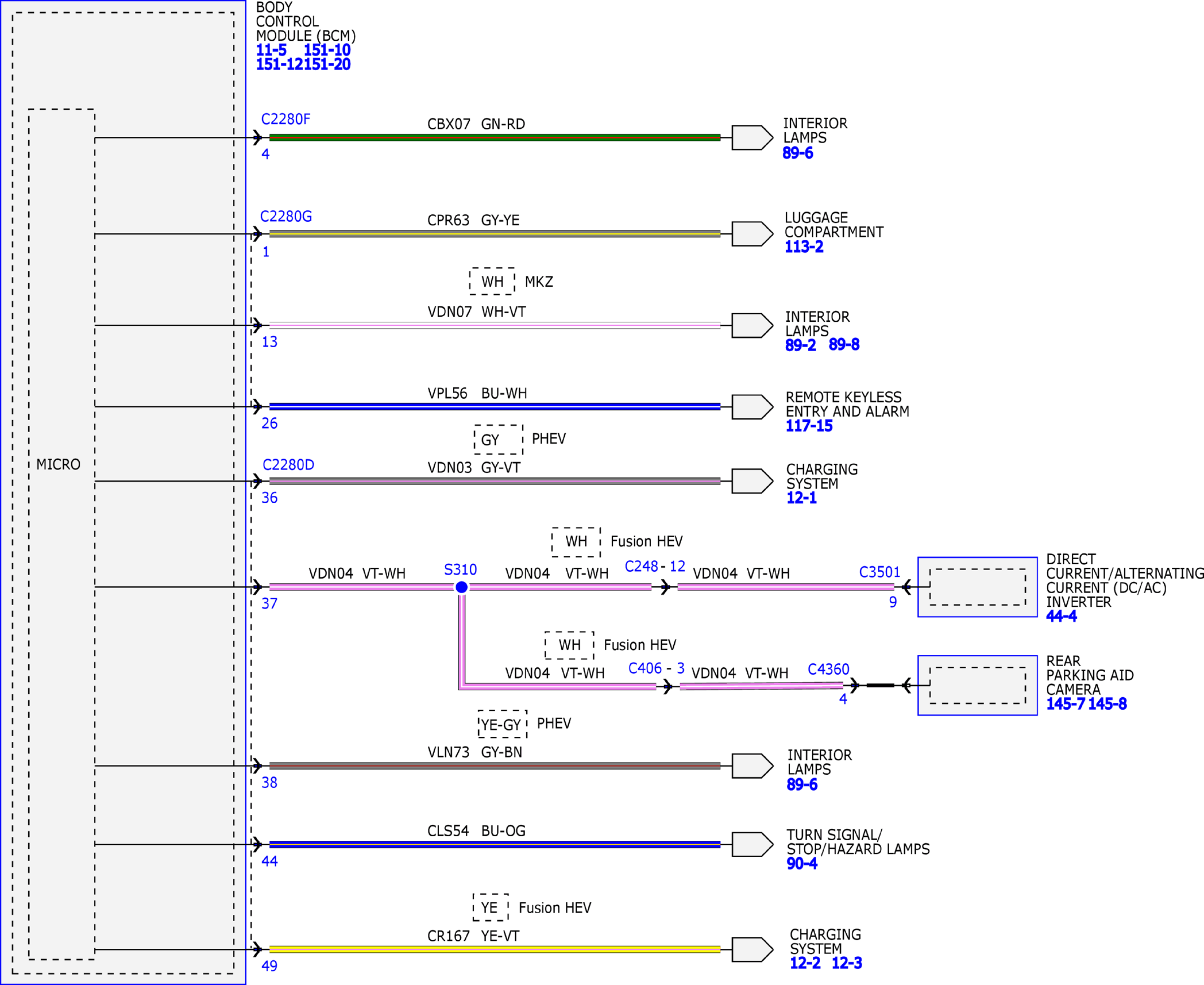

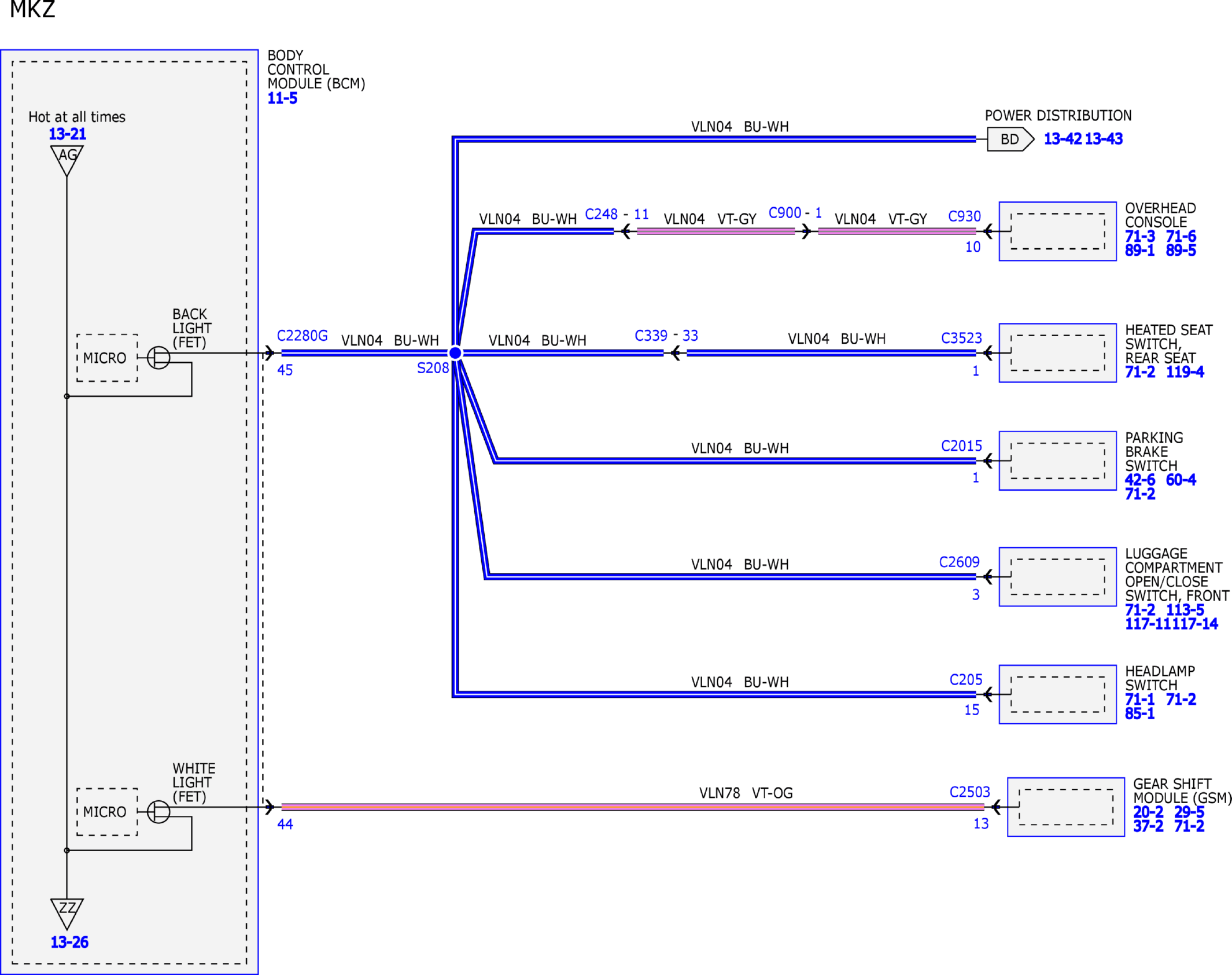

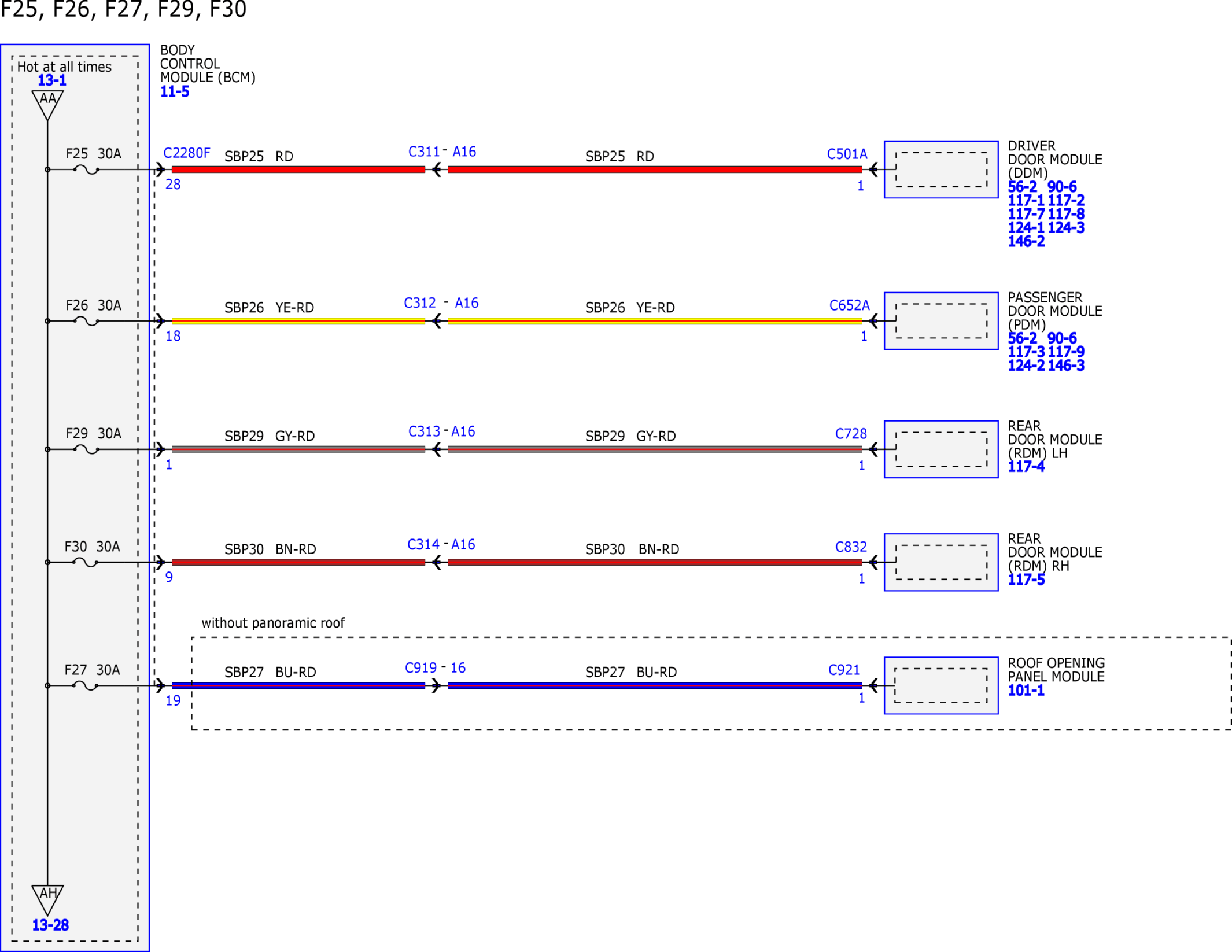

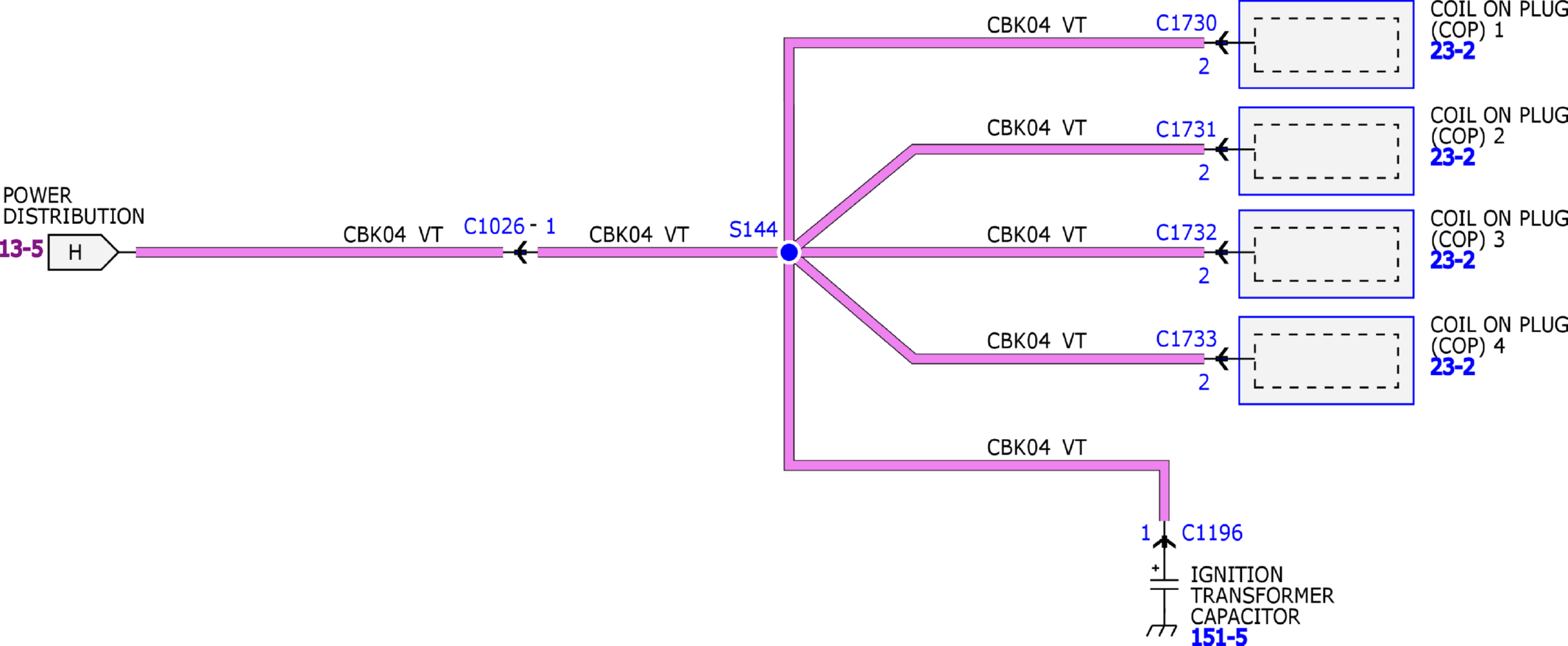

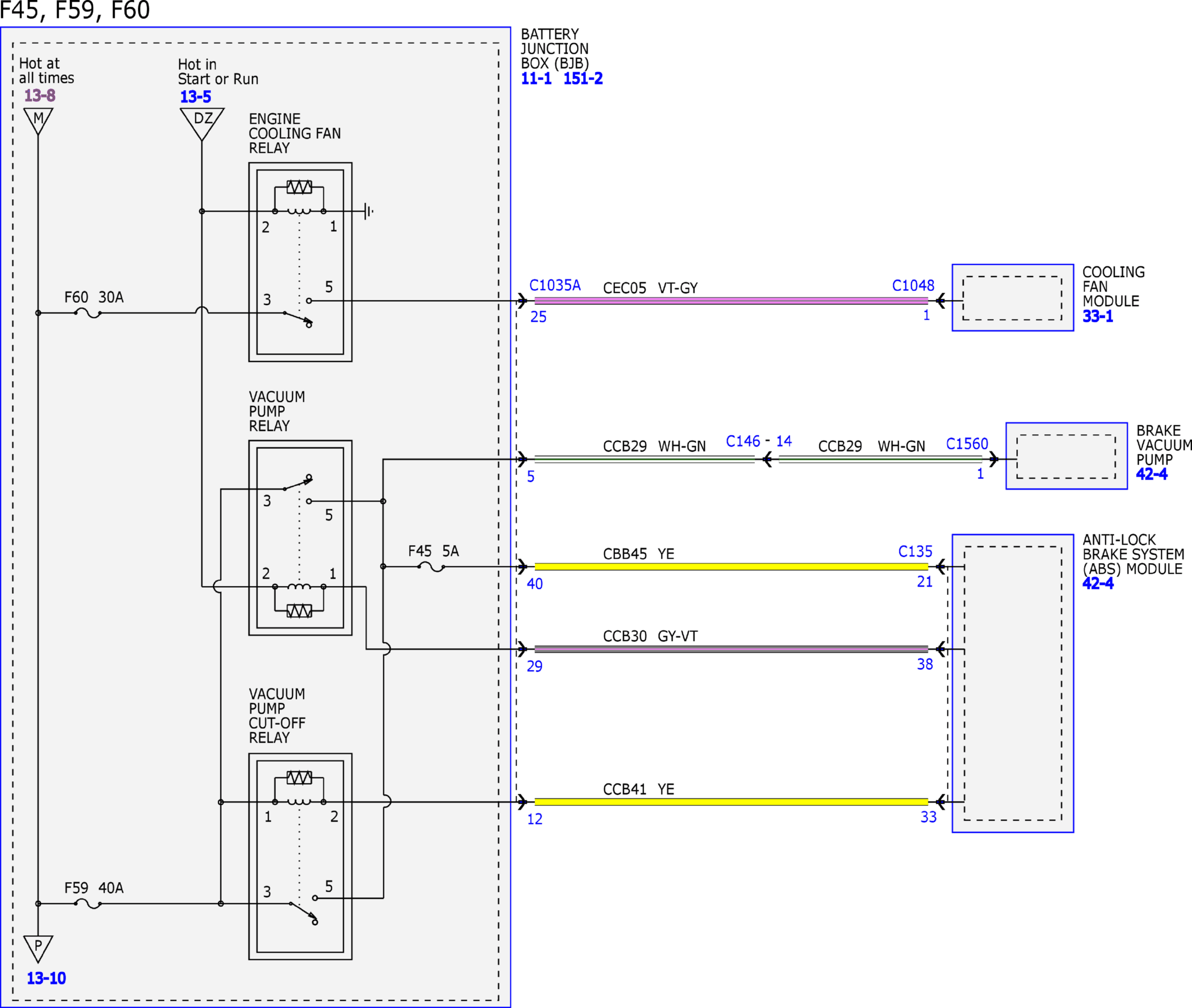

Fig 4: Power Distribution/SJB (4 of 49)
Courtesy of FORD MOTOR COMPANY

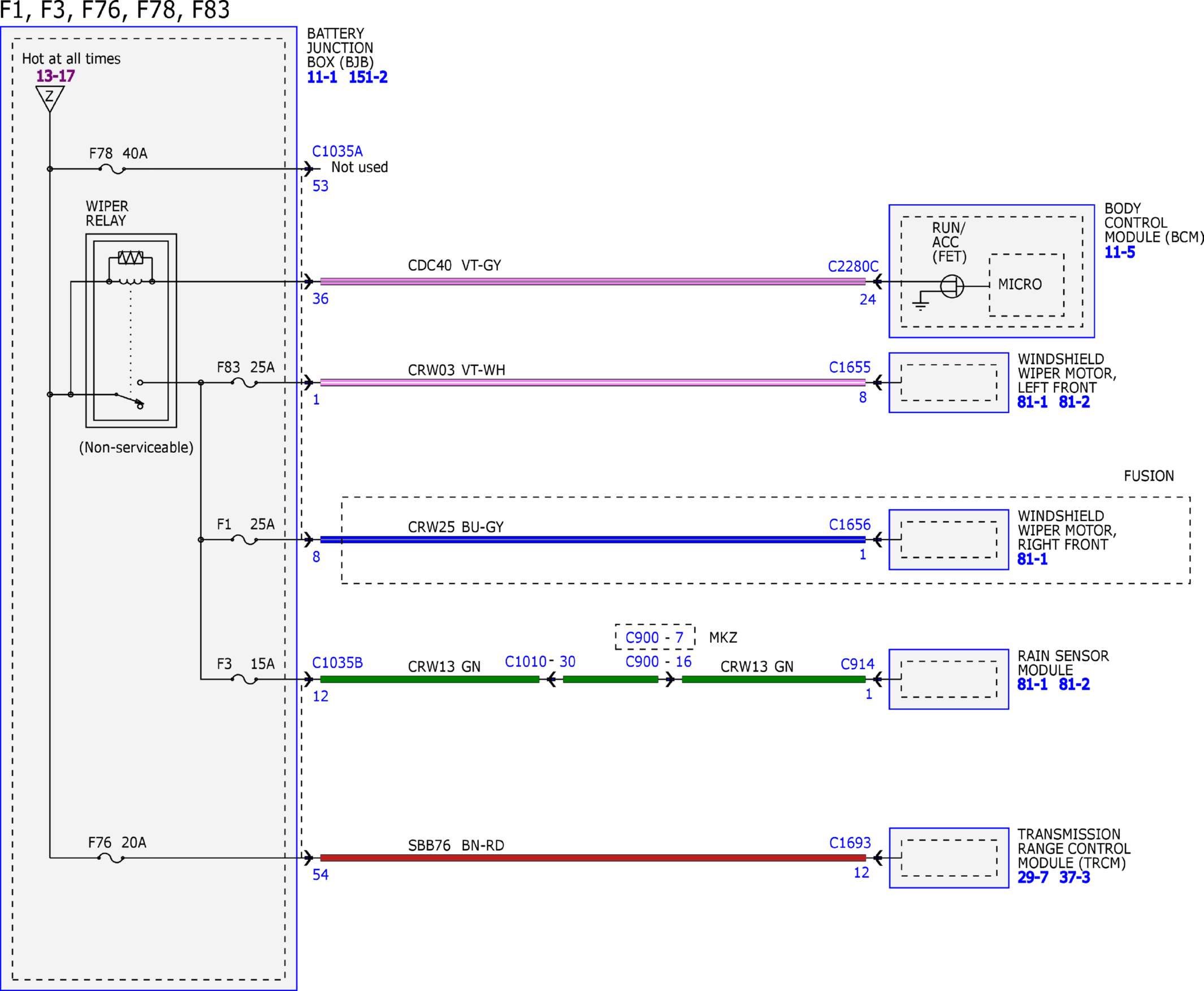

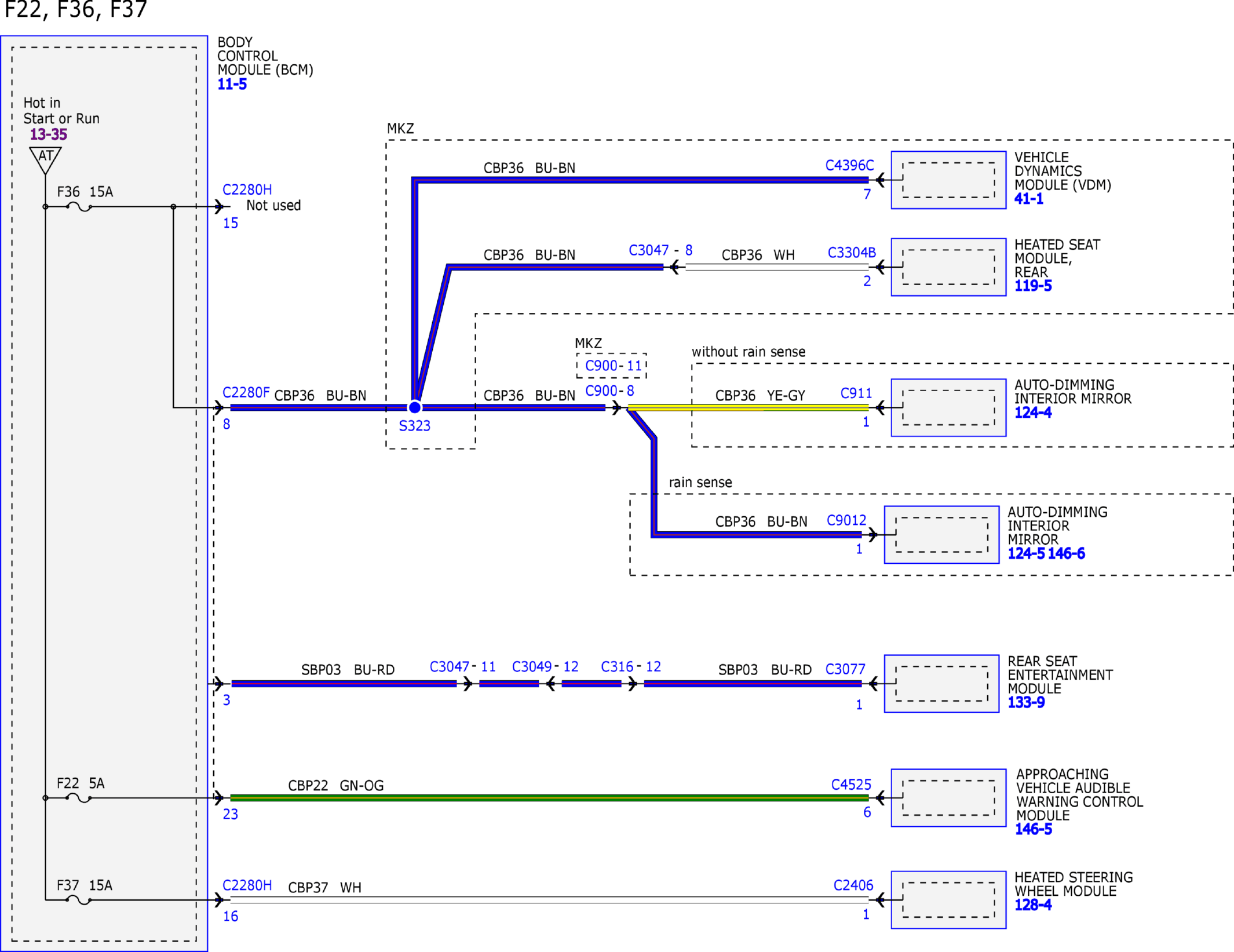

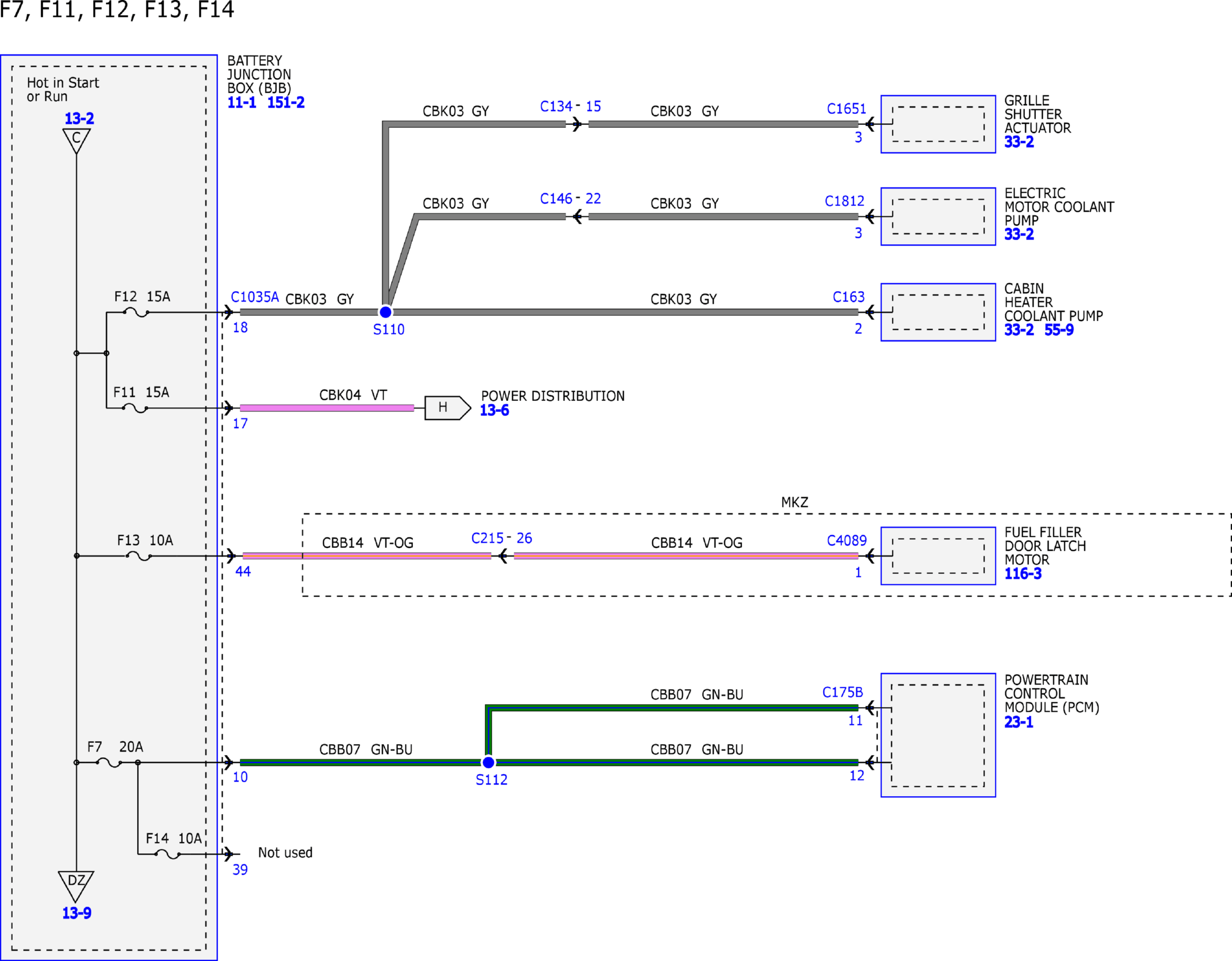

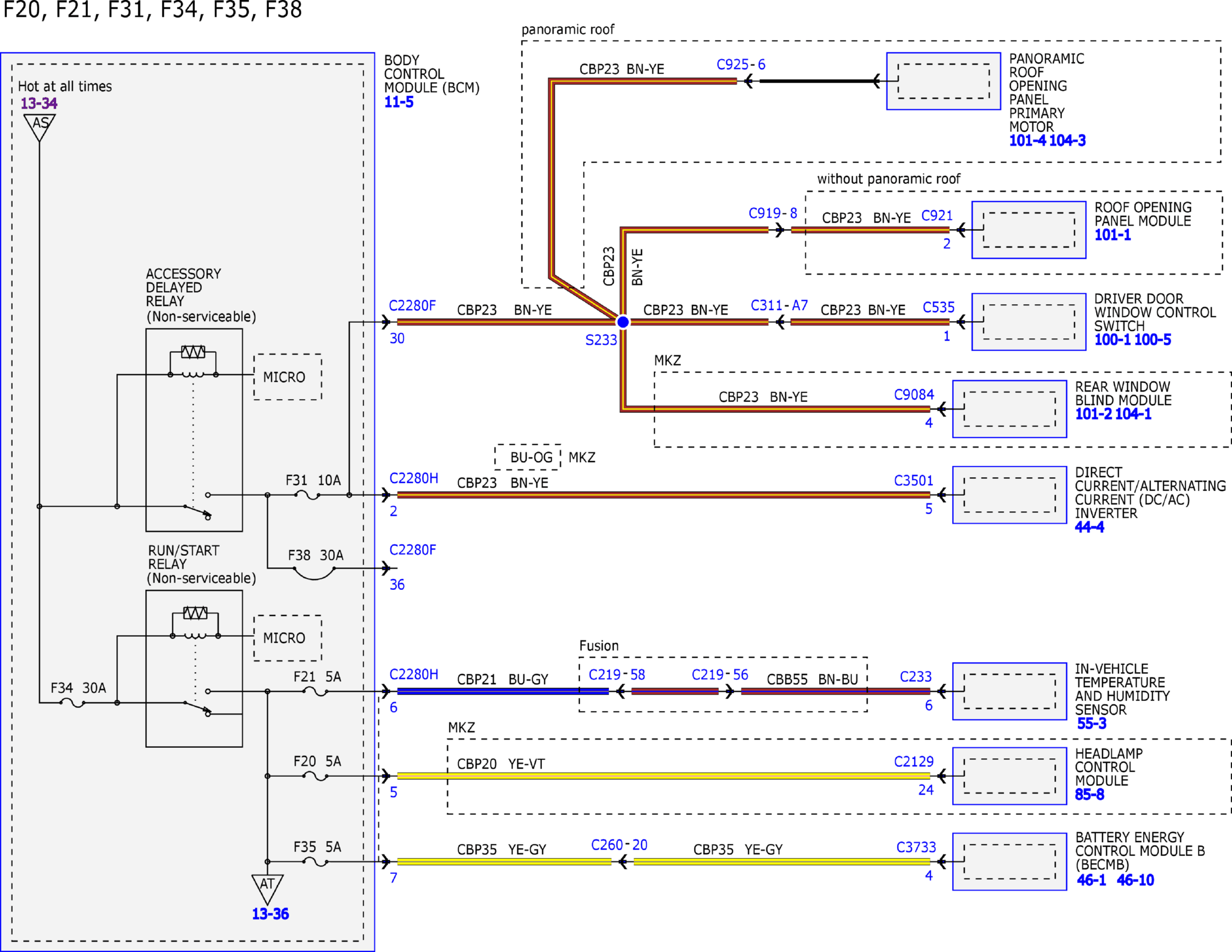

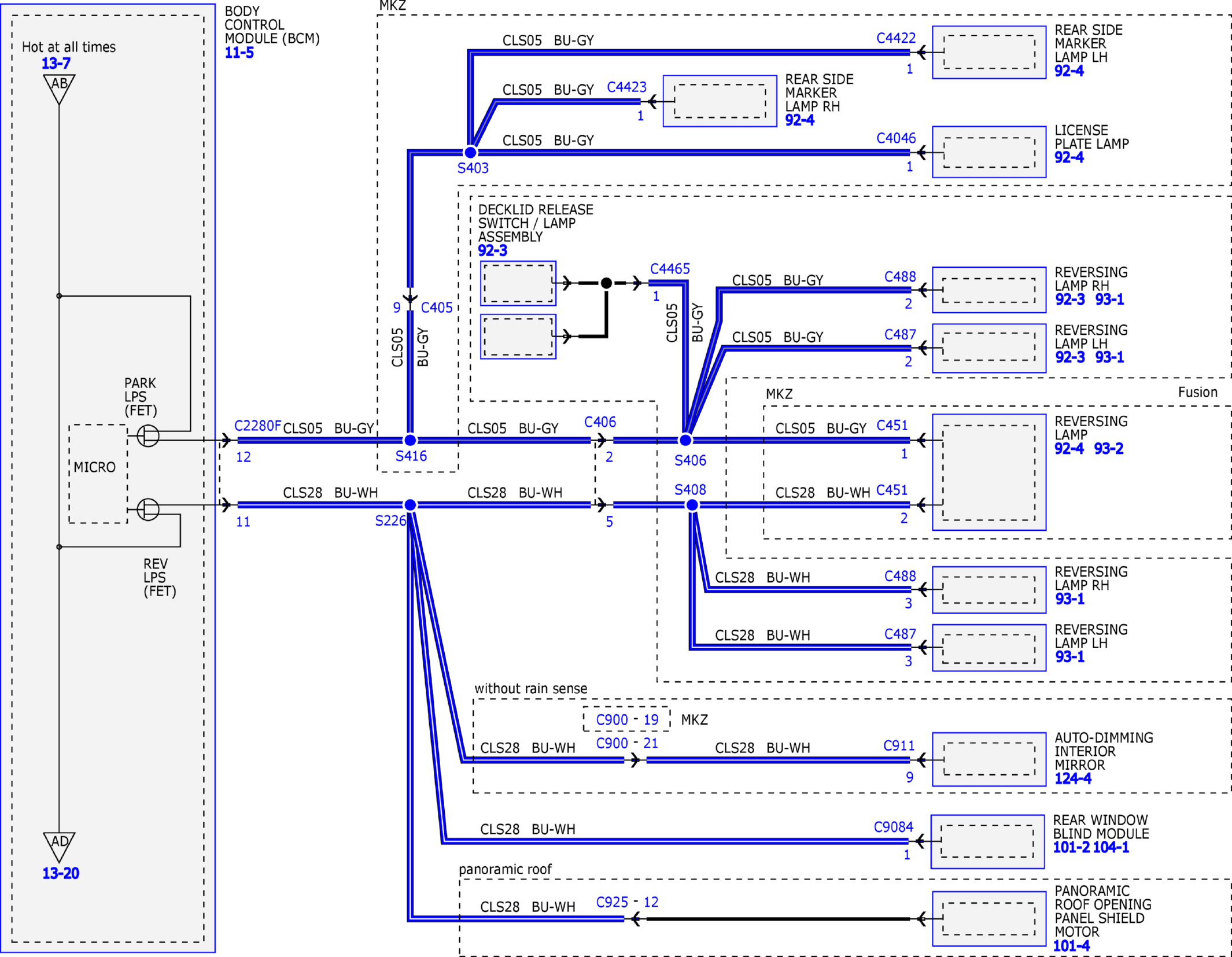

Fig 5: Power Distribution/SJB (5 of 49)
Courtesy of FORD MOTOR COMPANY

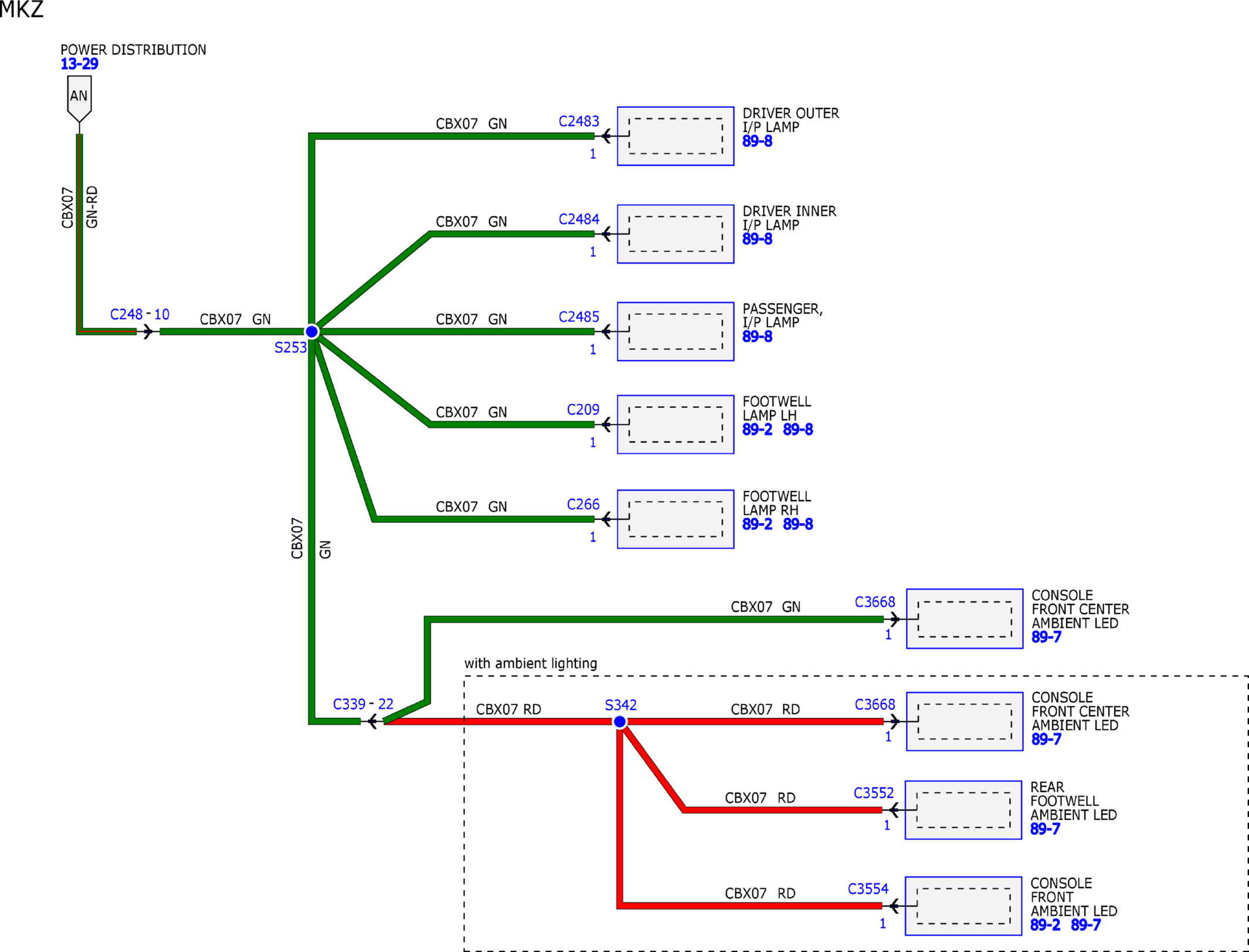

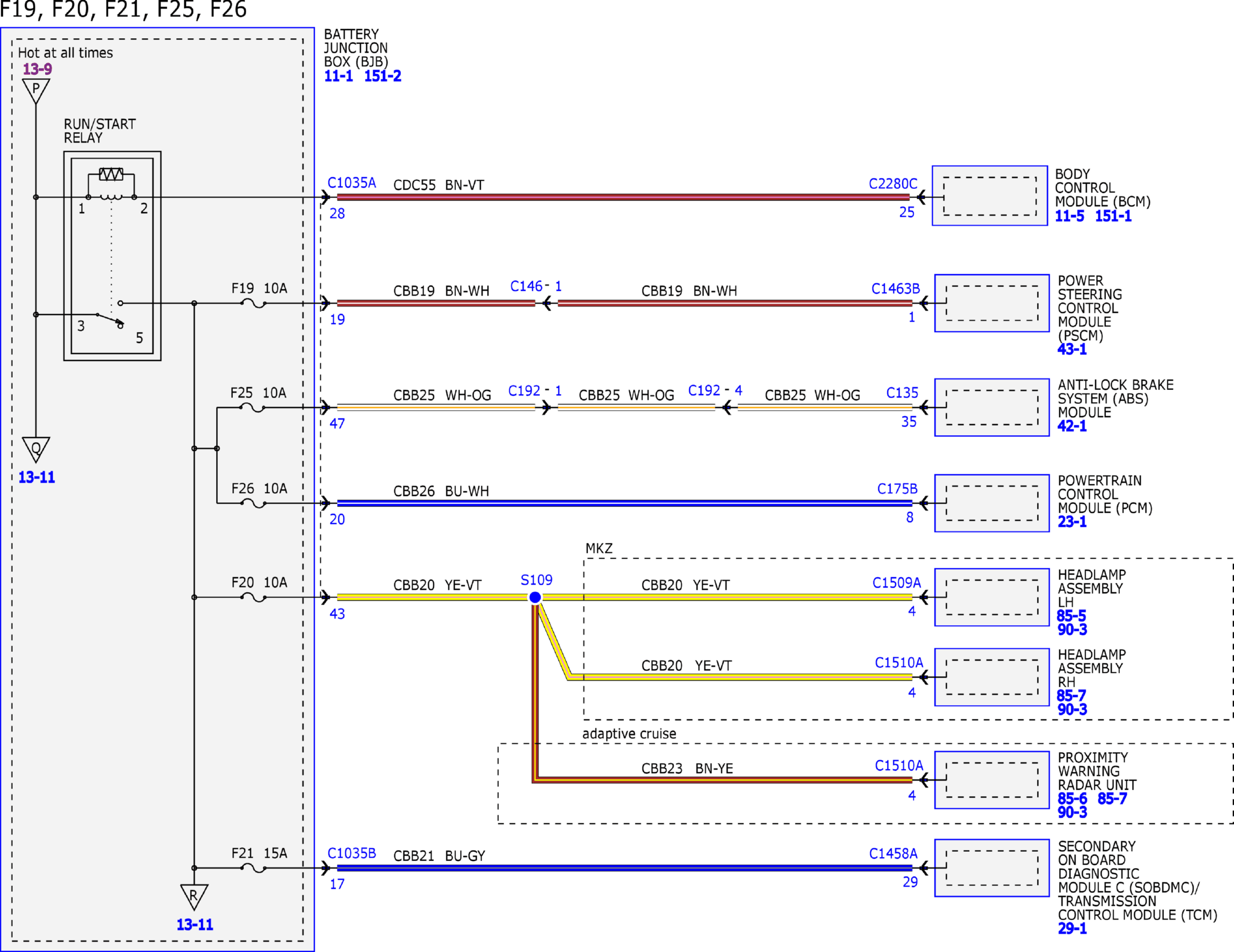

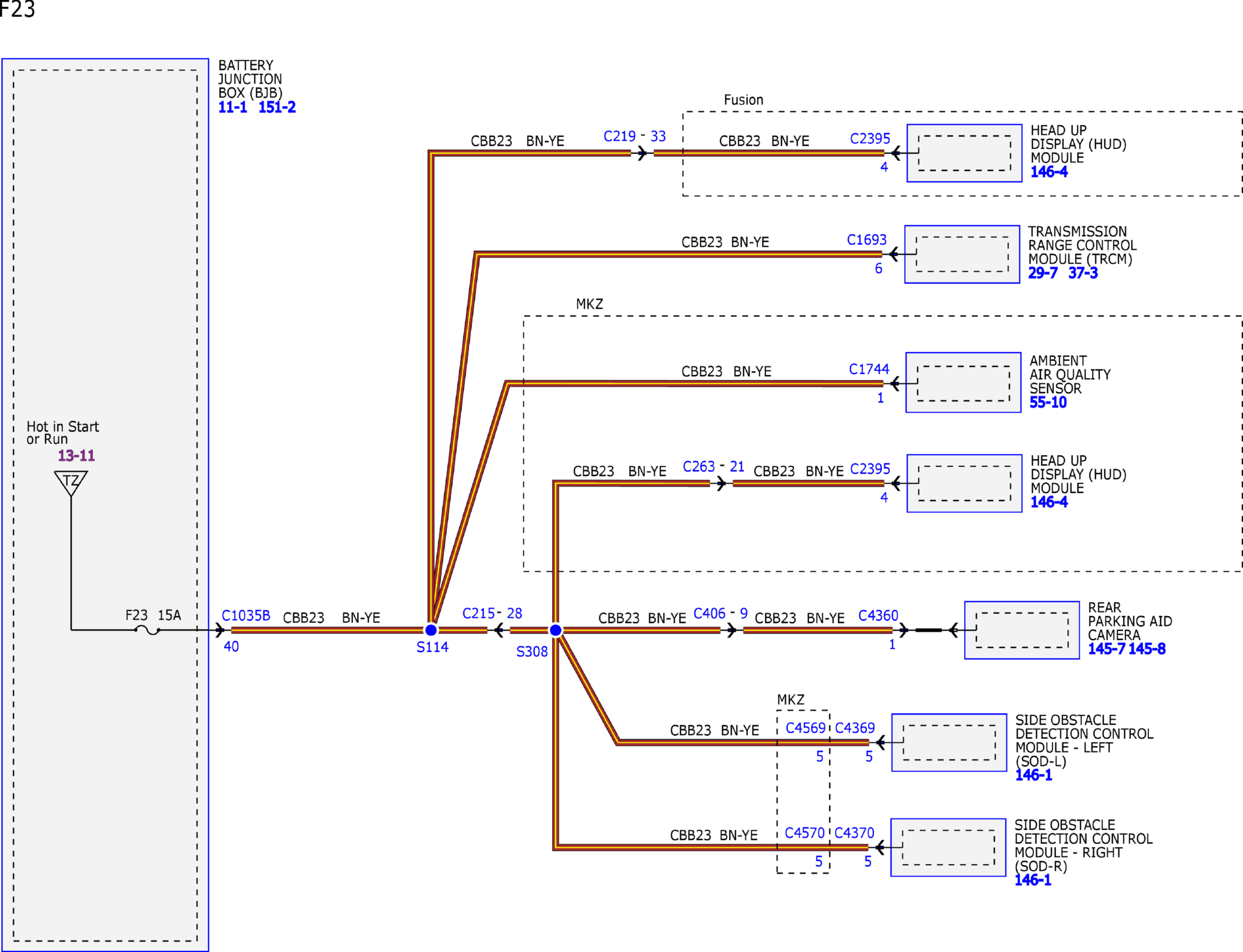

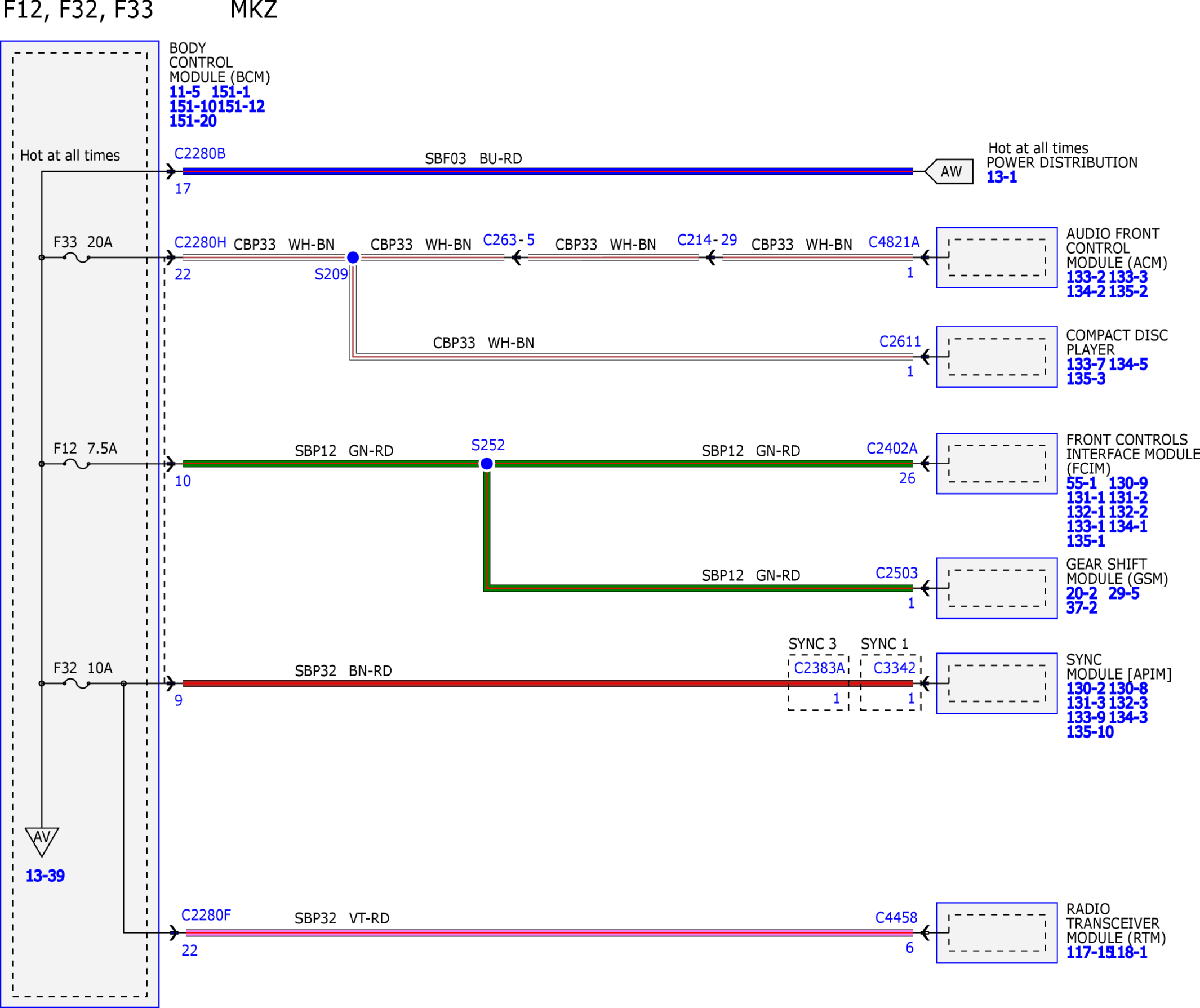

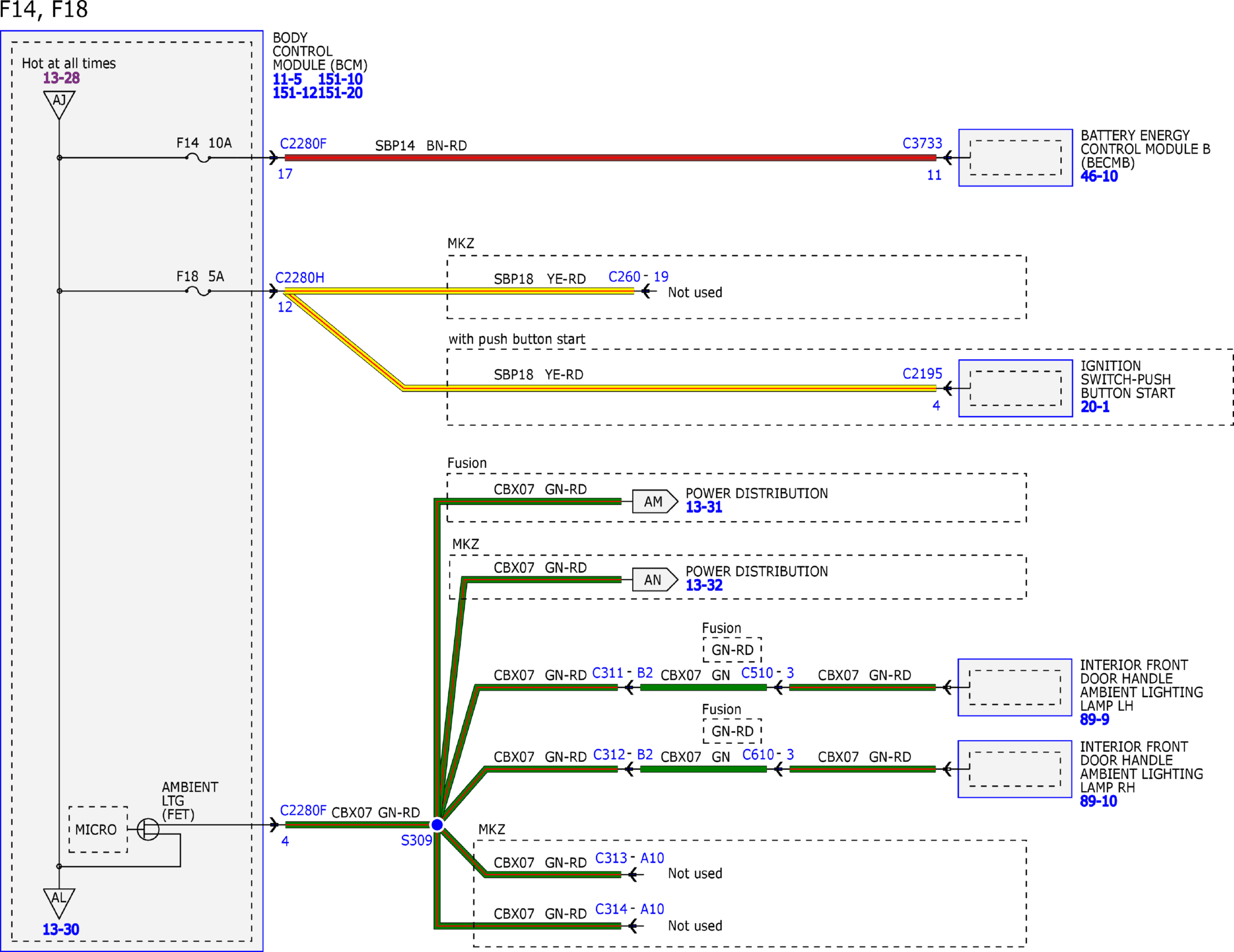

Fig 6: Power Distribution/SJB (6 of 49)
Courtesy of FORD MOTOR COMPANY

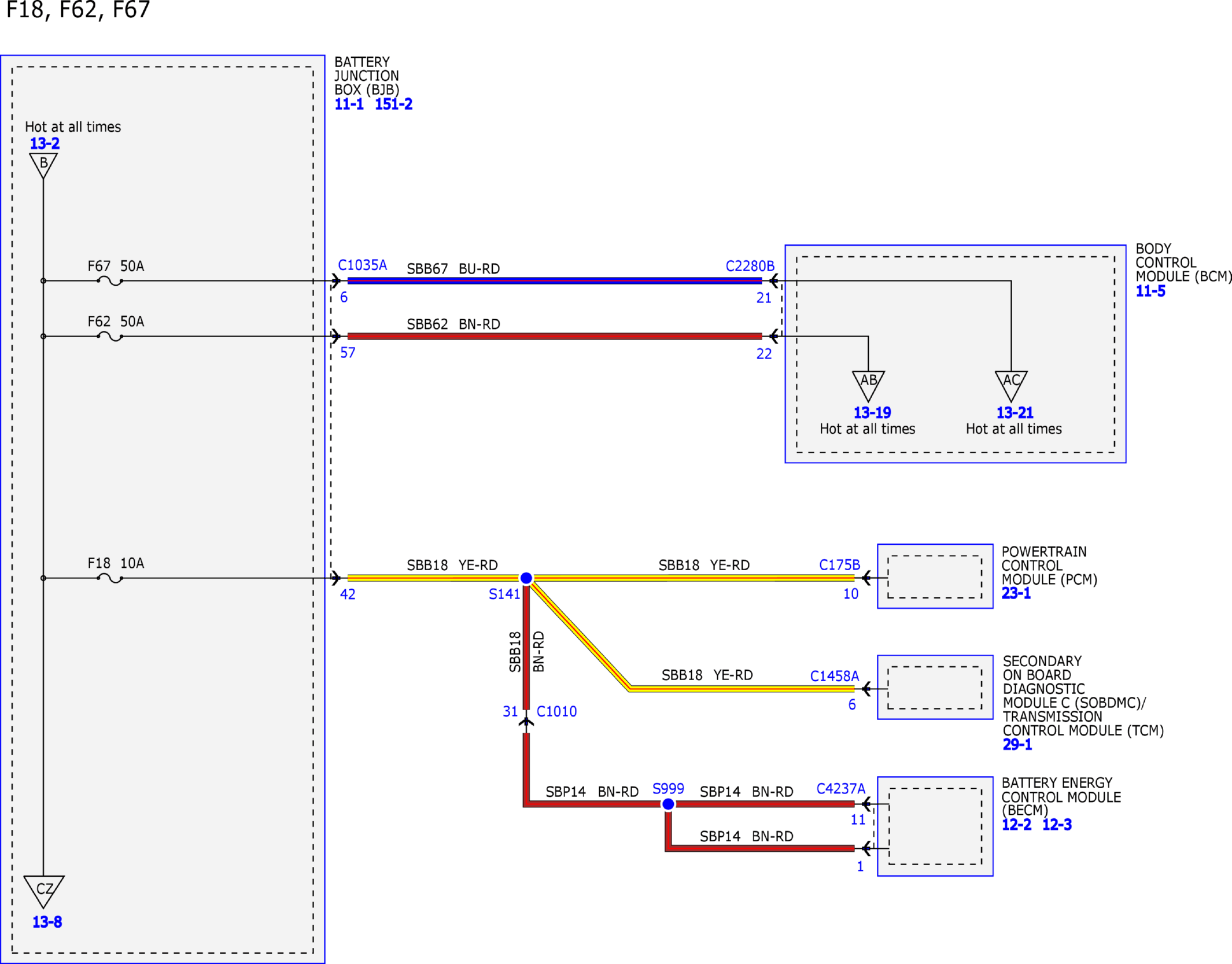

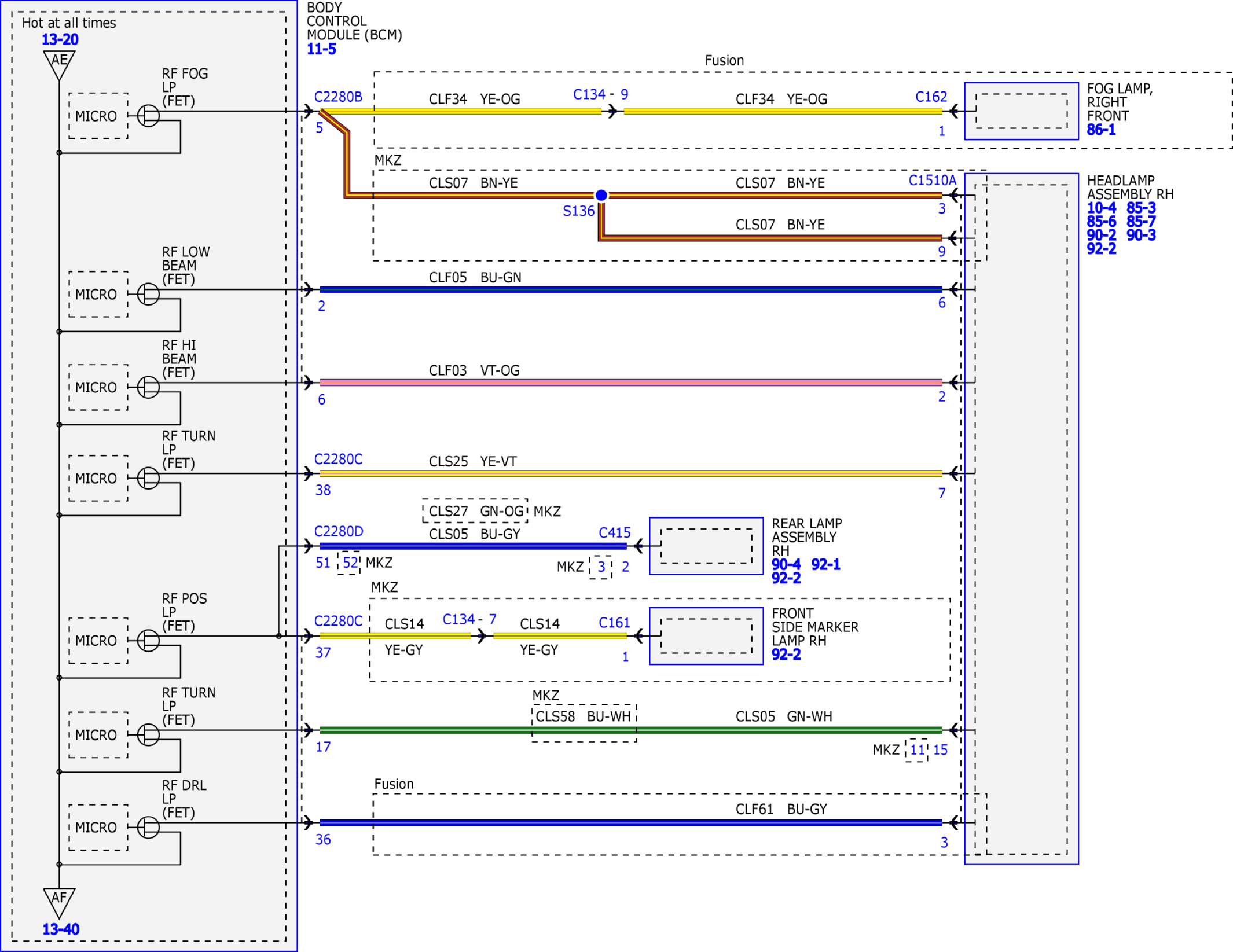

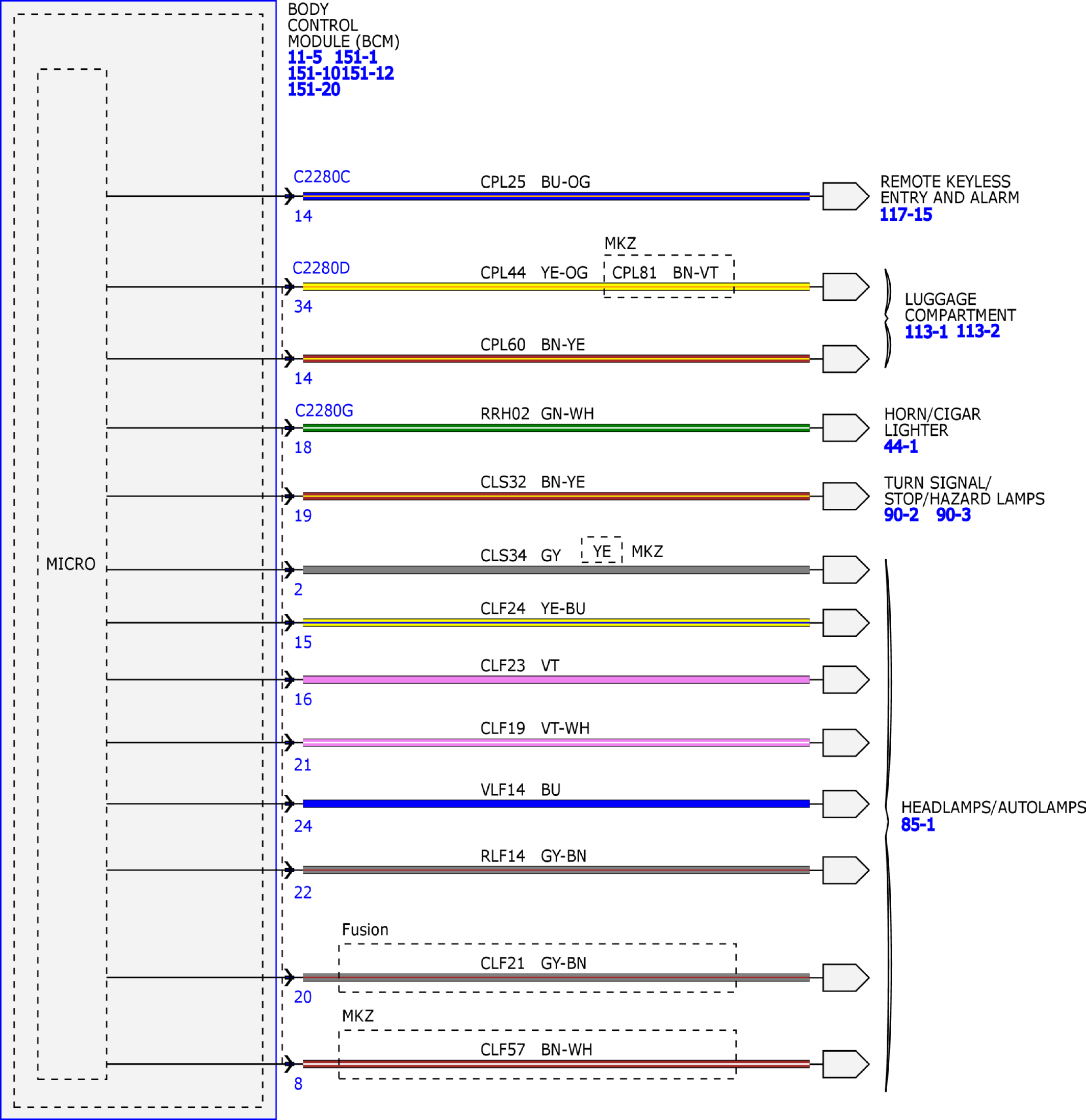

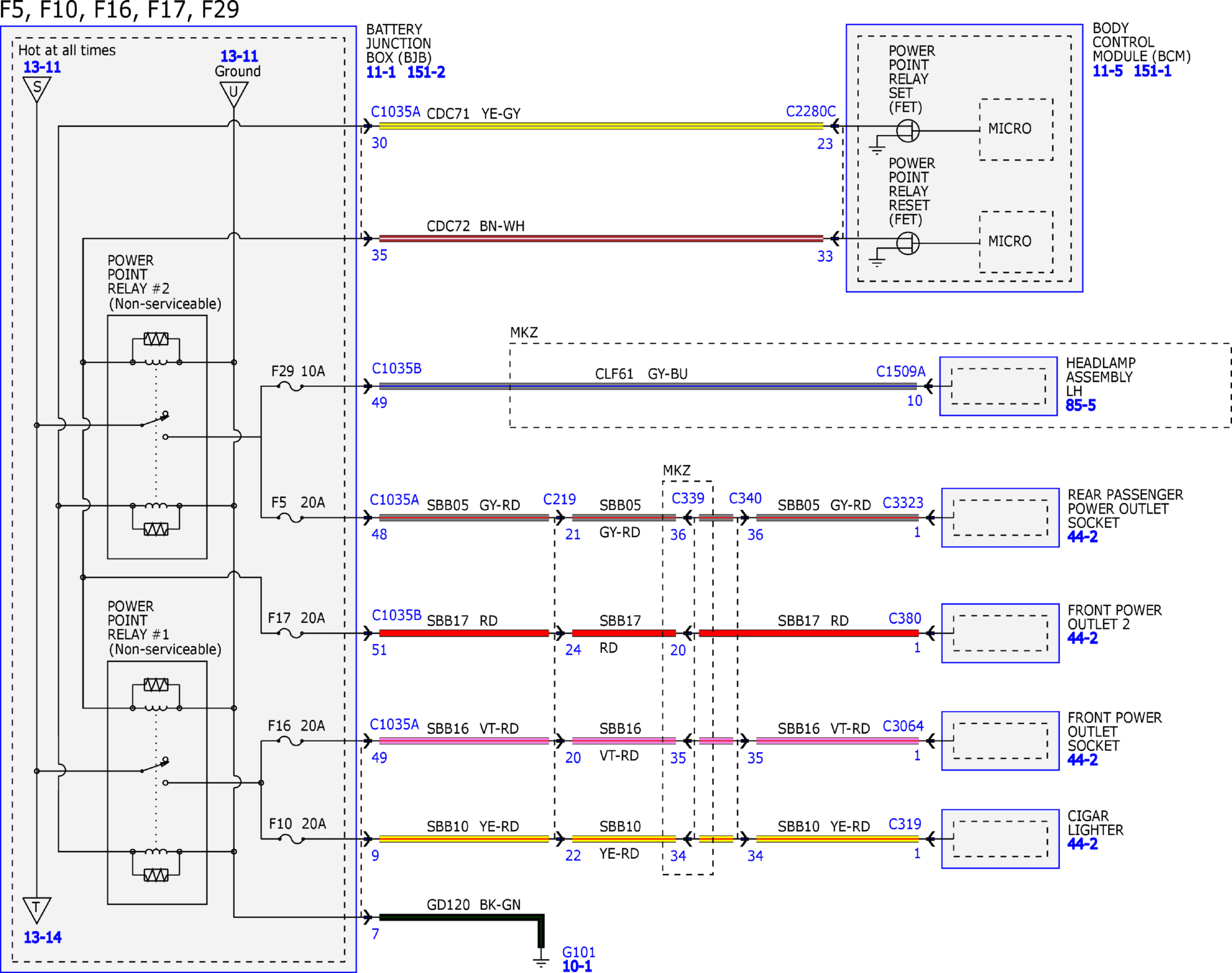

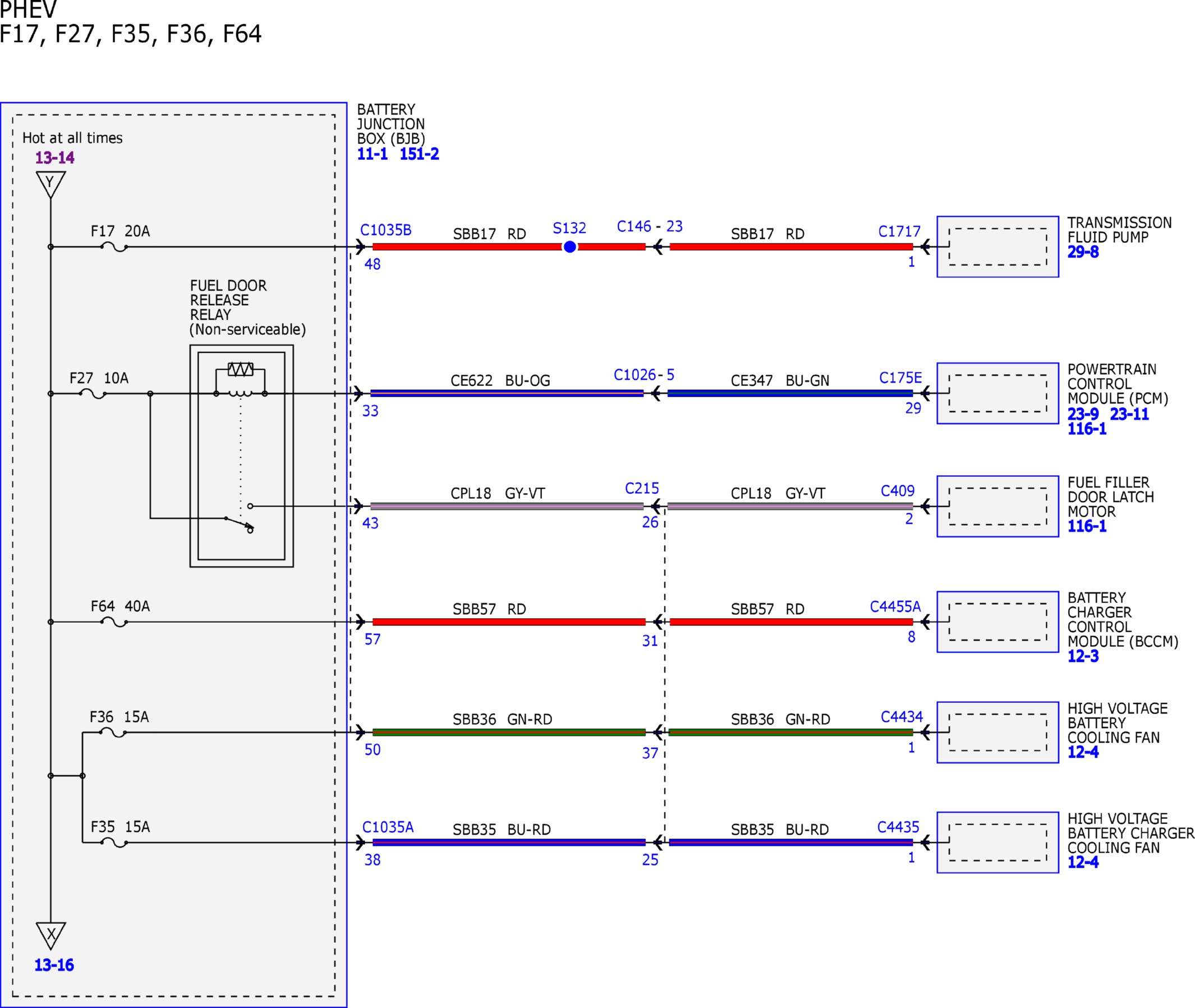

Fig 7: Power Distribution/SJB (7 of 49)
Courtesy of FORD MOTOR COMPANY

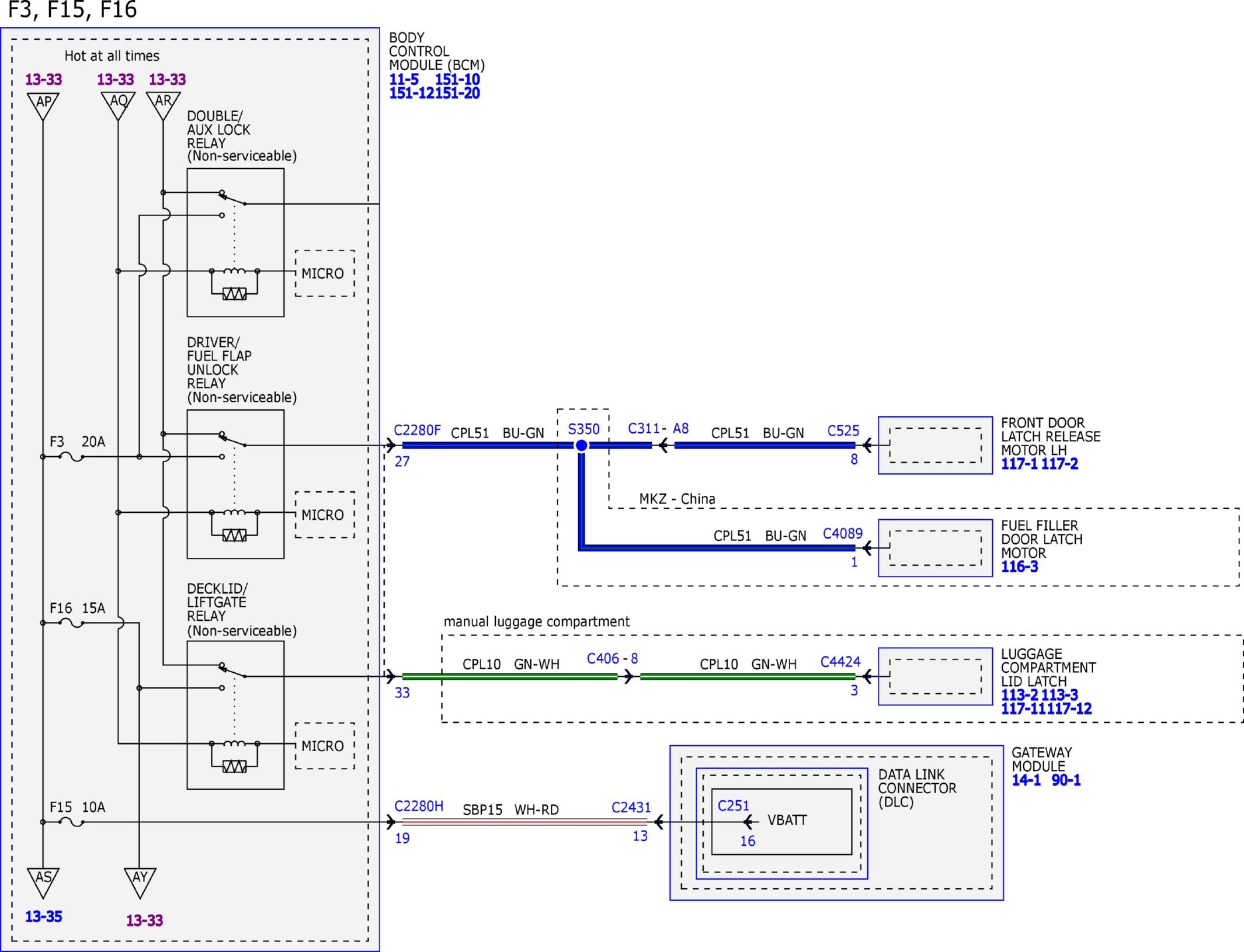

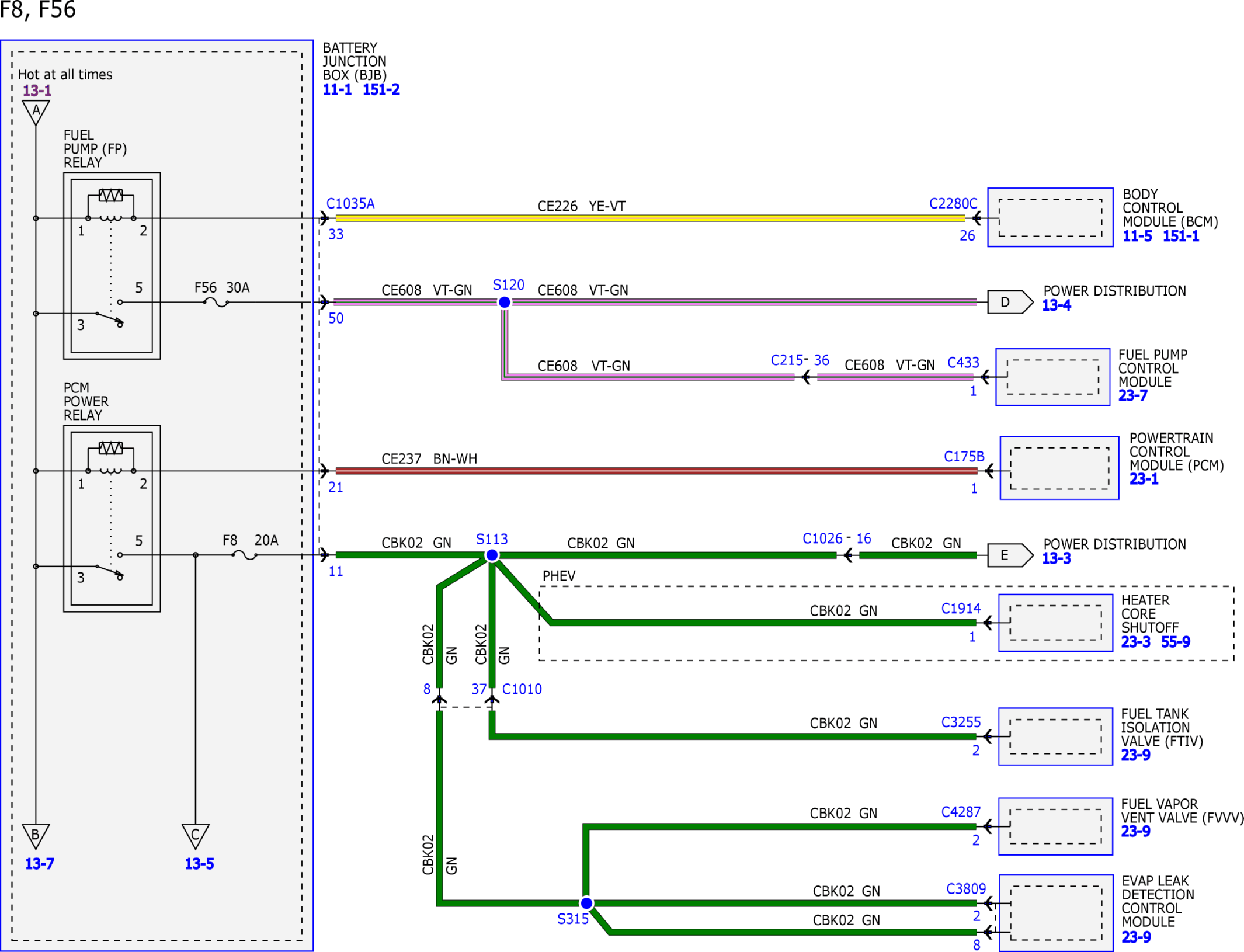

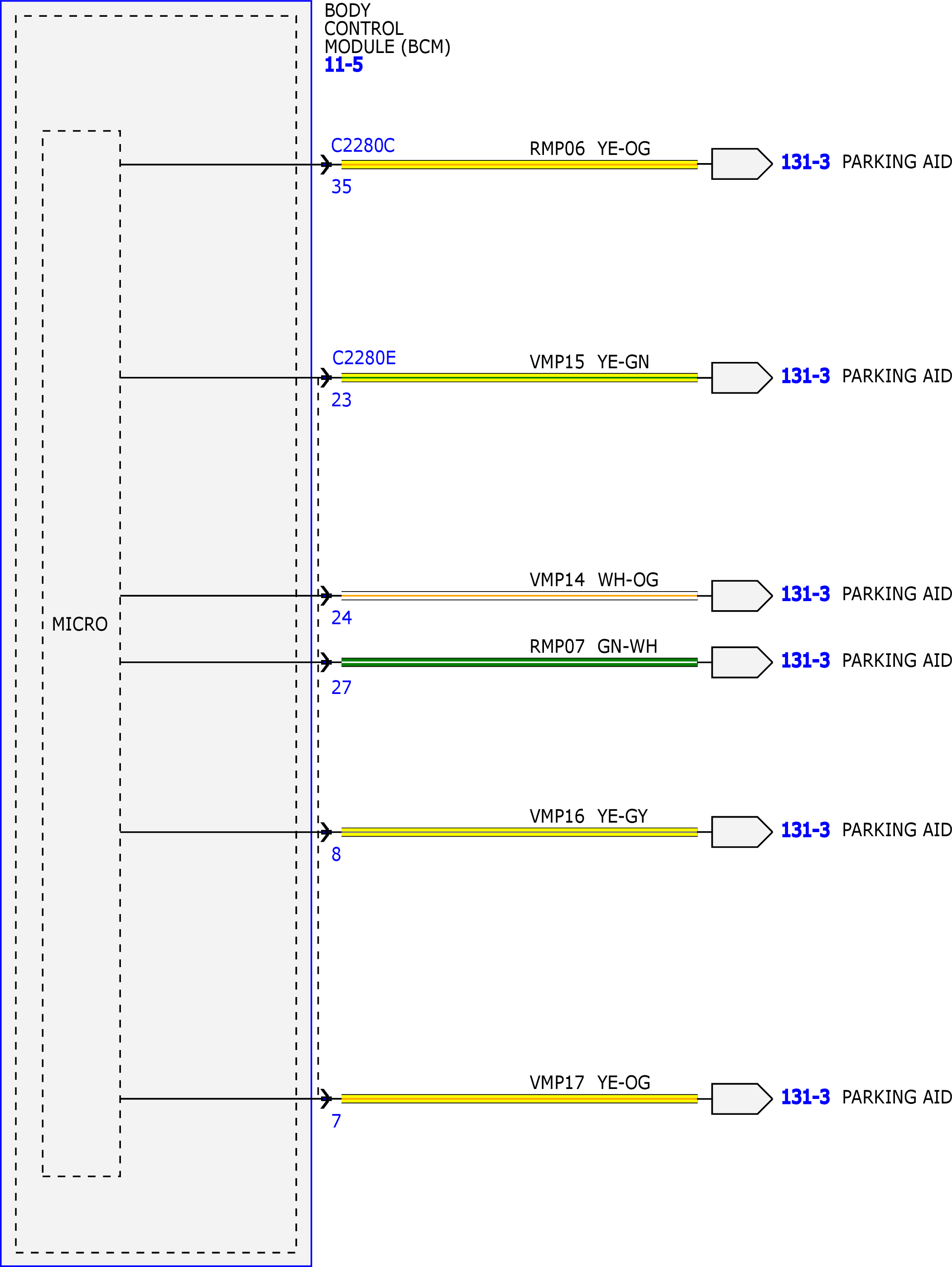

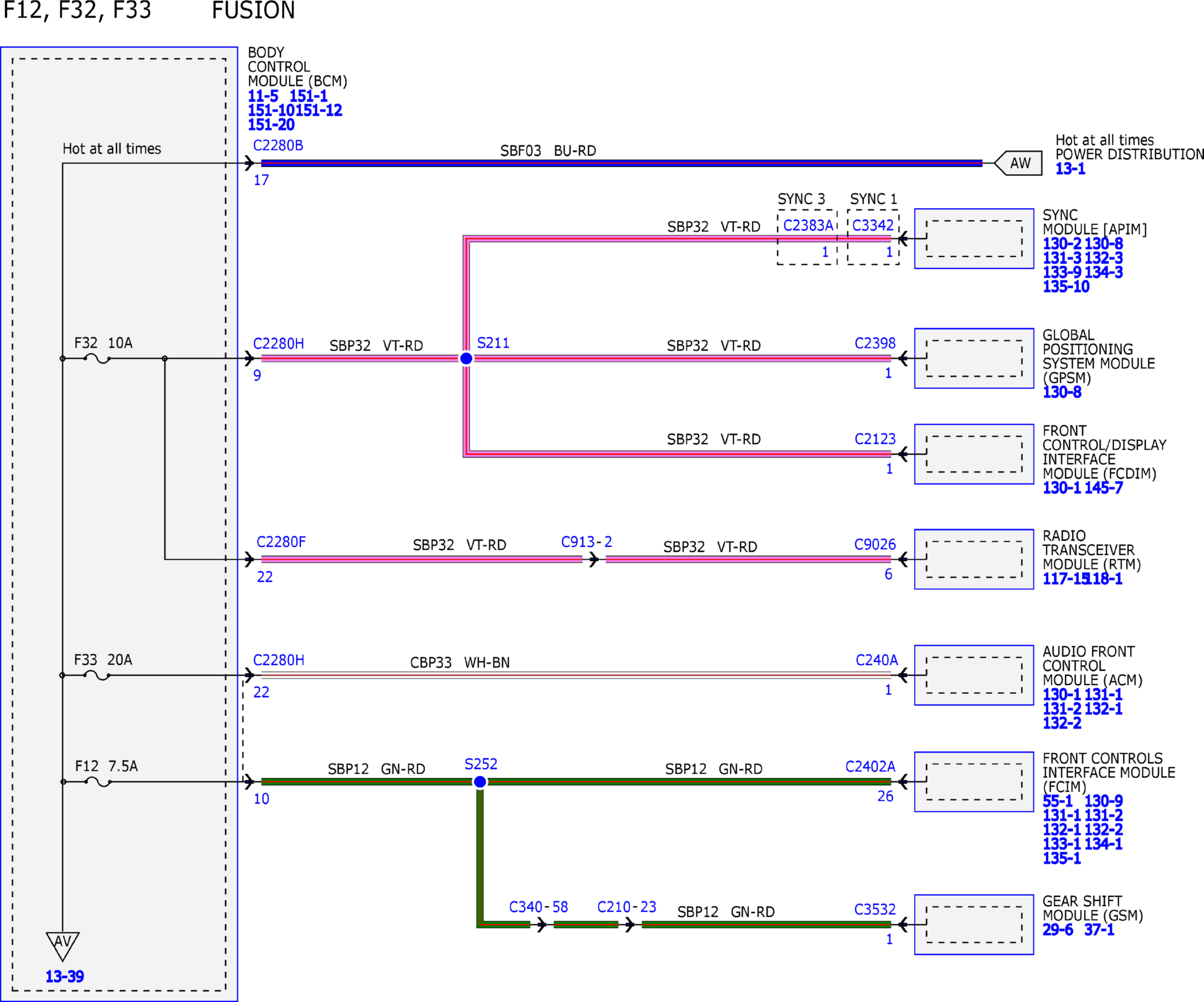

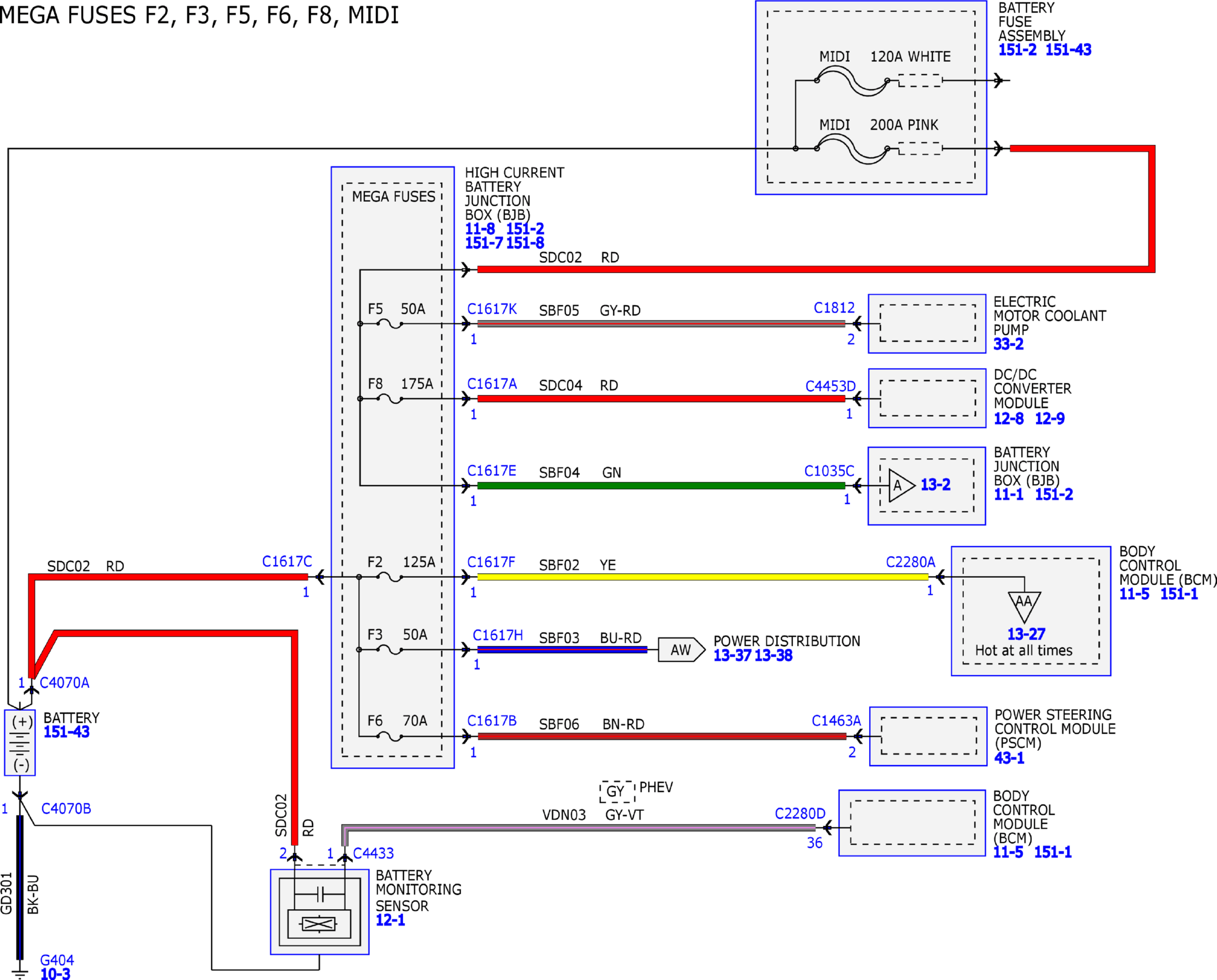

Fig 8: Power Distribution/SJB (8 of 49)
Courtesy of FORD MOTOR COMPANY

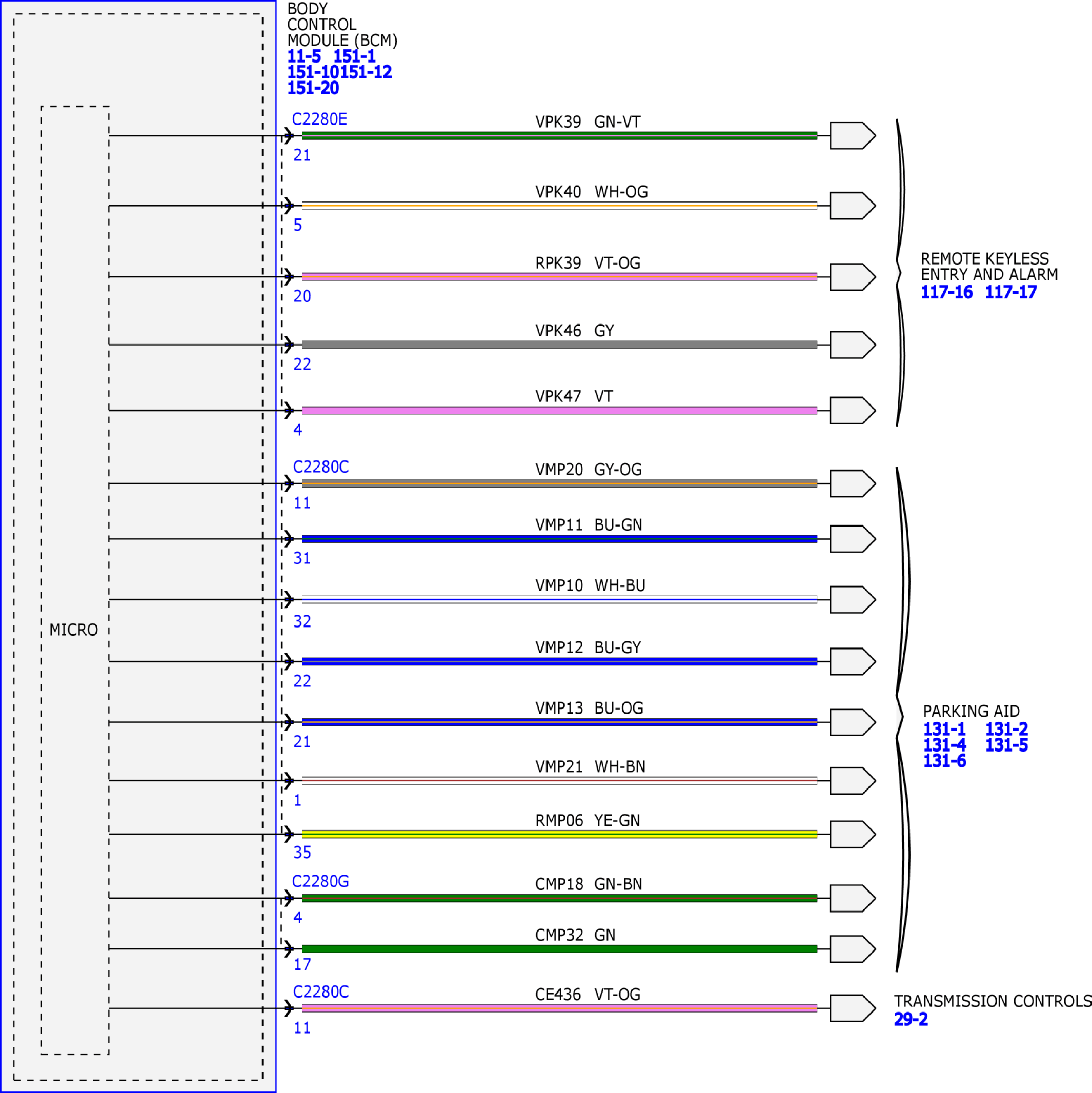

Fig 9: Power Distribution/SJB (9 of 49)
Courtesy of FORD MOTOR COMPANY

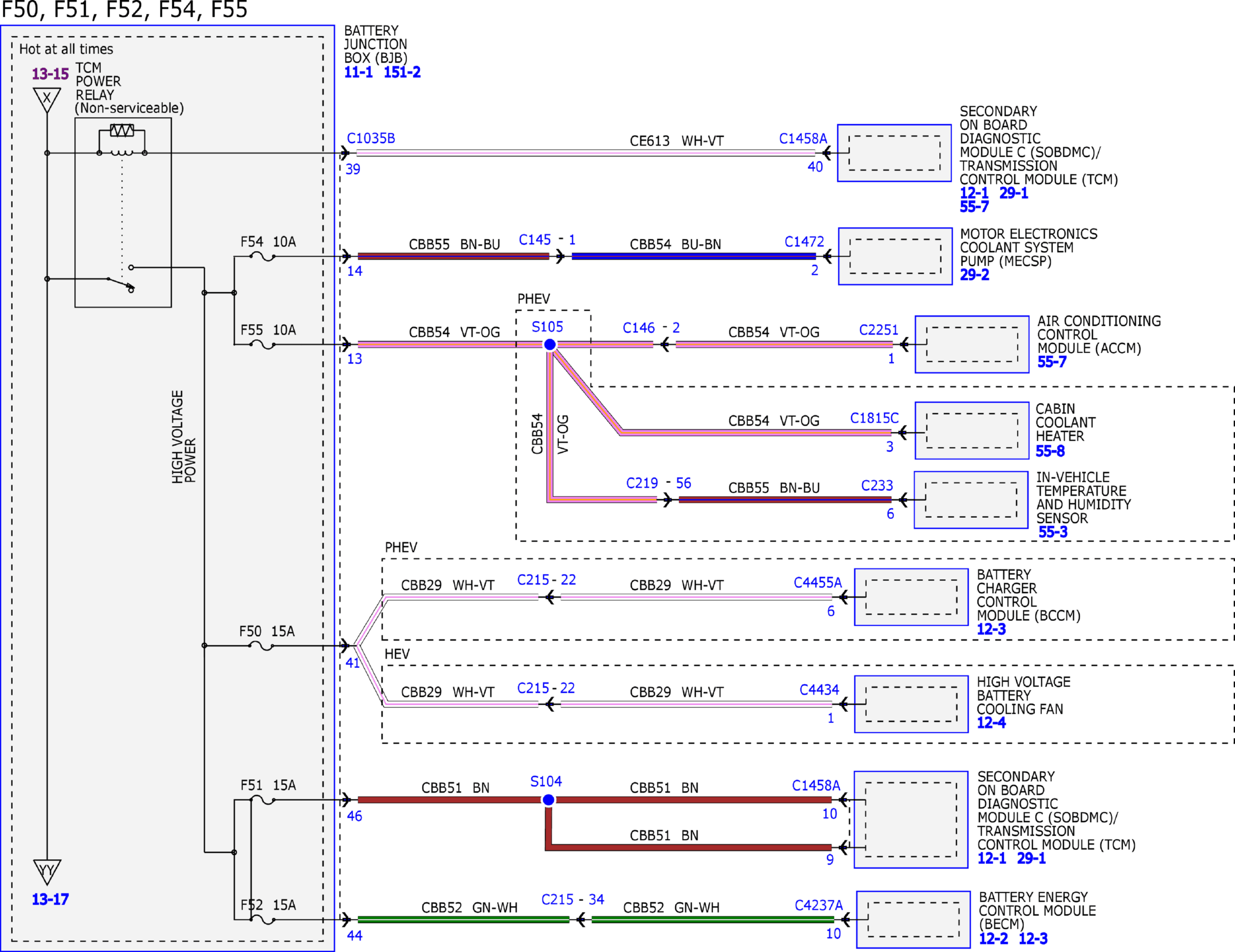

Fig 10: Power Distribution/SJB (10 of 49)
Courtesy of FORD MOTOR COMPANY

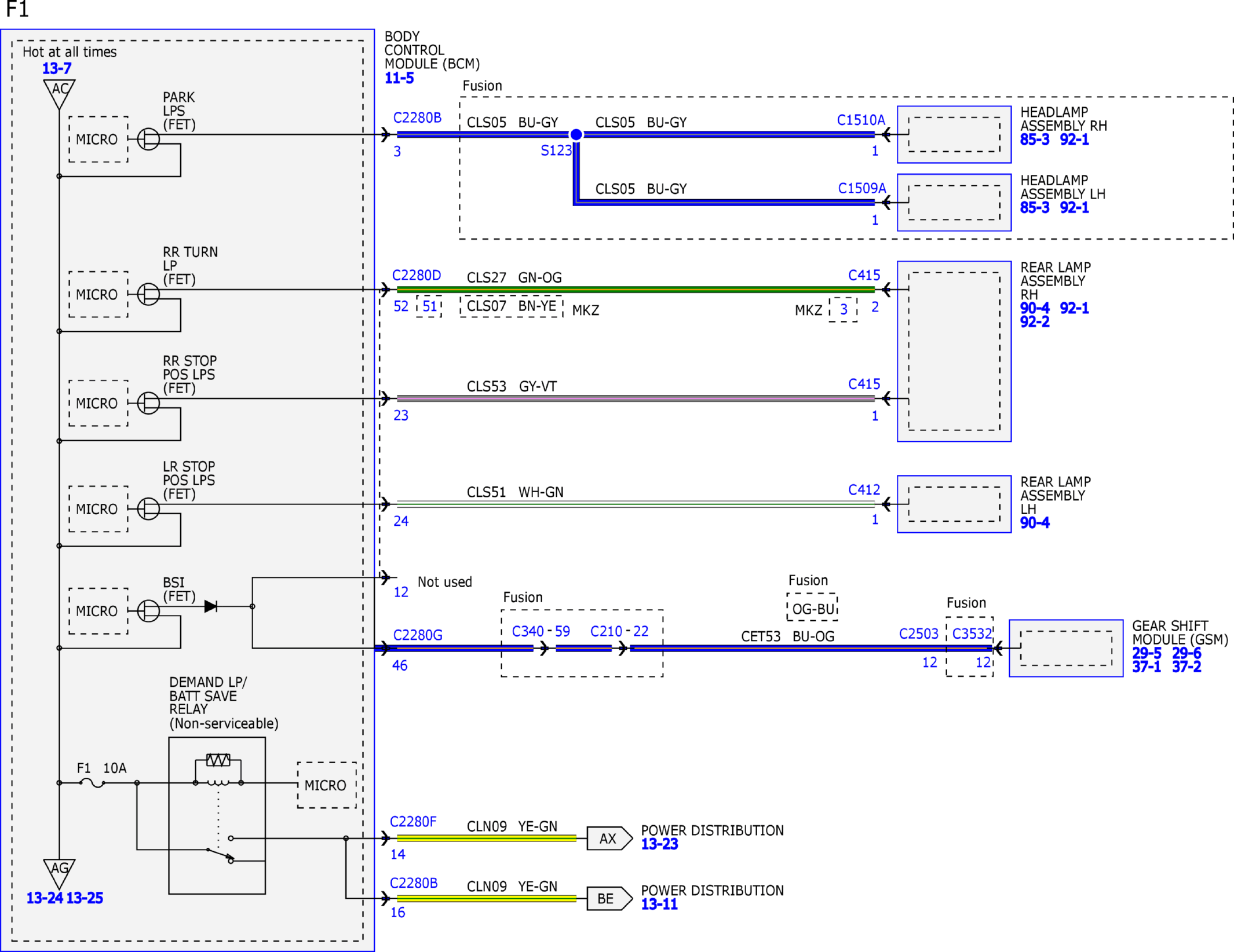

Fig 11: Power Distribution/SJB (11 of 49)
Courtesy of FORD MOTOR COMPANY

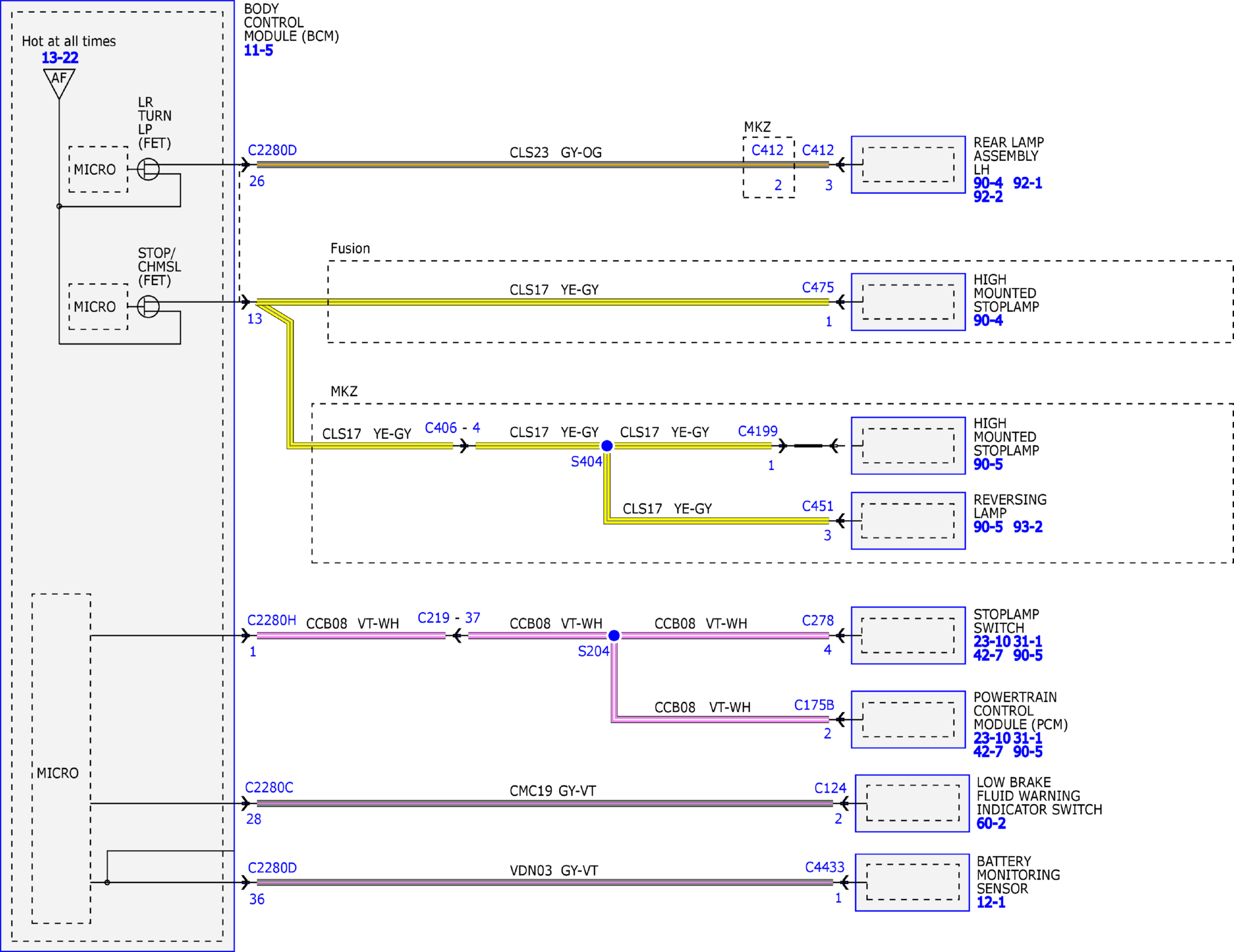

Fig 12: Power Distribution/SJB (12 of 49)
Courtesy of FORD MOTOR COMPANY

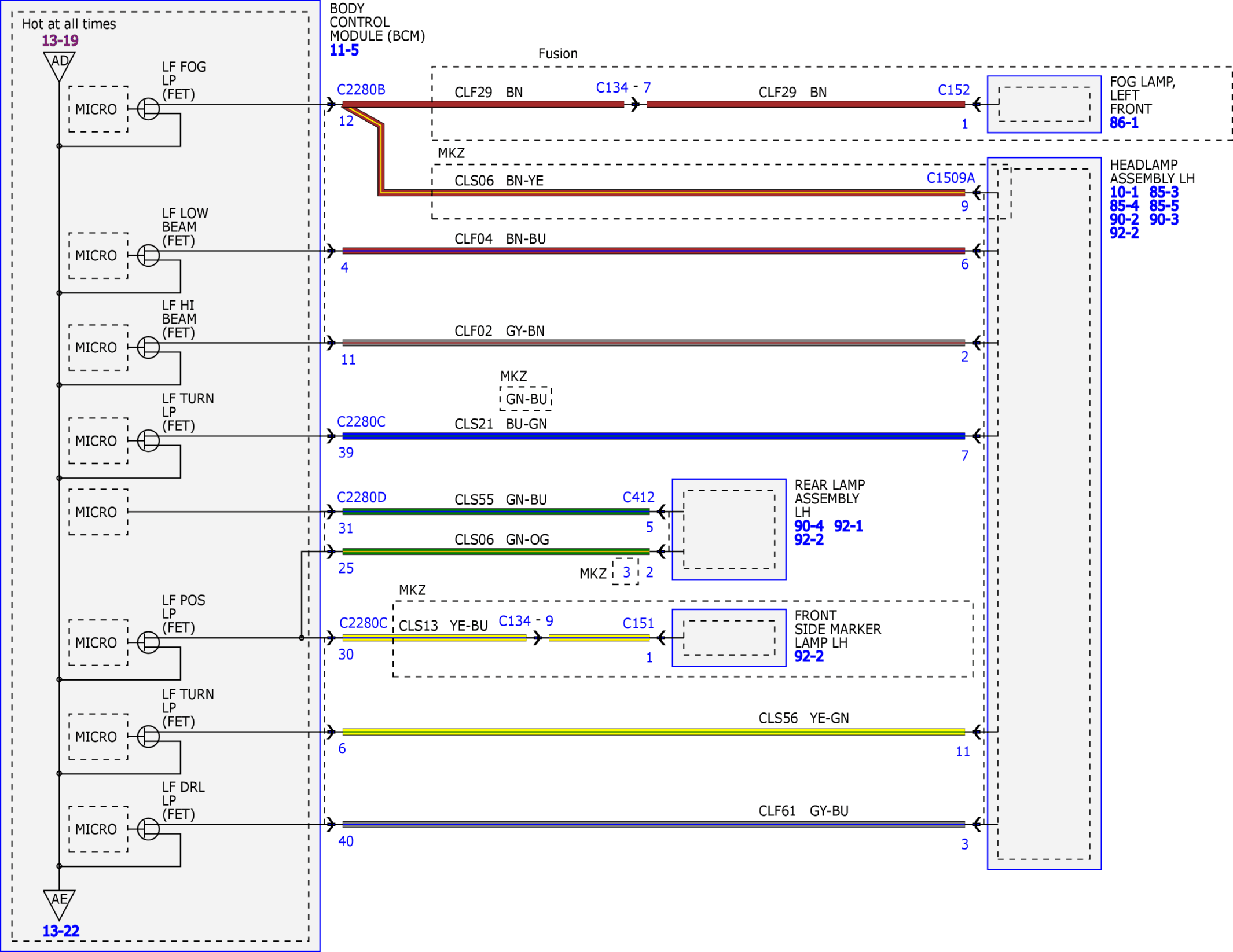

Fig 13: Power Distribution/SJB (13 of 49)
Courtesy of FORD MOTOR COMPANY

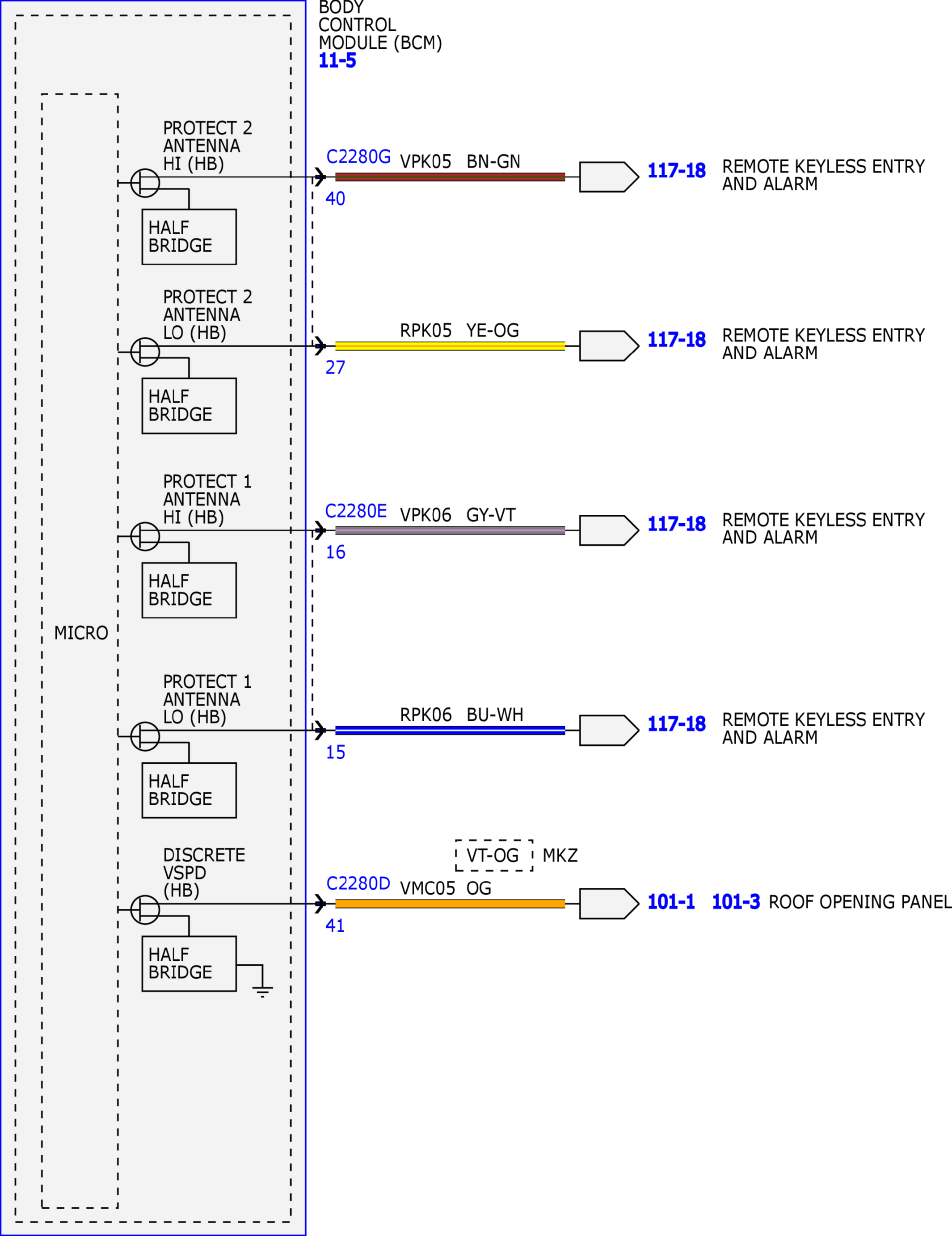

Fig 14: Power Distribution/SJB (14 of 49)
Courtesy of FORD MOTOR COMPANY

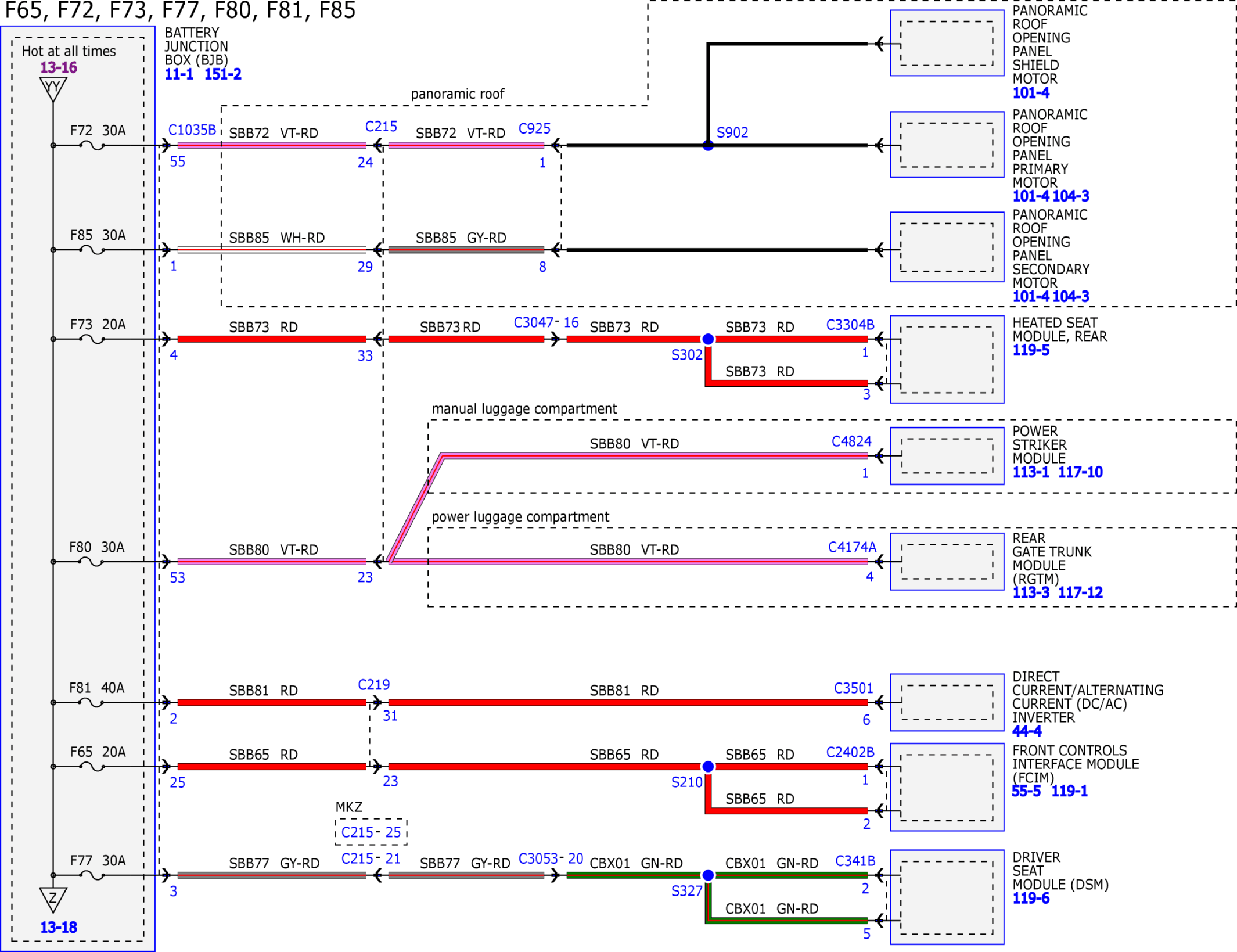

Fig 15: Power Distribution/SJB (15 of 49)
Courtesy of FORD MOTOR COMPANY

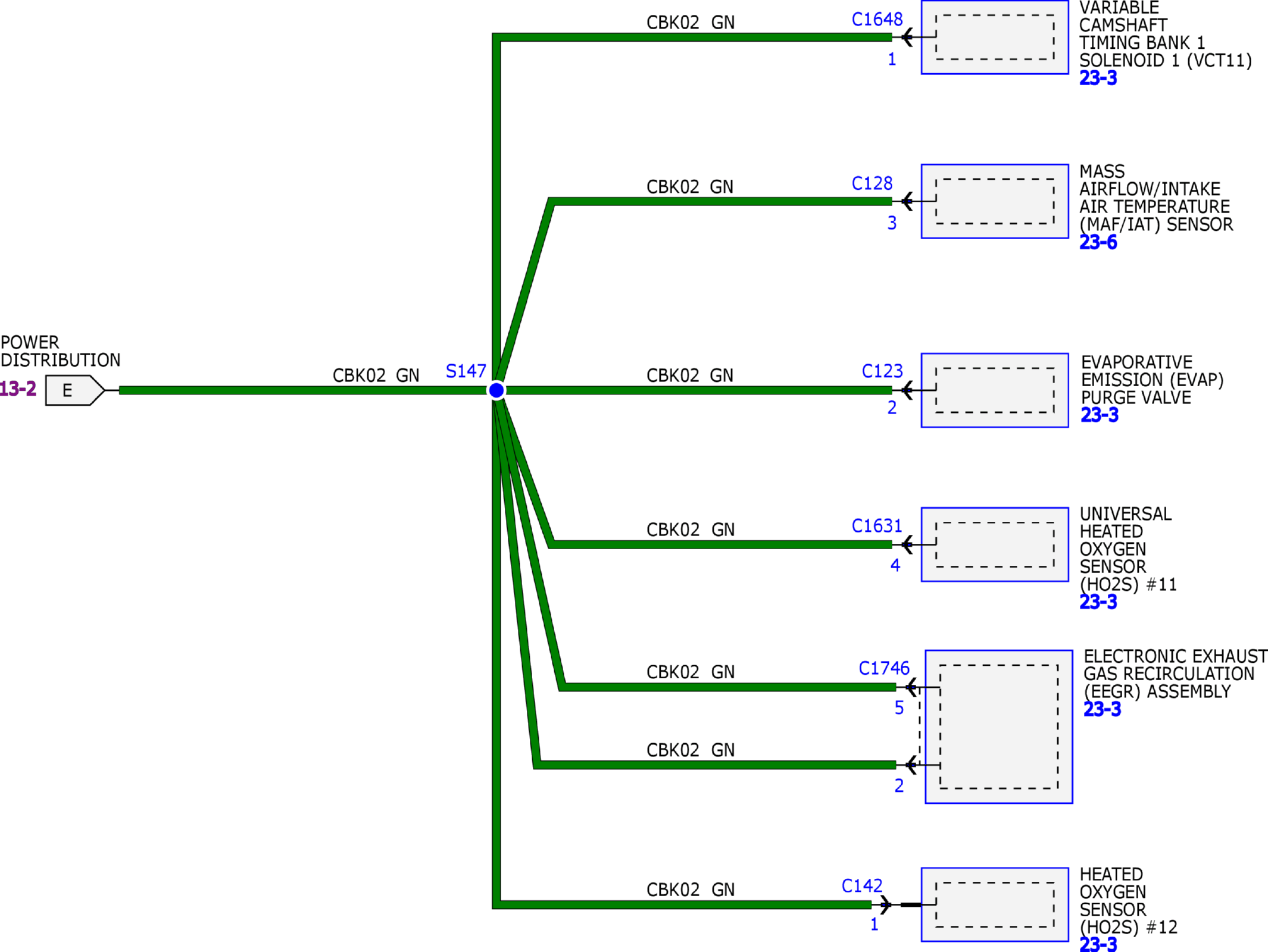

Fig 16: Power Distribution/SJB (16 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 17: Power Distribution/SJB (17 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 18: Power Distribution/SJB (18 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 19: Power Distribution/SJB (19 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 20: Power Distribution/SJB (20 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 21: Power Distribution/SJB (21 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 22: Power Distribution/SJB (22 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 23: Power Distribution/SJB (23 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 24: Power Distribution/SJB (24 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 25: Power Distribution/SJB (25 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 26: Power Distribution/SJB (26 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 27: Power Distribution/SJB (27 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 28: Power Distribution/SJB (28 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 29: Power Distribution/SJB (29 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 30: Power Distribution/SJB (30 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 31: Power Distribution/SJB (31 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 32: Power Distribution/SJB (32 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 33: Power Distribution/SJB (33 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 34: Power Distribution/SJB (34 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 35: Power Distribution/SJB (35 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 36: Power Distribution/SJB (36 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 37: Power Distribution/SJB (37 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 38: Power Distribution/SJB (38 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 39: Power Distribution/SJB (39 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 40: Power Distribution/SJB (40 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 41: Power Distribution/SJB (41 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 42: Power Distribution/SJB (42 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 43: Power Distribution/SJB (43 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 44: Power Distribution/SJB (44 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 45: Power Distribution/SJB (45 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 46: Power Distribution/SJB (46 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 47: Power Distribution/SJB (47 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 48: Power Distribution/SJB (48 of 49)
Courtesy of FORD MOTOR COMPANY
Fig 49: Power Distribution/SJB (49 of 49)
Courtesy of FORD MOTOR COMPANY
