WARNING: This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.

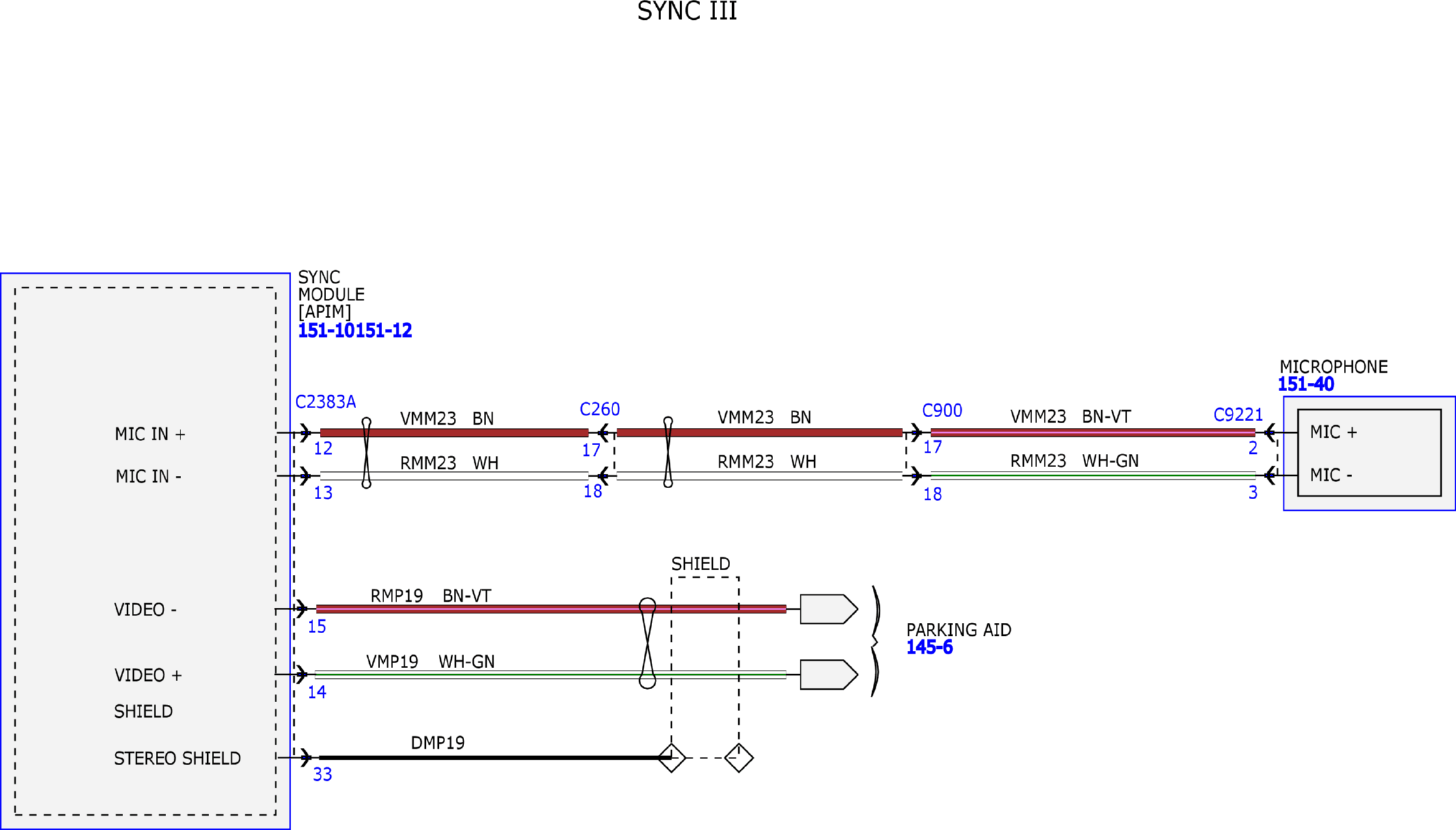

Fig 1: Audio System/Navigation - With Sony (1 of 14)
Courtesy of FORD MOTOR COMPANY

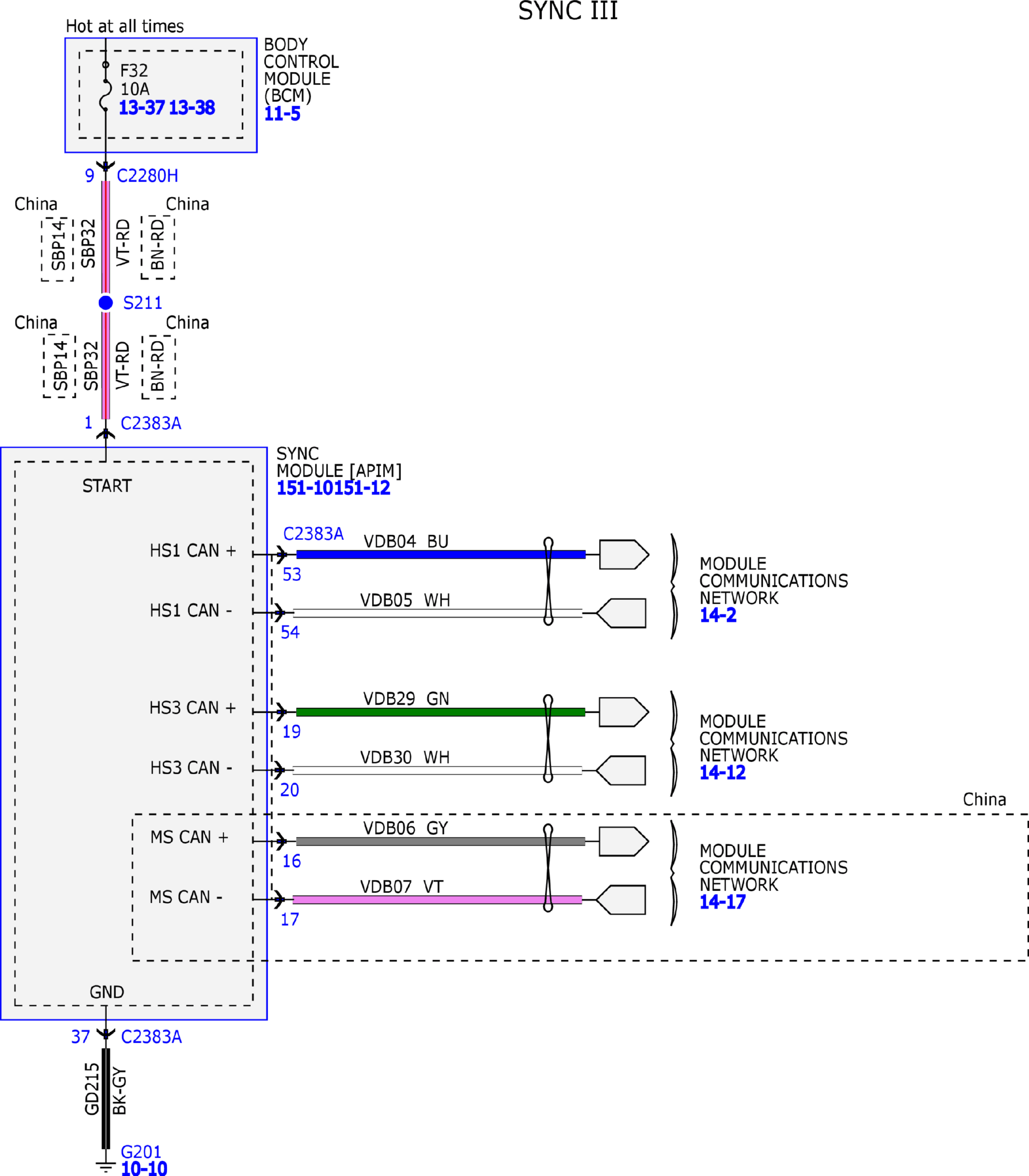

Fig 2: Audio System/Navigation - With Sony (2 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 3: Audio System/Navigation - With Sony (3 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 4: Audio System/Navigation - With Sony (4 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 5: Audio System/Navigation - With Sony (5 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 6: Audio System/Navigation - With Sony (6 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 7: Audio System/Navigation - With Sony (7 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 8: Audio System/Navigation - With Sony (8 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 9: Audio System/Navigation - With Sony (9 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 10: Audio System/Navigation - With Sony (10 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 11: Audio System/Navigation - With Sony (11 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 12: Audio System/Navigation - With Sony (12 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 13: Audio System/Navigation - With Sony (13 of 14)
Courtesy of FORD MOTOR COMPANY
Fig 14: Audio System/Navigation - With Sony (14 of 14)
