Connector End View (C263) - INLINE
InlineC263
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

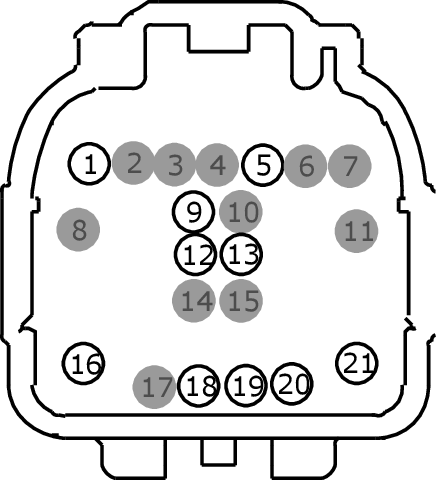

MALE
Harness 14A005

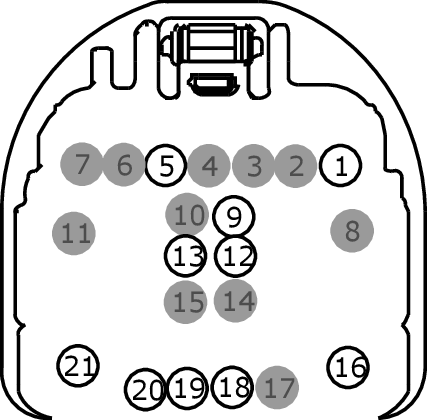

FEMALE
Harness 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | SME56 (BN) | 22 | |
| 2 | * | * | |
| 3 | * | * | |
| 4 | * | * | |
| 5 | CBP33 (VT-WH) | 18 | 14A005 |
| 5 | CBP33 (WH-BN) | 18 | |
| 5 | CBP33 (WH-BN) | 18 | 14A005 |
| 6 | * | * | |
| 7 | * | * | |
| 8 | * | * | |
| 9 | CLN09 (YE-GN) | 22 | |
| 10 | * | * | |
| 11 | * | * | |
| 12 | GD214 (BK-BU) | 18 | 14401 |
| 12 | SME23 (RD) | 22 | 14A005 |
| 12 | SME23 (RD) | 26 | 14A005 |
| 12 | SME23 (VT-RD) | 22 | |
| 13 | GD383 (BK-WH) | 20 | |
| 13 | GD383 (BK-WH) | 22 | 14401 |
| 14 | * | * | |
| 15 | * | * | |
| 16 | CBP37 (BU-BN) | 14 | 14A005 |
| 16 | CBP37 (WH) | 14 | 14401 |
| 16 | CBP37 (WH) | 20 | 14401 |
| 17 | * | * | |
| 18 | RHS10 (BU-OG) | 20 | 14401 |
| 18 | VHS27 (VT) | 4 | 14A005 |
| 19 | CHS07 (GY-BU) | 18 | |
| 19 | RHS10 (BU-OG) | 22 | 14401 |
| 19 | VHS27 (BU-OG) | 4 | 14A005 |
| 19 | VHS27 (WH-OG) | 4 | 14A005 |
| 20 | CHS07 (GY-BU) | 18 | |
| 21 | CBB23 (BN-YE) | 20 | |
| 21 | CBB23 (BN-YE) | 22 |
