Connector End View (C260) - INLINE
InlineC260
Description
INLINE
Color
Base Part #
Service Pigtail
Not Available

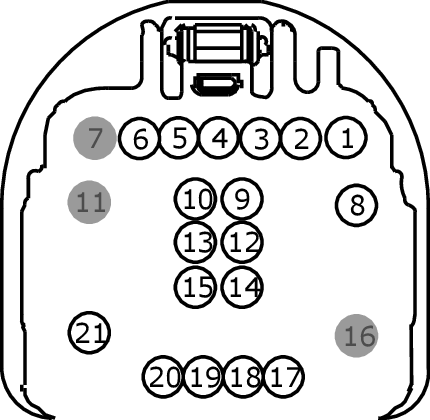

MALE
Harness 14A005

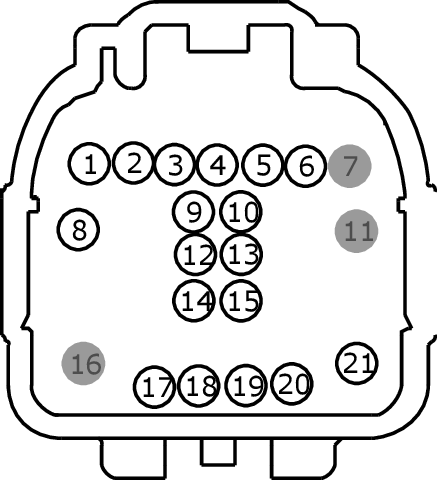

FEMALE
Harness 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | VDB06 (GY) | 26 | |
| 1 | VDB06 (GY) | 26 | 14A005 |
| 1 | VDB06 (GY-OG) | 22 | |
| 2 | VDB07 (VT) | 26 | |
| 2 | VDB07 (VT) | 26 | 14A005 |
| 2 | VDB07 (VT-OG) | 22 | |
| 3 | VDB29 (GN) | 22 | 14401 |
| 3 | VDB29 (GN) | 26 | 14A005 |
| 3 | VDB29 (GN-BU) | 22 | |
| 4 | VDB30 (WH) | 22 | 14401 |
| 4 | VDB30 (WH) | 26 | 14A005 |
| 4 | VDB30 (WH-GN) | 22 | |
| 5 | VME06 (GN) | 18 | |
| 5 | VME06 (GN) | 20 | 14A005 |
| 5 | VME06 (GN) | 20 | 14A005 |
| 6 | RME06 (GY-YE) | 18 | |
| 6 | RME06 (GY-YE) | 20 | 14A005 |
| 6 | RME06 (GY-YE) | 20 | 14A005 |
| 7 | * | * | |
| 8 | VDN05 (YE) | 22 | 14401 |
| 8 | VDN05 (YE) | 22 | 14401 |
| 8 | VDN05 (YE-GY) | 22 | |
| 9 | VME90 (GY-BU) | 20 | 14A005 |
| 9 | VME90 (GY-BU) | 22 | 14401 |
| 10 | VME91 (WH-BN) | 20 | 14A005 |
| 10 | VME91 (WH-BN) | 22 | 14401 |
| 11 | * | * | |
| 12 | VME29 (GN-WH) | 18 | 14401 |
| 12 | VME29 (GN-WH) | 20 | 14A005 |
| 13 | RME29 (BU-WH) | 18 | 14401 |
| 13 | RME29 (BU-WH) | 20 | 14A005 |
| 14 | VME28 (BN-VT) | 18 | 14401 |
| 14 | VME28 (BN-VT) | 20 | 14A005 |
| 15 | RME28 (BN-GN) | 18 | 14401 |
| 15 | RME28 (BN-GN) | 20 | 14A005 |
| 16 | * | * | |
| 17 | VMM23 (BN) | 26 | |
| 17 | VMM23 (BN-VT) | 22 | 14401 |
| 18 | RMM23 (GN) | 26 | 14A005 |
| 18 | RMM23 (WH) | 26 | |
| 18 | RMM23 (WH-GN) | 22 | 14401 |
| 19 | VME80 (GY-BU) | 22 | 14401 |
| 19 | VME80 (VT) | 26 | 14A005 |
| 19 | VME80 (VT-WH) | 26 | 14A005 |
| 20 | RME80 (BU) | 26 | 14A005 |
| 20 | RME80 (BU-OG) | 26 | 14A005 |
| 20 | RME80 (GN-VT) | 22 | 14401 |
| 21 | DME80 (*) | 20 |
