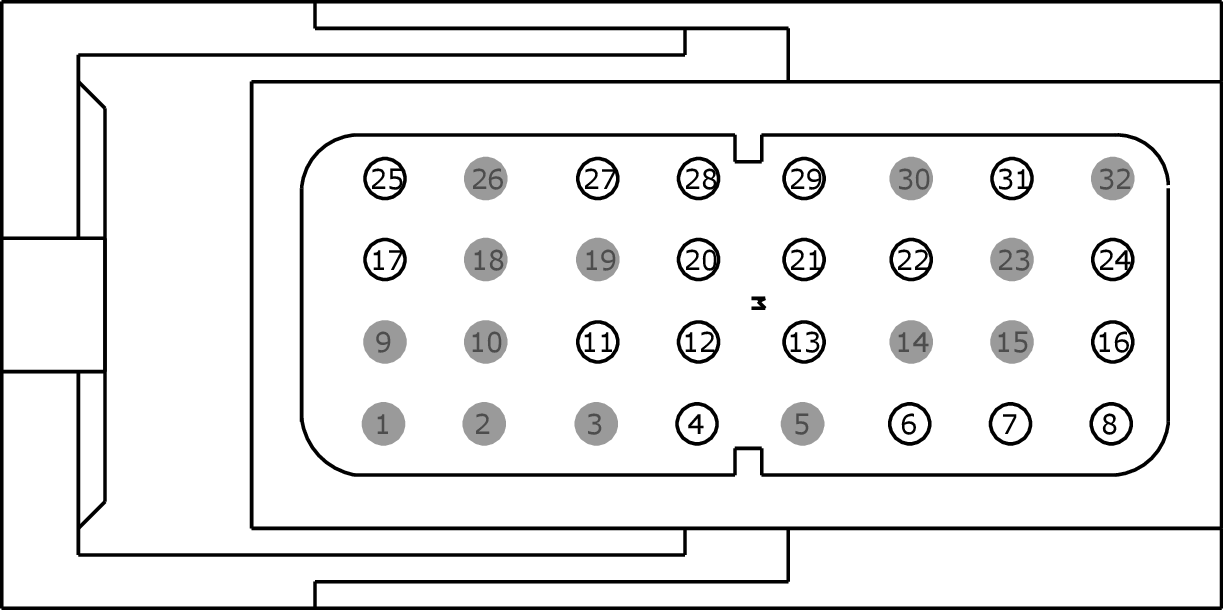

Connector End View (C175T) - POWERTRAIN CONTROL MODULE (PCM)
Connector:C175T
Description
POWERTRAIN CONTROL MODULE (PCM)
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | LET57 (WH-GN) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE ANALOG 1 | |
| 5 | * | * | Not Used | |
| 6 | VE711 (YE-VT) | 20 | SENSOR - CRANKSHAFT POSITION (CKP) | |
| 7 | CE304 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 2 (COP2D) | |
| 8 | CE306 (GN-VT) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 4 (COP4C) | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | LE458 (BU-WH) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) | |
| 12 | LET56 (BN-VT) | 18 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE ANALOG 2 (TR-A2BVREF) | |
| 13 | LE459 (GY) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 3 (VREF) | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | CE303 (WH-VT) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 1 (COP1A) | |
| 17 | VE801 (VT-OG) | 20 | SENSOR - KNOCK 1ST BANK 1ST OR UNIQUE (KS1+) | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | VE802 (BN-BU) | 20 | SENSOR - KNOCK 2ND BANK 1ST (KS2+) | |
| 21 | VE706 (BU) | 20 | SENSOR - CAMSHAFT POSITION BANK 1 IN+EX / IN (CMP11) | |
| 22 | LE111 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # BUFFERED POWER SUPPLY SENSORS (VBPWR) | |
| 23 | * | * | Not Used | |
| 24 | CE305 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 3 (COP3B) | |
| 25 | RE323 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 1ST BANK 1ST OR UNIQUE (KS1-) | |
| 26 | * | * | Not Used | |
| 27 | RE135 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # CRANKSHAFT POSITION SENSOR (SIGRTN) - | |
| 28 | RE324 (BN-GN) | 20 | CTRL MOD. - POWERTRAIN # KNOCK SENSOR 2ND BANK 1ST (KS2-) | |
| 29 | RE407 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL | |
| 30 | * | * | Not Used | |
| 31 | GD108 (BK-VT) | 18 | GROUND - CHASSIS / BATTERY | |
| 32 | * | * | Not Used |
