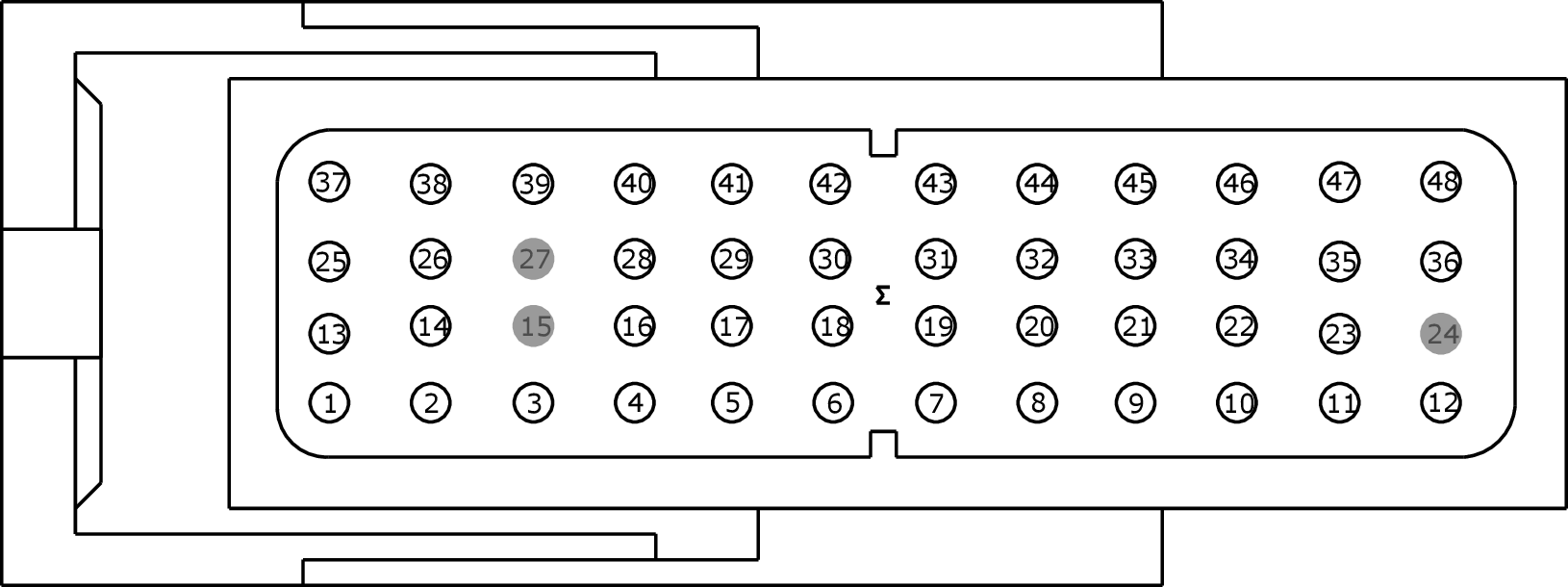

Connector End View (C175B) - POWERTRAIN CONTROL MODULE (PCM)
Connector:C175B
Description
POWERTRAIN CONTROL MODULE (PCM)
Color
Harness
12A581
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CE237 (BN-WH) | 20 | CTRL MOD. - POWERTRAIN # HOLD PCM RELAY(PCMRC) | |
| 2 | CCB08 (VT-WH) | 20 | SWITCH - BRAKE ON/OFF (BPP) | |
| 3 | CES09 (VT-OG) | 20 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) | |
| 4 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | |
| 5 | CET34 (BN-GN) | 20 | SWITCH - TRANSMISSION CONTROL / OVERDRIVE CANCEL | |
| 6 | RET57 (YE) | 20 | CTRL MOD. - POWERTRAIN # TRANSMISSION RANGE ANALOG 1 | |
| 7 | VET77 (GY-YE) | 18 | ACTUATOR - GEAR SHIFT # PWM OUT 2 (PWM2) | |
| 8 | CBB26 (BU-WH) | 20 | FUSE - 26 OR CIRCUIT BREAKER (ISP-R) | |
| 9 | CDC35 (BU-WH) | 20 | SWITCH - IGNITION # START | |
| 10 | SBB18 (YE-RD) | 20 | FUSE - 18 OR CIRCUIT BREAKER (KAPWR) | |
| 11 | CBB07 (GN-BU) | 16 | FUSE - 7 OR CIRCUIT BREAKER (VPWR) | |
| 12 | CBB07 (GN-BU) | 16 | FUSE - 7 OR CIRCUIT BREAKER (VPWR) | |
| 13 | VEC03 (WH-BU) | 20 | CTRL MOD. - COOLING FAN CONTROL VARIABLE (FCV) | |
| 14 | LE230 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. | |
| 15 | * | * | Not Used | |
| 16 | LE423 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE | |
| 17 | LE137 (BU-GY) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPVREF2) | |
| 18 | LE136 (GN-OG) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPVREF1) | |
| 19 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 20 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 21 | CE436 (VT-OG) | 22 | CTRL MOD. -WAKE UP PCM | |
| 22 | LE424 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL | |
| 23 | CE229 (VT-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK LEAK DETECTION PUMP MOTOR | |
| 24 | * | * | Not Used | |
| 25 | CH116 (YE-GN) | 18 | CTRL MOD. - CLIMATE # WATER SHUT OFF VALVE | |
| 26 | VE922 (VT-GN) | 20 | TRANSDUCER - FUEL TANK PRESSURE (FTP) | |
| 27 | * | * | Not Used | |
| 28 | VH433 (VT-OG) | 20 | TRANSDUCER - A/C PRESSURE | |
| 29 | VE702 (BU-WH) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | |
| 30 | VE701 (YE-OG) | 20 | SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) | |
| 31 | VE934 (GY-BN) | 20 | TRANSDUCER - FUEL TANK PRESSURE 2ND | |
| 32 | VE716 (YE) | 20 | SENSOR - ENGINE COOLANT TEMPERATURE | |
| 33 | VE750 (GN-BU) | 20 | SENSOR - POWERTRAIN AMBIENT TEMP. SENSOR (AAT) | |
| 34 | CE204 (WH-BU) | 22 | CTRL MOD. - POWERTRAIN # FUEL CAP OFF INDICATOR LAMP | |
| 35 | GD113 (BK-YE) | 16 | GROUND - COWL TOP RIGHT (PWRGND) | |
| 36 | GD113 (BK-YE) | 16 | GROUND - COWL TOP RIGHT (PWRGND) | |
| 37 | VE225 (YE-OG) | 20 | CTRL MOD. - POWERTRAIN # FUEL PUMP COMMAND (FPC) | |
| 38 | RE230 (WH-VT) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER | |
| 39 | RE406 (GY-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION | |
| 40 | RE407 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL | |
| 41 | RE137 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPRTN2) | |
| 42 | RE136 (VT-GN) | 20 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPRTN1) | |
| 43 | RE259 (BU) | 20 | CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER 2ND | |
| 44 | RE141 (BN-GN) | 20 | CTRL MOD. - POWERTRAIN # ENGINE COOLANT TEMPERATURE SENSOR | |
| 45 | RE335 (BN-VT) | 20 | CTRL MOD. - POWERTRAIN # POWERTRAIN AMBIENT TEMP. SENSOR (SIGRTN) | |
| 46 | RE407 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL | |
| 47 | GD113 (BK-YE) | 16 | GROUND - COWL TOP RIGHT (PWRGND) | |
| 48 | GD113 (BK-YE) | 16 | GROUND - COWL TOP RIGHT (PWRGND) |
