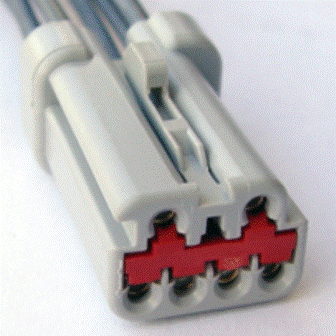

Connector End View (C466B) - SUBWOOFER AMPLIFIER
WARNING: This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C466B
Description
SUBWOOFER AMPLIFIER
Color
Harness
14B644
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VME72 (WH) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 + | |
| 2 | RME72 (BU-GN) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR SUBWOOFER 2 - | |
| 3 | VME73 (WH-BN) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 2 + | |
| 4 | RME73 (VT-OG) | 22 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR SUBWOOFER 2 - | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-663 |
Service Part Number: 3U2Z-14S411-ANAA Gauge: 16 Pin material: Tin Cavities: 6 Vehicle Uses Motor - Heater/AC Blower (Front) |
