Connector End View (C363) - DRIVER SEAT REAR HEIGHT MOTOR
WARNING: This page is about a different car, the 2017 Ford Fusion. However, it is still accessible from the selected car via links, so may be relevant.
Connector: C363
Description
DRIVER SEAT REAR HEIGHT MOTOR
Color
Harness
14D231
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS04 (YE-OG) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL DOWN | with memory |
| 1 | CPS26 (YE-BU) | 14 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | without memory |
| 2 | VPS11 (GN-BN) | 20 | SENSOR - DRIVER SEAT HEIGHT REAR / PARALLEL | |
| 3 | CPS05 (BU-WH) | 14 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL UP | with memory |
| 3 | CPS27 (BU-BN) | 14 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | without memory |
| 4 | RPS12 (GN-OG) | 20 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | with memory |
| 4 | RPS12 (YE-VT) | 20 | CTRL MOD. - DRIVER SEAT SENSORS RECLINE - | with memory |

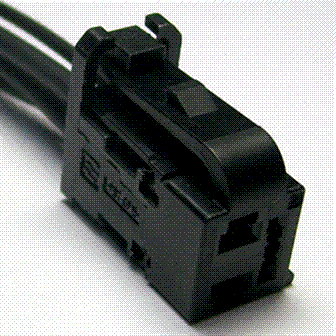

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1311 |
Service Part Number: CU2Z-14S411-BAA Gauge: 20 Pin material: Tin Cavities: 4 Vehicle Uses Motor - Seat Height (Front) Motor - Seat Recline |
