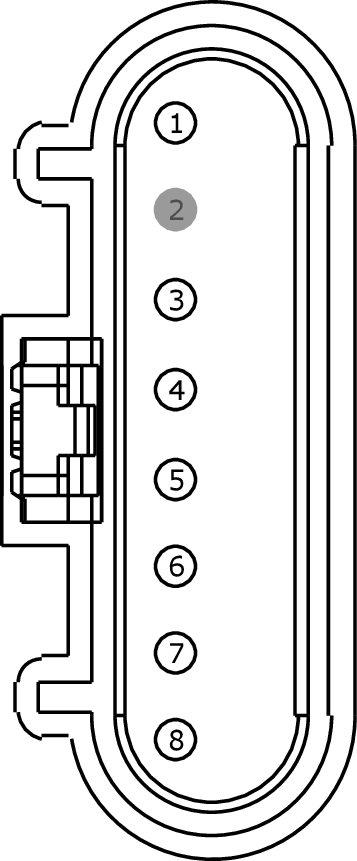

Connector End View (C4824) - POWER STRIKER MODULE
Connector:C4824
Description
POWER STRIKER MODULE
Color
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBB80 (VT-RD) | 14 | FUSE - 80 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | GD347 (BK-VT) | 14 | GROUND - PILLAR C OR QUARTER PANEL LEFT | |
| 4 | CPR65 (BU-GN) | 22 | LATCH - LIFTGATE # LATCH SWITCH FULL | |
| 5 | CPR72 (GN-BU) | 22 | CTRL MOD. - POWER LIFTGATE # MOTOR STRIKER | |
| 6 | CLN13 (WH-BU) | 22 | SWITCH - TRUNK/CARGO LAMP | |
| 7 | CPR61 (BN) | 22 | CTRL MOD. - POWER LIFTGATE # CINCH + | |
| 8 | CPR71 (GY-BN) | 22 | CTRL MOD. - POWER LIFTGATE # MOTOR STRIKER |

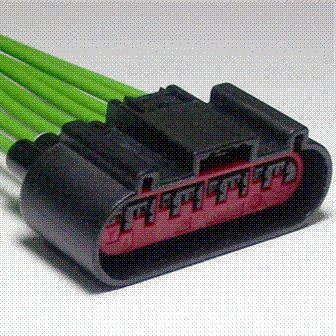

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1366 |
Service Part Number: 3U2Z-14S411-MBB Gauge: 16 Pin material: Silver Cavities: 8 Vehicle Uses Actuator - Door Lock - LH - Front Actuator - Door Lock - LH - Rear Actuator - Door Lock - RH - Front Actuator - Door Lock - RH - Rear Module - Liftgate Switch - Door Ajar / Interior Lamp Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Sliding Door Contact |
