Connector End View (C315) - INLINE
Inline C315
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 14407
FEMALE
Harness 14A005
| Pin | Circuit | Gauge | Qualifier |
| A | RE515 (WH-BN) | 12 | 14407 |
| A | RE515 (WH-BN) | 6 | 14A005 |
| B | LE230 (BN-BU) | 20 | |
| C | VE922 (VT-GN) | 20 | |
| D | RMC32 (GN-BU) | 20 | 14A005 |
| D | RMC32 (GN-WH) | 20 | 14407 |
| E | VMC11 (YE-VT) | 20 | |
| F | CBB46 (WH-BU) | 20 | 3.5L GTDI |
| F | SBB86 (BN-RD) | 20 | 3.7L TIVCT |
| G | VE761 (BN-BU) | 20 | 14A005 |
| G | VE761 (BN-GN) | 20 | 14407 |
| H | CE515 (YE-GY) | 12 | 14407 |
| H | CE515 (YE-GY) | 6 | 14A005 |
| J | DE515 (BK-BU) | 20 | 14407 |
| J | DE515 (BK-YE) | 20 | 14A005 |
| K | RE230 (WH-VT) | 20 | 14407 - 3.5L GTDI |
| K | RE407 (YE-VT) | 20 | 14A005 |
| K | RE407 (YE-VT) | 20 | 14407 - 3.7L TIVCT |
| L | RMC33 (WH-VT) | 20 | |
| M | VMC23 (GN-OG) | 20 | |
| N | CE114 (GN-BU) | 20 | |
| P | * | * |

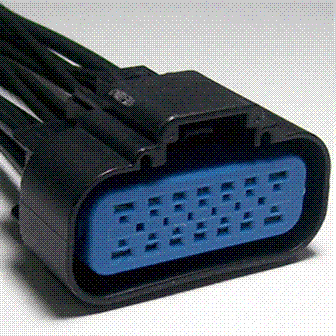

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1363 |
Service Part Number: DU2Z-14S411-AKA Gauge: 14 18 Pin material: Tin & Tin (greased) Cavities: 14 Vehicle Uses: Connector - Inline Mating Connector WPT-1362 |
| Pigtail Kit Part Number WPT-1362 |
Service Part Number: DU2Z-14S411-AJA Gauge: 12 18 Pin material: Tin & Tin (greased) Cavities: 14 Vehicle Uses: Connector - Inline Mating Connector WPT-1363 |
