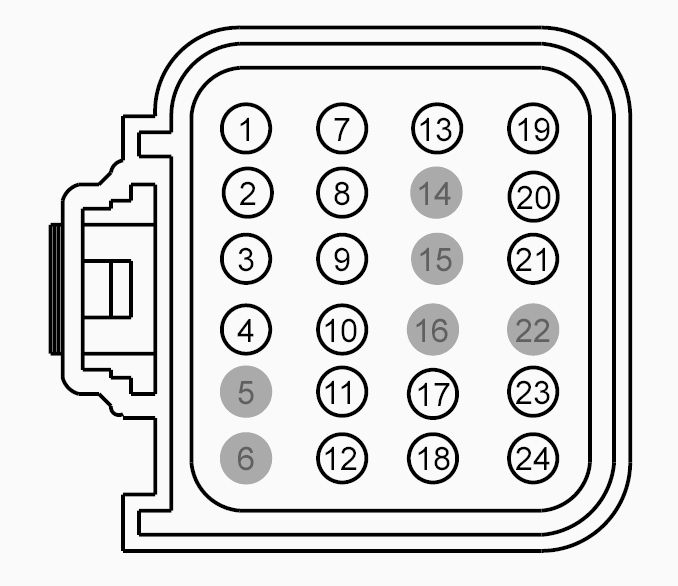

Connector End View (C310A) - RESTRAINTS CONTROL MODULE (RCM)
Connector: C310A
Description
RESTRAINTS CONTROL MODULE (RCM)
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CR103 (GY-BU) | 4 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 + | |
| 2 | RR103 (VT-GN) | 4 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 - | |
| 3 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 - | |
| 4 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1+ | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | CR102 (BU) | 20 | CTRL MOD. - AIR BAG DRIVER 2 + | |
| 8 | RR102 (WH) | 20 | CTRL MOD. - AIR BAG DRIVER 2 - | |
| 9 | RR104 (WH-BU) | 4 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 - | |
| 10 | CR104 (YE-GY) | 4 | CTRL MOD. - AIR BAG FRONT PASSENGER 2 + | |
| 11 | CR168 (WH-GN) | 4 | CTRL MOD. - PYROTECHNIC STEERING COLUMN + | |
| 12 | RR168 (BU-WH) | 4 | CTRL MOD. - PYROTECHNIC STEERING COLUMN - | |
| 13 | CBP41 (BU) | 22 | FUSE - 41 OR CIRCUIT BREAKER | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | RR107 (GN-WH) | 18 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED ROW 2 DRIVER SIDE - | |
| 18 | CR107 (BU-WH) | 18 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED ROW 2 DRIVER SIDE + | |
| 19 | CR167 (YE-VT) | 22 | CTRL MOD. - FUEL SHUTOFF EVENT NOTIFICATION SIGNAL (ENS) | |
| 20 | CR204 (VT) | 22 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) ROW 2 DRIVER SIDE | |
| 21 | CR206 (BN) | 22 | SENSOR - SEAT BELT BUCKLE (SEAT BELT REMINDER) ROW 2 PASSENGER SIDE OUTBOARD | |
| 22 | * | * | Not Used | |
| 23 | RR108 (VT-OG) | 18 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED ROW 2 PASSENGER SIDE OUTBOARD - | |
| 24 | CR108 (GY-BN) | 18 | CTRL MOD. - AIR BAG SIDE SEAT MOUNTED ROW 2 PASSENGER SIDE OUTBOARD + |
