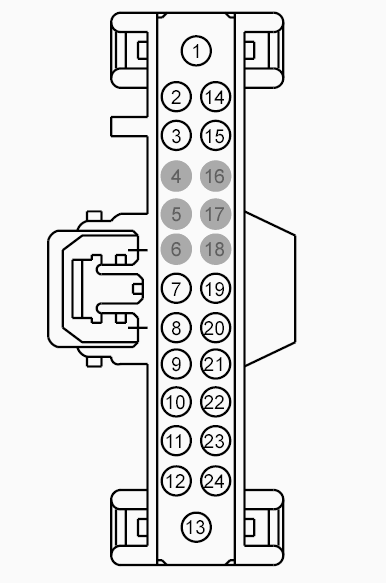

Connector End View (C240A) - AUDIO CONTROL MODULE (ACM)
Connector: C240A
Description
AUDIO CONTROL MODULE (ACM)
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP29 (GY-RD) | 16 | FUSE - 29 OR CIRCUIT BREAKER | |
| 2 | VME43 (BU) | 20 | CTRL MOD. - ANTENNA # SATELLITE DIGITAL RADIO + | |
| 3 | CE336 (GN-WH) | 22 | CTRL MOD. - POWERTRAIN # STARTER MOTOR RELAY ONE TOUCH START (SMRC) | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | SME23 (VT-RD) | 22 | CTRL MOD. - AUDIO HEAD UNIT # AMPLIFIER ENABLE 1 | |
| 8 | RME06 (GY-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 - | |
| 9 | RME09 (BN-YE) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER - | |
| 10 | RME07 (WH-BN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE - | Base |
| 10 | RME17 (GY) | 26 | CTRL MOD. - AUDIO HEAD UNIT # LEFT FRONT LINE LEVEL - | Sony |
| 11 | RME10 (WH-OG) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE - | Base |
| 11 | RME18 (YE) | 26 | CTRL MOD. - AUDIO HEAD UNIT # RIGHT FRONT LINE LEVEL - | Sony |
| 12 | RME12 (BN-BU) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER - | |
| 13 | GD374 (BK-WH) | 14 | GROUND - TUNNEL | |
| 14 | VDB13 (BU) | 26 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | |
| 15 | VDB14 (VT) | 26 | CTRL MOD. - MULTIMEDIA CAN BUS LOW | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | DME17 (*) | 4 | CTRL MOD. - AUDIO HEAD UNIT # RADIO D | |
| 20 | VME06 (GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER CENTER FRONT MID RANGE 2 + | |
| 21 | VME09 (WH-GN) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT REAR WOOFER + | |
| 22 | VME07 (WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER LEFT FRONT FULL RANGE + | Base |
| 22 | VME17 (GN) | 26 | CTRL MOD. - AUDIO HEAD UNIT # LEFT FRONT LINE LEVEL + | Sony |
| 23 | VME10 (WH-VT) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT FRONT DOOR FULL RANGE + | Base |
| 23 | VME18 (VT) | 26 | CTRL MOD. - AUDIO HEAD UNIT # RIGHT FRONT LINE LEVEL + | Sony |
| 24 | VME12 (BN-WH) | 18 | CTRL MOD. - AMPLIFIER # SPEAKER RIGHT REAR WOOFER + |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1440 |
Service Part Number: FU2Z-14S411-ALA Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module Gateway Radio Test Connector - Diagnostic |
