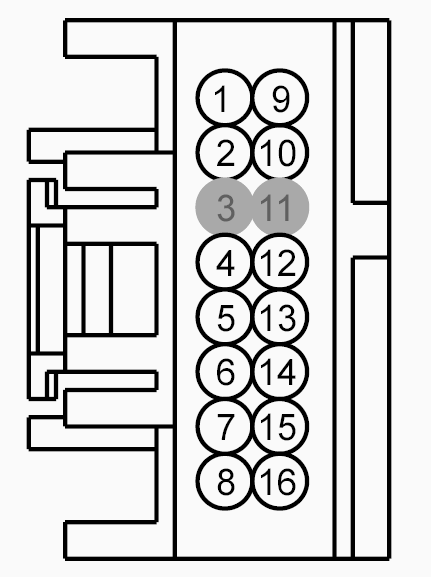

Connector End View (C218B) - CLOCKSPRING
Connector: C218B
Description
CLOCKSPRING
Color
GY
Harness
14672
Base Part #
14A644
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * (*) | * | SENSOR - HEATER STEERING WHEEL | |
| 2 | * (*) | * | CTRL MOD. - HEATER STEERING WHEEL # SENSOR | |
| 3 | * | * | Not Used | |
| 4 | CRH02 (*) | * | SWITCH - HORN | |
| 5 | CET42 (*) | * | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | |
| 6 | * (*) | * | SWITCH - A/D CHAN 3 | |
| 7 | * (*) | * | SWITCH - A/D CHAN 4 | |
| 8 | * (*) | * | SWITCH GROUND, LEFT | |
| 9 | VLN04 (*) | * | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 10 | RRH02 (*) | * | GROUND - CROSS CAR BEAM # 2ND POINT | |
| 11 | * | * | Not Used | |
| 12 | CET43 (*) | * | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | |
| 13 | RE407 (*) | * | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | |
| 14 | * (*) | * | SWITCH - A/D CHAN 1 | |
| 15 | * (*) | * | SWITCH - A/D CHAN 2 | |
| 16 | * (*) | * | SWITCH GROUND, RIGHT |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-968 |
Service Part Number: 3U2Z-14S411-DPB Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses Module - Reverse Park Aid (RPA) Radio Switch - Power Window - Driver Switch - Reverse Park Aid |
