Connector End View (C213) - INLINE
Inline C213
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 14B324
FEMALE
Harness 14401
| Pin | Circuit | Gauge | Qualifier |
| 1 | LH111 (BN) | 26 | 14401 |
| 1 | LH111 (BN-WH) | 20 | 14B324 |
| 2 | VH411 (VT-GN) | 20 | 14B324 |
| 2 | VH441 (WH) | 26 | 14401 |
| 3 | RH111 (GY-BU) | 20 | 14B324 |
| 3 | RH111 (GY-BU) | 22 | 14401 |
| 3 | RH111 (GY-BU) | 22 | 14B324 |
| 4 | * | * | |
| 5 | CH212 (OG) | 26 | 14401 |
| 5 | CH213 (BN-GN) | 20 | 14B324 |
| 6 | CH212 (BU-OG) | 20 | 14B324 |
| 6 | CH213 (BN) | 26 | 14401 |
| Available Pigtail Kits | |

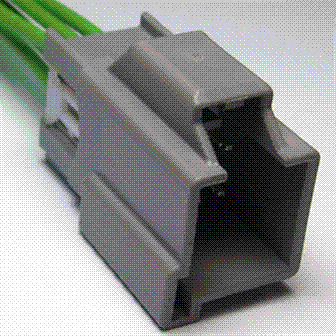

| Pigtail Kit Part Number WPT-1299 |
Service Part Number: 3U2Z-14S411-NBB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses: Connector - Inline Element - Heated Seat Inverter - DC to AC Lamp - CHMSL (Center High Mount Stop Lamp) Lamp - Courtesy - Footwell Lamp - License Lamp - Park/Turn/Stop Lamp - Top Finish Panel Mating Connector WPT-962 Motor - Adjustable Pedal Switch - Gear Shift Select/Neutral Safety Switch - Multifunction |

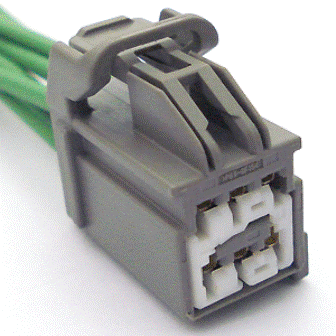

| Pigtail Kit Part Number WPT-962 |
Service Part Number: 3U2Z- 14S411-JBB Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses: Mating Connector WPT-1299 Switch - Gear Shift Select/Neutral Safety Switch - Overdrive Cancel Switch - Power Sliding Door |
