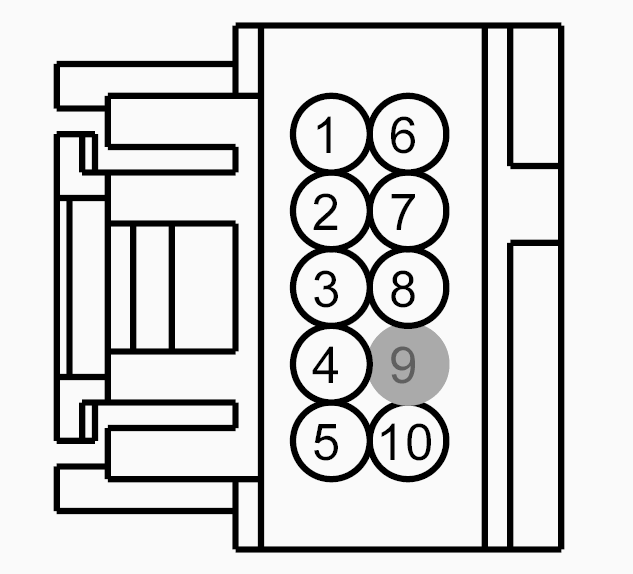

Connector End View (C205) - HEADLAMP SWITCH
Connector: C205
Description
HEADLAMP SWITCH
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VLN04 (VT-GY) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 2 | CLS34 (GY) | 20 | SWITCH - PARK LAMPS | |
| 3 | GD375 (BK-BU) | 22 | GROUND - TUNNEL # 2ND POINT | |
| 4 | CLF19 (VT-GN) | 20 | SWITCH - AUTOLAMP (1) ON | |
| 5 | CLF21 (GY-VT) | 20 | SWITCH - FOG LAMPS FRONT | |
| 6 | CLF23 (WH-VT) | 20 | SWITCH - HEADLAMP OFF | |
| 7 | CLF24 (YE-BU) | 20 | SWITCH - HEADLAMP ON | |
| 8 | GD375 (BK-BU) | 22 | GROUND - TUNNEL # 2ND POINT | |
| 9 | * | * | Not Used | |
| 10 | CLF28 (BN-WH) | 20 | CTRL MOD. - INDICATOR FOG LAMPS FRONT |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-934 |
Service Part Number: 3U2Z-14S411-LSB Gauge: 18 Pin material: Silver Cavities: 10 Vehicle Uses Lamp - Headlamp Switch Module - Lighting Control Module - Reverse Park Aid (RPA) Module - Seat Memory Radio Switch - Headlamp Switch - Headlamp / Foglamp Switch - Multifunction Switch - Power Window - Driver Switch - Turn Signal |
