Connector End View (C192) - Inline
Inline C192
Description
Inline
Color
BK
Base Part #
Service Pigtail
See Below
MALE
Harness 12C508
FEMALE
Harness 14B485
| Pin | Circuit | Gauge | Qualifier |
| 1 | VE712 (BU-GY) | 20 | |
| 2 | RE405 (GN-WH) | 20 | 14B485 |
| 2 | RE454 (YE-GN) | 18 | 12C508 |
| Available Pigtail Kits | |

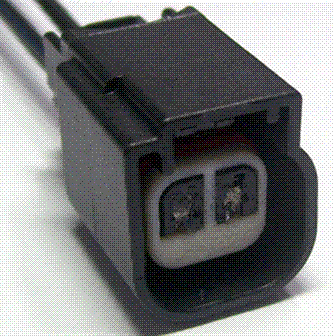

| Pigtail Kit Part Number WPT-1186 |
Service Part Number: BU2Z-14S411-AKA Gauge: 16 Pin material: Tin (greased) Cavities: 2 Vehicle Uses: Speaker - Tweeter - LH - Front Speaker - Tweeter - LH - Rear Speaker - Tweeter - RH - Front Speaker - Tweeter - RH - Rear Switch - Seatbelt |
| Pigtail Kit Part Number WPT-1052 |
Service Part Number: 3U2Z-14S411-JLB Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses: A/C Compressor Clutch Actuator - Door Lock Actuator - Door Lock - LH - Front Actuator - Door Lock - LH - Rear Actuator - Door Lock - LH - Sliding Door Actuator - Door Lock - RH - Front Actuator - Door Lock - RH - Rear Actuator - Door Lock - RH - Sliding Door Actuator - Liftgate Glass Lamp - Headlamp - Low Beam Lamp - License Lamp - Side Marker Motor - Power Window - LH - Rear Pump - Fuel (External) Sensor - Side Impact Solenoid - Brake Shift Park Interlock Speaker - Door (front) Speaker - Door (rear) Speaker - Front Speaker - Rear Speaker - Tweeter - LH - Front Speaker - Tweeter - LH - Rear Speaker - Tweeter - RH - Front Speaker - Tweeter - RH - Rear |
