Connector End View (C134) - INLINE
Inline C134
Description
INLINE
Color
Base Part #
Service Pigtail
See Below
MALE
Harness 12C508
FEMALE
Harness 14290
| Pin | Circuit | Gauge | Qualifier |
| 1 | CBB68 (GY-VT) | 12 | 14290 - GTDI |
| 1 | CBB68 (GY-VT) | 12 | 14290 - TIVCT |
| 1 | CBK04 (VT) | 12 | 12C508 - GTDI |
| 1 | CBK04 (VT) | 14 | 12C508 - 3.7L TIVCT |
| 2 | CBB70 (YE-BU) | 18 | 14290 |
| 2 | CBK03 (GY) | 18 | 12C508 |
| 3 | VET29 (VT-WH) | 18 | |
| 4 | CE113 (WH-BN) | 18 | |
| 5 | VET30 (YE) | 18 | |
| 6 | * | * | |
| 7 | VE731 (YE-GN) | 18 | |
| 8 | LE423 (GN-VT) | 18 | 12C508 - GTDI |
| 8 | LE424 (YE-GN) | 22 | 14290 - GTDI |
| 8 | RE242 (GN) | 18 | 14290 - TIVCT |
| 8 | RE406 (GY-VT) | 18 | 12C508 - 3.7L TIVCT |
| 9 | CBK01 (BU) | 18 | 12C508 |
| 9 | CE608 (VT-GN) | 14 | 14290 |
| 10 | GD109 (BK-YE) | 16 | 12C508 - GTDI |
| 10 | GD113 (BK-YE) | 16 | 14290 - TIVCT |
| 10 | VE803 (BU-GN) | 18 | 14290 - GTDI |
| 10 | VE804 (GN-BN) | 18 | 12C508 - 3.7L TIVCT |
| 11 | VE740 (VT-GY) | 18 | 12C508 - GTDI |
| 11 | VE804 (GN-BN) | 18 | 14290 - GTDI |
| 11 | VET31 (BU-OG) | 18 | 14290 - TIVCT |
| 11 | VET32 (VT) | 18 | 12C508 - 3.7L TIVCT |
| 12 | RE405 (GN-WH) | 18 | 12C508 |
| 12 | RE407 (YE-VT) | 18 | 14290 |
| 13 | * | * | |
| 14 | VE733 (WH) | 18 | |
| 15 | RE249 (WH-GN) | 18 | 14290 |
| 15 | RE407 (YE-VT) | 18 | 12C508 |
| 16 | CBB67 (GN-BN) | 18 | 14290 - GTDI |
| 16 | CBB67 (GN-BN) | 18 | 14290 - TIVCT |
| 16 | CBK02 (GN) | 18 | 12C508 - 3.7L TIVCT |
| 16 | CBK02 (GN) | 18 | 12C508 - GTDI |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1393 |

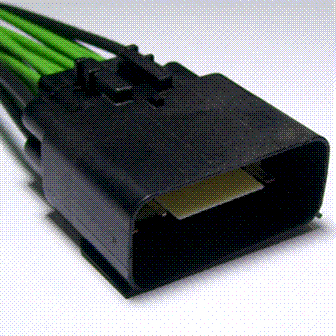

Service Part Number: 7U2Z-14S411-KB Gauge: 14 18 Pin material: Tin & Silver Cavities: 16 Vehicle Uses: Connector - Inline For Mating Connector Refer To WPT-1142 |
