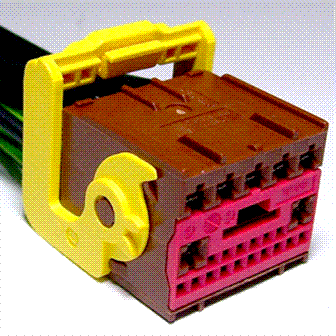

Connector End View (C3503B) - REMOTE FUNCTION ACTUATOR (RFA) MODULE
Connector:C3503B
Description
REMOTE FUNCTION ACTUATOR (RFA) MODULE
Color
Harness
14A005
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 2 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 3 | VDB10 (GY) | 22 | CONNECTOR - DIAGNOSTIC # K LINE ISO 9141 | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | CPL10 (GN-WH) | 22 | CTRL MOD. - DOOR LOCK # LIFTGATE/DECKLID RELEASE | |
| 10 | * | * | Not Used | |
| 11 | CPL32 (GY) | * | SWITCH - LATCH PASSENGER OR RIGHT FRONT # LOCK | |
| 12 | CPL27 (WH) | * | SWITCH - LATCH DRIVER OR LEFT FRONT # LOCK | |
| 13 | CDC32 (BN-YE) | 18 | SWITCH - IGNITION # RUN | |
| 14 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | |
| 15 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | |
| 16 | * | * | Not Used | |
| 17 | CE903 (BU-OG) | 22 | SWITCH - CLUTCH PEDAL POSITION # BOTTOM OF TRAVEL (CPP-BT) | |
| 18 | ZA102 (OG-YE) | 20 | TEMPORARY NO. - 2 | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | CCA25 (VT-GY) | 20 | CTRL MOD. - SWITCH BRAKE PEDAL FORCE NORMALLY CLOSED | |
| 22 | CPK34 (BN-VT) | 20 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 1 + | |
| 23 | CPK35 (YE-OG) | 20 | CTRL MOD. - KEYLESS VEHICLE # SWITCH START/STOP 2 + |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1454 |
Service Part Number: FU2Z-14S411-AMA Gauge: 14 20 Pin material: Tin & Silver Cavities: 23 Vehicle Uses Module - Remote Functions Actuator Module - Remote Functions Receiver Module - Remote Keyless Entry Valve - Damper |
