Connector End View (C240A) - AUDIO FRONT CONTROL MODULE (ACM)
Connector:C240A
Description
AUDIO FRONT CONTROL MODULE (ACM)
Color
Harness
14K024
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP10 (YE-RD) | 16 | FUSE - 10 OR CIRCUIT BREAKER | |
| 2 | CME44 (BK) | * | CTRL MOD. - ANTENNA POWER # REAR WINDOW | |
| 3 | CDC54 (WH-GN) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | |
| 4 | CBP24 (VT-GN) | 20 | FUSE - 24 OR CIRCUIT BREAKER | |
| 5 | CDC54 (WH-GN) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | |
| 6 | RME45 (YE-GN) | 22 | JACK - AUDIO # EXT. AUX IN LEFT OR COMMON (-) | |
| 7 | RMM13 (BU) | 20 | MICROPHONE - PHONE/VOICE CONTROL - | |
| 8 | * | * | Not Used | |
| 9 | RME09 (BN-YE) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - | |
| 10 | RME07 (WH-BN) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - | |
| 11 | RME10 (WH-OG) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - | |
| 12 | RME12 (BN-BU) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - | |
| 13 | GD111 (BK-BU) | 14 | GROUND - CONSOLE FRONT CENTER (OBSOLETE) | |
| 14 | CLN04 (BU-BN) | 22 | CTRL MOD. - IP/SWITCH ILLUMINATION + | base audio |
| 14 | VDB13 (BU-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS HIGH | except base audio |
| 15 | GD115 (BK-GY) | 22 | GROUND - CROSS CAR BEAM # 2ND POINT (OBSOLETE) | base audio |
| 15 | VDB14 (VT-GY) | 22 | CTRL MOD. - MULTIMEDIA CAN BUS LOW | except base audio |
| 16 | DME45 (*) | * | JACK - AUDIO # EXT. AUX IN D | |
| 17 | VME45 (BU) | 22 | JACK - AUDIO # EXT. AUX IN LEFT (+) | |
| 18 | VME46 (BU-GN) | 22 | JACK - AUDIO # EXT. AUX IN RIGHT (+) | |
| 19 | VMM13 (YE-GN) | 20 | MICROPHONE - PHONE/VOICE CONTROL + | |
| 20 | * | * | Not Used | |
| 21 | VME09 (WH-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + | |
| 22 | VME07 (WH) | 20 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + | |
| 23 | VME10 (WH-VT) | 20 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + | |
| 24 | VME12 (BN-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + |

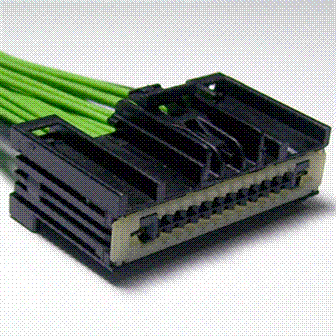

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1440 |
Service Part Number: FU2Z-14S411-ALA Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module Gateway Radio Test Connector - Diagnostic |
