Connector End View (C2286) - PASSENGER AIRBAG DEACTIVATION (PAD) INDICATOR
Connector:C2286
Description
PASSENGER AIRBAG DEACTIVATION (PAD) INDICATOR
Color
Harness
14K024
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP04 (VT) | 20 | FUSE - 4 OR CIRCUIT BREAKER | |
| 2 | RR116 (BN-GN) | 20 | CTRL MOD. - INDICATOR PASSENGER AIR BAG DEACTIVATE - |
| Available Pigtail Kits | |

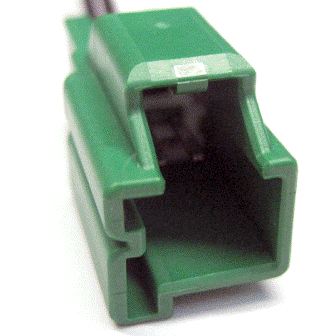

| Pigtail Kit Part Number WPT-1238 |
Service Part Number: 8U2Z-14S411-VB Gauge: 16 Pin material: Tin (greased) Cavities: 2 Vehicle Uses Element - Heated Seat Indicator - Passenger Airbag Deactivation (PADI) |

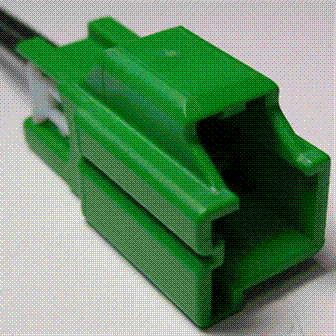

| Pigtail Kit Part Number WPT-917 |
Service Part Number: 8U2Z-14S411-VA Gauge: 16 Pin material: Tin Cavities: 2 Vehicle Uses Element - Heated Seat |
