Connector End View (C3075) - FRONT SEAT HEIGHT ADJUSTMENT MOTOR RH
Connector: C3075
Description
FRONT SEAT HEIGHT ADJUSTMENT MOTOR RH
Color
BK
Harness
14D230
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CPS26 (YE-BU) |
14 |
SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
CPS27 (BU-BN) |
14 |
SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP |
|
|
4 |
* |
* |
Not Used |
|

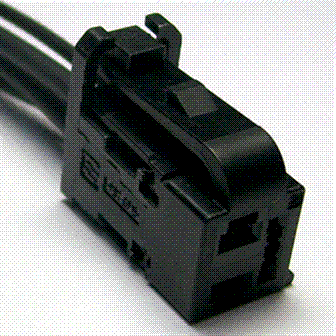

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1311 |
Service Part Number: CU2Z-14S411-BAA Gauge: 20 Pin material: Tin Cavities: 4 Vehicle Uses Motor - Seat Height (Front) Motor - Seat Recline |
