Connector End View (C3034) - FRONT SEAT BACKREST BLOWER MOTOR LH
Connector: C3034
Description
FRONT SEAT BACKREST BLOWER MOTOR LH
Color
LT GY
Harness
14D232
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CHS01 (GY-VT) |
14 |
CTRL MOD. - HOT/COLD SEAT # DRIVER BACK HEATER + |
|
|
2 |
RHS01 (WH-VT) |
14 |
CTRL MOD. - HOT/COLD SEAT # DRIVER BACK HEATER - |
|
|
3 |
CHS03 (GN-BN) |
18 |
CTRL MOD. - HOT/COLD SEAT # DRIVER FAN + |
|
|
4 |
RHS03 (GY-OG) |
18 |
CTRL MOD. - HOT/COLD SEAT # DRIVER FAN - |
|
|
5 |
CHS14 (GN) |
20 |
SENSOR - BACK TEMP. DRIVER |
|
|
6 |
* |
* |
Not Used |
|
|
7 |
CHS09 (GY) |
20 |
CTRL MOD. - HOT/COLD SEAT # DRIVER BACK BLOWER SPEED CONTROL |
|
|
8 |
CHS29 (WH-BU) |
20 |
CTRL MOD. - HOT/COLD SEAT # DRIVER SENSOR BACK TEMP. |
|
Available Pigtail Kits |
|
|

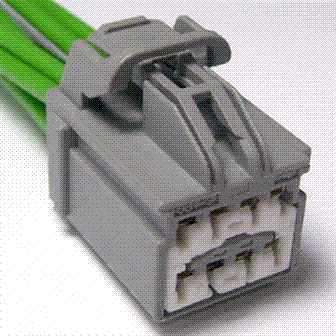

Pigtail Kit Part Number WPT-1128 |
Service Part Number: 3U2Z-14S411-BCB Gauge: 16 Pin material: Silver Cavities: 8 Vehicle Uses Actuator - Door Lock - Decklid/Liftgate Mirror - Sideview Solenoid - Brake Shift Park Interlock Switch - Headlamp Switch - Power Window - Quarter Glass Switch - Sliding Door Contact |
