Connector End View (C1632) - HEATED OXYGEN SENSOR (HO2S) #12
Connector: C1632
Description
HEATED OXYGEN SENSOR (HO2S) #12
Color
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBK02 (GN) |
18 |
FUSE - 8 OR CIRCUIT BREAKER (VPWR) |
|
|
2 |
CE233 (WH-OG) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) |
|
|
3 |
RE731 (WH) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (SIGRTN) |
|
|
4 |
VE731 (YE-GN) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) |
|

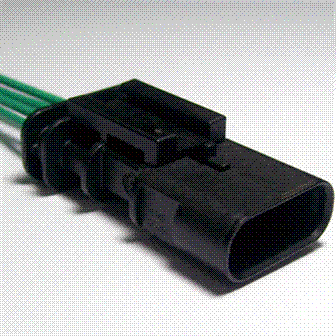

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1381 |
Service Part Number: EU2Z-14S411-EA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Sensor - Catalyst Monitor |
