Connector End View (C1454) - MANIFOLD ABSOLUTE PRESSURE/INTAKE AIR TEMPERATURE 2 (MAP/IAT2) SENSOR
Connector: C1454
Description
MANIFOLD ABSOLUTE PRESSURE/INTAKE AIR TEMPERATURE 2 (MAP/IAT2) SENSOR
Color
BK
Harness
12C508
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
VE740 (VT-GY) |
18 |
SENSOR - INTAKE AIR TEMPERATURE 2 (IAT2) |
|
|
2 |
LE423 (GN-VT) |
18 |
REFERENCE VOLTAGE (VREF) |
|
|
3 |
VE804 (GN-BN) |
18 |
SENSOR - MANIFOLD ABSOLUTE PRESSURE THERMISTOR (MAP) |
|
|
4 |
RE454 (YE-GN) |
18 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN (SIGRTN) |
|

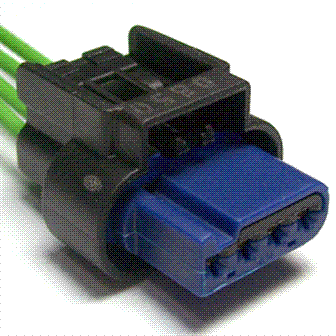

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1309 |
Service Part Number: CU2Z-14S411-AYA Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Motor - Active Grill Shutter |
