Connector End View (C1073) - FUEL RAIL PRESSURE (FRP) SENSOR
Connector: C1073
Description
FUEL RAIL PRESSURE (FRP) SENSOR
Color
BK
Harness
14B485
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
RE454 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN (SIGRTN) |
|
|
4 |
LE238 (GY) |
20 |
FUEL RAIL PRESSURE (FRP) |
|
|
5 |
LE423 (GN-VT) |
20 |
REFERENCE VOLTAGE (VREF) |
|

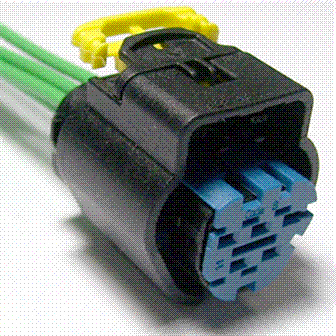

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1418 |
Service Part Number: FU2Z-14S411-HA Gauge: 18 Pin material: Silver Cavities: 5 Vehicle Uses Sensor - Fuel Rail Pressure Sensor - Turbo Intake Pressure/Temperature |
