Connector End View (C332) - FRONT SEAT TRACK MOTOR RH
Connector: C332
Description
FRONT SEAT TRACK MOTOR RH
Color
DK GY
Harness
14D230
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CPS23 (GN-VT) |
14 |
SWITCH - SEAT ADJUST. DRIVER FORWARD |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
CPS28 (GN) |
14 |
SWITCH - SEAT ADJUST. DRIVER REARWARD |
|
|
4 |
* |
* |
Not Used |
|

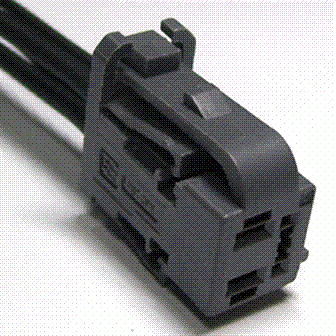

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1350 |
Service Part Number: DU2Z-14S411-UA Gauge: 16 20 Pin material: Tin Cavities: 4 Vehicle Uses Motor - Power Seat Track Motor - Seat Height (Front) |
