Connector End View (C2491) - STEERING WHEEL SWITCH RH
Connector: C2491
Description
STEERING WHEEL SWITCH RH
Color
BK
Harness
PIA
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* (*) |
* |
GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT |
|
|
3 |
* (*) |
* |
SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 1 |
|
|
4 |
* (*) |
* |
SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 2 |
|
|
5 |
* (*) |
* |
SWITCH - STEERING WHEEL CONTROLS # RETURN RIGHT (SW GND RIGHT) |
|
|
6 |
* (*) |
* |
SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 4 |
|
|
7 |
* (*) |
* |
SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 3 |
|
|
8 |
* (*) |
* |
CTRL MOD. - IP/SWITCH ILLUMINATION |
|

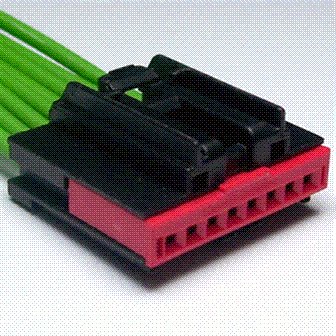

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1270 |
Service Part Number: CU2Z-14S411-VA Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses Switch - Center Stack (Multipurpose) Switch - Hazard Warning Switch - Traction Control |
