Connector End View (C2490) - STEERING WHEEL SWITCH LH
Connector: C2490
Description
STEERING WHEEL SWITCH LH
Color
BK
Harness
PIA
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* (*) |
* |
GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT |
|
|
3 |
* (*) |
* |
SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 1 |
|
|
4 |
* (*) |
* |
SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 2 |
|
|
5 |
* (*) |
* |
SWITCH - STEERING WHEEL CONTROLS # RETURN LEFT (SW GND LEFT) |
|
|
6 |
* (*) |
* |
SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 3 |
|
|
7 |
* (*) |
* |
SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 4 |
|
|
8 |
* (*) |
* |
CTRL MOD. - IP/SWITCH ILLUMINATION |
|

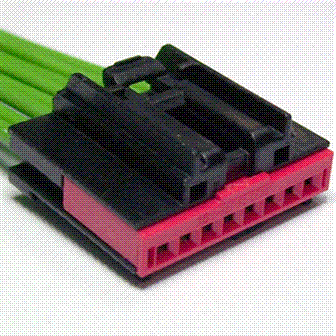

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1219 |
Service Part Number: 3U2Z-14S411-DAAC Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses Switch - Ambient Lighting Dimmer Switch - Door Lock (LH) Switch - Message Center Switch - Moon Roof/Sun Roof Switch - Seat Memory |
