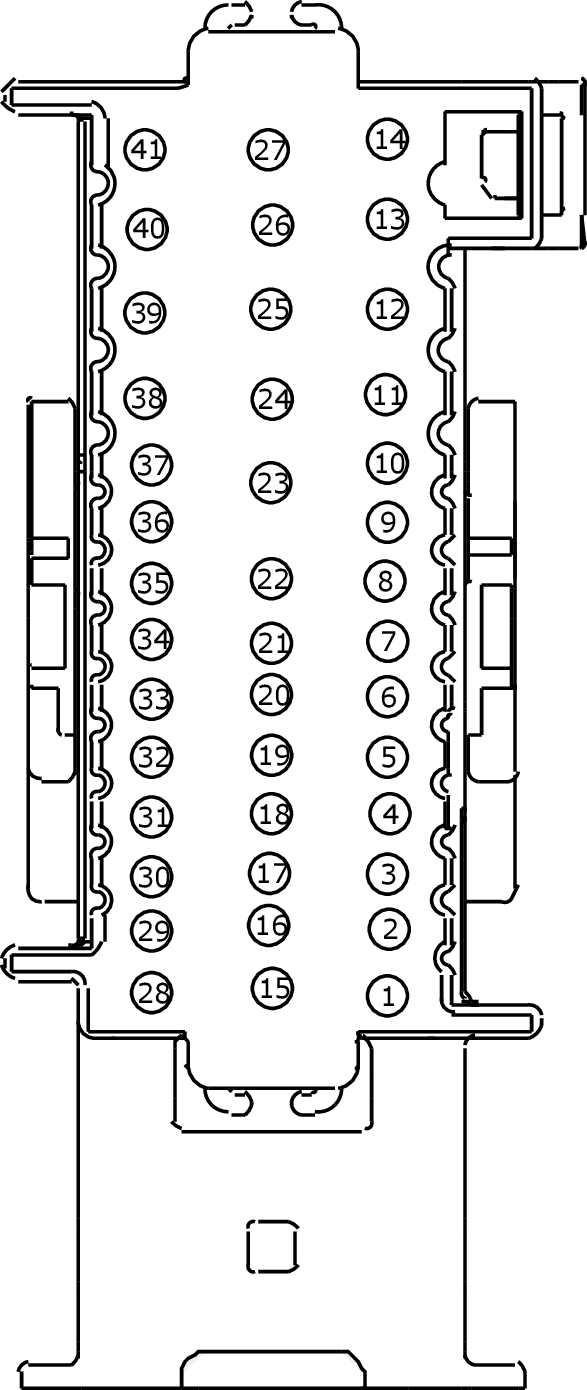

Connector End View (C1035C) - BATTERY JUNCTION BOX (BJB)
Connector: C1035C
Description
BATTERY JUNCTION BOX (BJB)
Color
Harness
12A690
Base Part #
part# N/A
Service Pigtail
Not Available
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
RH107 (GN-BU) |
20 |
CTRL MOD. - AMBIENT TEMP. SENSOR |
1.6L GTDI |
|
1 |
RE407 (YE-VT) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) |
2.5L |
|
2 |
CDC12 (BU-WH) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
1.6L DV6 |
|
2 |
CDC14 (BU-YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
1.0L |
|
2 |
CDC12 (BU-YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
1.6L GTDI |
|
2 |
CDC35 (BU-WH) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
2.5L |
|
3 |
CCA29 (GN-RD) |
20 |
SWITCH - BRAKE PEDAL FORCE SIGNAL |
|
|
3 |
CCB08 (VT-WH) |
20 |
SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN |
|
|
4 |
CE436 (VT-OG) |
20 |
CTRL MOD. -WAKE UP PCM |
|
|
5 |
CE903 (BU-OG) |
20 |
SWITCH - CLUTCH PEDAL POSITION # BOTTOM OF TRAVEL (CPP-BT) |
1.0L/1.6L DV6 |
|
5 |
VE702 (BU-WH) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) |
1.6L GTDI/2.5L |
|
6 |
CE114 (GN-VT) |
20 |
CTRL MOD. - POWERTRAIN # CANISTER VENT SOLENOID (CANVNT) |
1.6L GTDI |
|
6 |
VE702 (BU-WH) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) |
1.0L/1.6L DV6 |
|
6 |
CE114 (GN-BU) |
20 |
CTRL MOD. - POWERTRAIN # CANISTER VENT SOLENOID (CANVNT) |
2.5L |
|
7 |
VDB04 (WH-BU) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH |
|
|
8 |
VDB05 (WH) |
20 |
CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW |
|
|
9 |
RE137 (YE-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2RTN) |
|
|
10 |
VH407 (YE-GN) |
20 |
SENSOR - AMBIENT TEMP. |
1.0L/1.6L DV6 |
|
10 |
LE137 (BU-GY) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2VREF) |
1.6L GTDI/2.5L |
|
11 |
VE518 (BN-WH) |
20 |
MONITOR - FUEL PUMP (FPM) |
1.6L GTDI |
|
11 |
VH442 (GN-BN) |
20 |
SENSOR - REFRIGERANT PRESSURE |
1.6L DV6 |
|
11 |
VH442 (BU) |
20 |
SENSOR - REFRIGERANT PRESSURE |
1.0L |
|
11 |
CE515 (YE-GY) |
20 |
DRIVER - FUEL PUMP MOTOR (FPDM) + |
2.5L |
|
12 |
LH108 (GY-BN) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE + |
1.0L/1.6L DV6 |
|
12 |
LE230 (BN-BU) |
20 |
CTRL MOD. - POWERTRAIN # FUEL TANK PRESSURE TRANSDUCER REF. VOLT. (FTPTREF) |
1.6L GTDI/2.5L |
|
13 |
VE922 (VT-GN) |
20 |
TRANSDUCER - FUEL TANK PRESSURE (FTPT) |
1.6L GTDI/2.5L |
|
13 |
RH108 (BN) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE - |
1.6L DV6 |
|
13 |
RH108 (GN-BU) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE - |
1.0L |
|
14 |
VDC46 (BU-BN) |
20 |
CTRL MOD. - GENERATOR (ALTERNATOR) LIN BUS (NON-PCM CONTROLLED) |
1.6L DV6 |
|
14 |
VDC47 (BU-BN) |
20 |
CTRL MOD. - GENERATOR (ALTERNATOR) LIN BUS (NON-PCM CONTROLLED) |
1.0L |
|
14 |
VE225 (YE-OG) |
20 |
CTRL MOD. - POWERTRAIN # FUEL PUMP MODULE COMMAND (FPC) |
1.6L GTDI/2.5L |
|
15 |
RE238 (GN-VT) |
20 |
CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE SENSOR - |
1.6L GTDI |
|
15 |
VE203 (VT) |
20 |
CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) |
1.0L/1.6L DV6 |
|
15 |
RH107 (BK-YE) |
20 |
CTRL MOD. - AMBIENT TEMP. SENSOR |
2.5L |
|
16 |
CCA29 (GN-RD) |
20 |
SWITCH - BRAKE PEDAL FORCE SIGNAL |
1.0L/1.6L DV6 |
|
16 |
VE518 (BN-WH) |
20 |
MONITOR - FUEL PUMP (FPM) |
1.6L GTDI |
|
17 |
CCB08 (VT-WH) |
20 |
SWITCH - BRAKE ON/OFF (BOO) NORMAL OPEN |
1.0L/1.6L GTDI |
|
17 |
CES09 (VT-OG) |
20 |
SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) + |
2.5L |
|
18 |
LE136 (GN-OG) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1VREF) |
|
|
19 |
VE518 (BN-WH) |
20 |
MONITOR - FUEL PUMP (FPM) |
1.0L/1.6L DV6 |
|
19 |
RE136 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1RTN) |
1.6L GTDI/2.5L |
|
20 |
CBB38 (GN) |
20 |
FUSE - 38 OR CIRCUIT BREAKER |
1.6L GTDI |
|
20 |
CDC34 (WH-OG) |
18 |
FUSE - 38 OR CIRCUIT BREAKER |
2.5L |
|
20 |
CBB42 (GN) |
18 |
FUSE - 38 OR CIRCUIT BREAKER |
1.6L DV6 |
|
20 |
CBB50 (GN) |
18 |
FUSE - 38 OR CIRCUIT BREAKER |
1.0L |
|
21 |
VDC46 (BU-BN) |
20 |
CTRL MOD. - GENERATOR (ALTERNATOR) LIN BUS (NON-PCM CONTROLLED) |
1.6L GTDI |
|
21 |
VDN06 (WH-GN) |
20 |
CTRL MOD. - LIN BUS # POWERTRAIN CONTROL MODULE 1 |
2.5L |
|
22 |
VE701 (YE-OG) |
20 |
SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) |
|
|
23 |
CBB14 (VT-OG) |
14 |
FUSE - 14 OR CIRCUIT BREAKER |
1.6L DV6 |
|
23 |
VE208 (WH) |
18 |
CTRL MOD. - POWERTRAIN # FUEL PUMP CONTROL MODULE (FPCM) (FPC) |
1.0L |
|
23 |
CBB08 (GY-YE) |
14 |
FUSE - 32 OR CIRCUIT BREAKER |
2.5L |
|
23 |
CBB32 (GN-VT) |
14 |
FUSE - 32 OR CIRCUIT BREAKER |
1.6L GTDI |
|
24 |
CBB33 (WH-BN) |
18 |
FUSE - 33 OR CIRCUIT BREAKER |
1.6L GTDI |
|
24 |
CBK02 (GN) |
14 |
FUSE - 33 OR CIRCUIT BREAKER |
2.5L |
|
24 |
CE246 (YE-BU) |
12 |
CTRL MOD. - GLOW PLUG 4 OR ELECTRONIC COLD START |
1.6L DV6 |
|
25 |
CE245 (VT-WH) |
12 |
CTRL MOD. - GLOW PLUG 3 OR ELECTRONIC COLD START |
1.6L DV6 |
|
25 |
CEC06 (YE-OG) |
20 |
RELAY - ENGINE COOLING FAN 2ND |
1.0L |
|
25 |
CBK03 (GY) |
14 |
FUSE - 34 OR CIRCUIT BREAKER |
2.5L |
|
25 |
CBB34 (VT-BN) |
16 |
FUSE - 34 OR CIRCUIT BREAKER |
1.6L GTDI |
|
26 |
CBB35 (GN) |
12 |
FUSE - 35 OR CIRCUIT BREAKER |
|
|
26 |
CE244 (BU-BN) |
12 |
CTRL MOD. - GLOW PLUG 2 OR ELECTRONIC COLD START |
1.6L DV6 |
|
26 |
CBK04 (VT) |
12 |
FUSE - 4 OR CIRCUIT BREAKER (VPWR 4) |
2.5L |
|
27 |
CBK01 (BU) |
12 |
FUSE - 1 OR CIRCUIT BREAKER (VPWR F) |
2.5L |
|
27 |
CE243 (GY-VT) |
12 |
CTRL MOD. - GLOW PLUG 1 OR ELECTRONIC COLD START |
1.6L DV6 |
|
27 |
RET42 (GN-VT) |
20 |
SWITCH - TRANSMISSION SELECT SHIFT (SNS GND) |
1.6L GTDI |
|
28 |
VH407 (YE-GN) |
20 |
SENSOR - AMBIENT TEMP. |
1.6L GTDI |
|
28 |
VE750 (GN-BU) |
20 |
SENSOR - AMBIENT TEMP. |
2.5L |
|
28 |
RE136 (VT-GN) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APP1RTN) |
1.0L/1.6L DV6 |
|
29 |
CBB08 (GY-YE) |
14 |
FUSE - 8 OR CIRCUIT BREAKER |
1.0L |
|
29 |
CBB08 (GY-YE) |
20 |
FUSE - 8 OR CIRCUIT BREAKER |
1.6L DV6 |
|
29 |
GD120 (BK-GN) |
20 |
GROUND - FENDER FRONT LEFT |
2.5L |
|
30 |
VH442 (GN-BN) |
20 |
SENSOR - REFRIGERANT PRESSURE |
1.6L GTDI |
|
30 |
LE424 (YE-GN) |
20 |
VOLTAGE REFERENCE |
2.5L |
|
30 |
AABO1 (VT-GY) |
18 |
FUSE - 34 OR CIRCUIT BREAKER |
1.6L DV6 |
|
30 |
CBB16 (VT-GY) |
16 |
FUSE - 16 OR CIRCUIT BREAKER |
1.0L |
|
31 |
CBB06 (WH-BU) |
20 |
FUSE - 6 OR CIRCUIT BREAKER |
1.0L |
|
31 |
CBB32 (GN-VT) |
20 |
FUSE - 32 OR CIRCUIT BREAKER |
1.6L DV6 |
|
31 |
VH443 (VT-OG) |
20 |
SENSOR - REFRIGERANT PRESSURE |
2.5L |
|
31 |
LH108 (GY-BN) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE + |
1.6L GTDI |
|
32 |
VE203 (VT) |
20 |
CTRL MOD. - POWERTRAIN # FAN CONTROL VARIABLE (FC-V) |
1.6L GTDI/2.5L |
|
32 |
CBB12 (BN-BU) |
18 |
FUSE - 12 OR CIRCUIT BREAKER |
1.6L DV6 |
|
33 |
CDC12 (YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
1.6L GTDI/2.5L |
|
33 |
CDC14 (BU-YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
1.0L |
|
33 |
CDC12 (BU-YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
1.6L DV6 |
|
34 |
CDC12 (BU-WH) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
1.6L GTDI |
|
34 |
CDC54 (WH-GN) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
2.5L |
|
34 |
CDC12 (BU-YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
1.6L DV6 |
|
34 |
CDC14 (BU-YE) |
20 |
CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) |
1.0L |
|
35 |
CE302 (YE-BU) |
20 |
CTRL MOD. - POWERTRAIN # POWERTRAIN CONTROL RELAY (PCMRC) |
|
|
36 |
CH109 (WH-OG) |
20 |
CTRL MOD. - POWERTRAIN # RELAY A/C CLUTCH |
1.0L/1.6L |
|
36 |
CH302 (WH-BN) |
20 |
CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY / WOT AC CUTOFF (ACCR) |
2.5L |
|
37 |
CH401 (VT-WH) |
18 |
RELAY - A/C CLUTCH |
|
|
38 |
CBB50 (GN) |
12 |
FUSE - 50 OR CIRCUIT BREAKER |
1.0L |
|
38 |
CE609 (WH-OG) |
20 |
RELAY - GLOW PLUGS |
1.6L DV6 |
|
38 |
CET34 (BN-GN) |
20 |
SWITCH - TRANSMISSION CONTROL / OVERDRIVE CANCEL (TCS) |
2.5L |
|
39 |
CBB02 (GN) |
20 |
FUSE - 2 OR CIRCUIT BREAKER |
1.6L DV6 |
|
39 |
CET43 (GY) |
20 |
MOTOR - TRANSMISSION SHIFT (ASM) |
2.5L |
|
39 |
CET61 (BN-VT) |
20 |
MOTOR - TRANSMISSION SHIFT (ASM) |
1.6L GTDI |
|
40 |
CET62 (WH-GN) |
20 |
MOTOR - TRANSMISSION SELECT (ASM) |
1.6L GTDI |
|
40 |
CET42 (GN-VT) |
20 |
MOTOR - TRANSMISSION SELECT (ASM) |
2.5L |
|
40 |
LE137 (BU-GY) |
20 |
CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APP2VREF) |
1.6L DV6 |
|
41 |
CDC35 (BU-WH) |
12 |
SWITCH - IGNITION # START |
1.0L/1.6L |
|
41 |
CDC25 (BN-GN) |
12 |
RELAY - STARTER |
2.5L |
