Connector End View (C2286) - PASSENGER AIRBAG DEACTIVATION (PAD) INDICATOR
Connector: C2286
Description
PASSENGER AIRBAG DEACTIVATION (PAD) INDICATOR
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
CR114 (YE-OG) |
22 |
CTRL MOD. - INDICATOR AIR BAG |
|
|
3 |
CR114 (YE-OG) |
22 |
CTRL MOD. - INDICATOR AIR BAG |
|
|
4 |
CR114 (YE-OG) |
22 |
CTRL MOD. - INDICATOR AIR BAG |
|
|
5 |
* |
* |
Not Used |
|
|
6 |
* |
* |
Not Used |
|

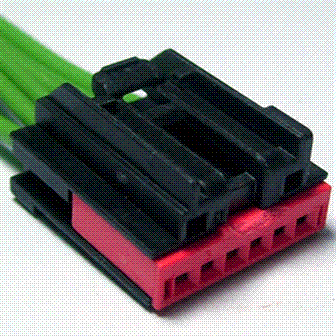

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1242 |
Service Part Number: 3U2Z-14S411-MJB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Indicator - Passenger Airbag Deactivation (PADI) Sensor - EATC In Car Temperature Switch - Multifunction |
