Connector End View (C2099) - PASSENGER AIRBAG DEACTIVATION (PAD) SWITCH
Connector: C2099
Description
PASSENGER AIRBAG DEACTIVATION (PAD) SWITCH
Color
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
* |
* |
Not Used |
|
|
2 |
* |
* |
Not Used |
|
|
3 |
* |
* |
Not Used |
|
|
4 |
CR225 (YE) |
22 |
SWITCH - PASSENGER AIRBAG DEACTIVATION # AIRBAG OFF (B) |
|
|
5 |
RR129 (YE-GY) |
22 |
CTRL MOD. - SENSOR IMPACT FRONT 1ST - |
|
|
6 |
CR224 (GN) |
22 |
SWITCH - PASSENGER AIRBAG DEACTIVATION # AIRBAG ON (A) |
|

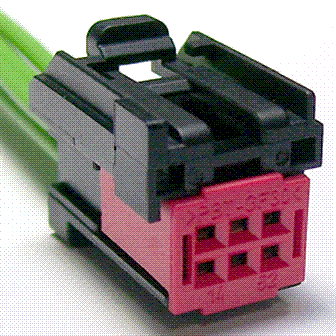

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1207 |
Service Part Number: 5U2Z-14S411-ABC Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Switch - Courtesy Lamp - Liftgate Switch - Deck Lid / Hatch Release Switch - Deck Lid / Lift Gate Ajar Switch - Heater A/C Temp Control Switch - Message Center Switch - Power Liftgate |
