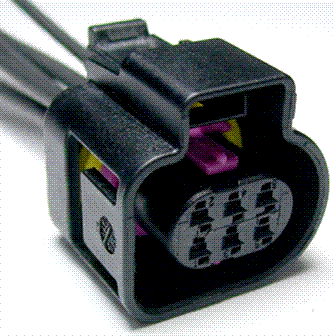

Connector End View (C1661) - UNIVERSAL HEATED OXYGEN SENSOR (HO2S) #11
Connector: C1661
Description
UNIVERSAL HEATED OXYGEN SENSOR (HO2S) #11
Color
Harness
12A690/12C508
Base Part #
9F472
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
LE448 (GY-BU) |
18 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 1ST (UREF-11) |
|
|
2 |
LE451 (BN-YE) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 1ST (UO2SIP-11) |
|
|
3 |
VE827 (GN-WH) |
18 |
SENSOR - UNIVERSAL HEATED OXYGEN 2ND (UO2SN-21) |
|
|
4 |
CBB33 (WH-BN) |
18 |
FUSE - 33 OR CIRCUIT BREAKER |
|
|
5 |
VE826 (BN-VT) |
18 |
SENSOR - UNIVERSAL HEATED OXYGEN 1ST OR UNIQUE (UO2SN-11) |
|
|
6 |
LE452 (GN) |
18 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED PUMPING CURRENT 1ST (UO2SIA-11) |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1146 |
Service Part Number: BU2Z-14S411-NA Gauge: 18 Pin material: Tin (greased) Cavities: 6 Vehicle Uses Motor - Electronic Throttle Control (ETC) Sensor - O2 (HEGO/ EGO) Sensor - Throttle Position |
