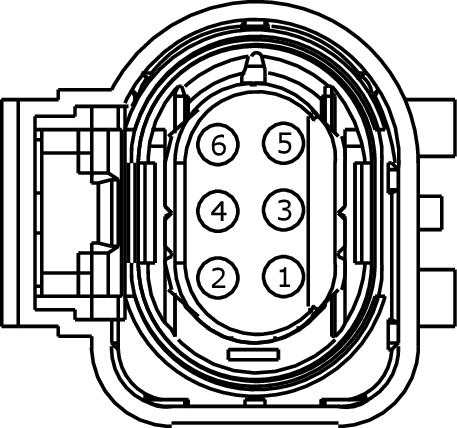

Connector End View (C1571) - HEATED OXYGEN SENSOR (HO2S)
Connector: C1571
Description
HEATED OXYGEN SENSOR (HO2S)
Color
Harness
12A690
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
LE451 (BN-YE) |
20 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN PUMPING CURRENT 1ST (UO2SIP-11) |
|
|
2 |
LE448 (GY-BU) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE UNIVERSAL HEGO 1ST (UREF-11) |
|
|
3 |
VE827 (WH-GN) |
20 |
SENSOR - UNIVERSAL HEATED OXYGEN 2ND (UO2SN-21) |
|
|
4 |
CBB06 (WH-BU) |
20 |
FUSE - 6 OR CIRCUIT BREAKER |
|
|
5 |
LE452 (GN) |
20 |
CTRL MOD. - POWERTRAIN # UNIVERSAL HEATED OXYGEN MEASURED PUMPING CURRENT 1ST (UO2SIA-11) |
|
|
6 |
VE826 (BN-VT) |
20 |
SENSOR - UNIVERSAL HEATED OXYGEN 1ST OR UNIQUE (UO2SN-11) |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1355 |
Service Part Number: DU2Z-14S411-AFA Gauge: 18 Pin material: Tin (greased) Cavities: 6 Vehicle Uses Control - Electronic Throttle Sensor - O2 (HEGO/ EGO) |
