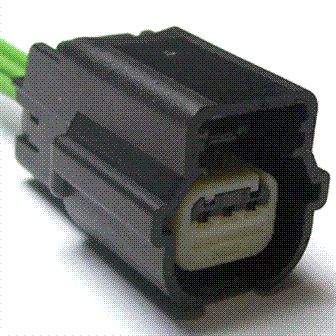

Connector End View (C1260) - AIR CONDITIONING (A/C) PRESSURE TRANSDUCER
Connector: C1260
Description
AIR CONDITIONING (A/C) PRESSURE TRANSDUCER
Color
BK
Harness
14K733
Base Part #
part# N/A
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
RH108 (BN) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE - |
|
|
2 |
LH108 (GY-BN) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE + |
1.0L/1.6L DV6/1.6L GTDI |
|
2 |
VH442 (GN-BN) |
20 |
SENSOR - REFRIGERANT PRESSURE |
2.5L |
|
3 |
VH442 (GN-BN) |
20 |
SENSOR - REFRIGERANT PRESSURE |
1.6L DV6 |
|
3 |
VH442 (GY-BN) |
20 |
SENSOR - REFRIGERANT PRESSURE |
1.0L/1.6L GTDI |
|
3 |
LH108 (GY-BN) |
20 |
CTRL MOD. - SENSOR REFRIGERANT PRESSURE + |
2.5L |
|
Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1400 |
Service Part Number: 9U2Z-14S411-CC Gauge: 20 Pin material: Silver Cavities: 3 Vehicle Uses Monitor - Crankcase Ventilation Sensor - Air Suspension Sensor - Front Park Aid (FPA) Sensor - Occupant Classification Sensor - Reverse Park Aide (RPA) Switch - A/C Compressor Clutch Cycling Switch - A/C High Pressure |
|
Pigtail Kit Part Number WPT-1315 |
Service Part Number: 9U2Z-14S411-CB Gauge: 20 Pin material: Silver Cavities: 3 Vehicle Uses Monitor - Crankcase Ventilation Sensor - Air Suspension Sensor - Front Park Aid (FPA) Sensor - Occupant Classification Sensor - Reverse Park Aide (RPA) Switch - A/C Compressor Clutch Cycling Switch - A/C High Pressure |
