Connector End View (C142) - HEATED OXYGEN SENSOR (HO2S) #12
Connector: C142
Description
HEATED OXYGEN SENSOR (HO2S) #12
Color
BK
Harness
12C508
Base Part #
9G444
Service Pigtail
See Below
|
Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
|
1 |
CBK02 (GN) |
18 |
FUSE OR CIRCUIT BREAKER |
2.5L |
|
2 |
CE233 (WH-OG) |
18 |
CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) |
2.5L |
|
3 |
RE406 (GY-VT) |
18 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (SIG RTN) |
2.5L |
|
4 |
VE731 (YE-GN) |
18 |
SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) |
2.5L |
|

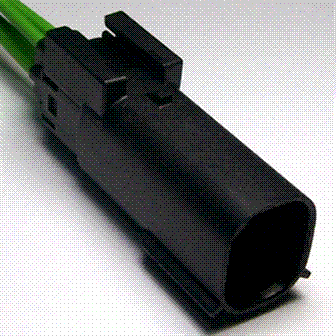

Available Pigtail Kits |
|
|
Pigtail Kit Part Number WPT-1288 |
Service Part Number: CU2Z-14S411-ZA Gauge: 16 Pin material: Silver Cavities: 4 Vehicle Uses Sensor - Catalyst Monitor Sensor - O2 (HEGO/ EGO) |
