Connector End View (C963) - INTERIOR / MAP LAMPS ASSEMBLY, REAR
Connector:C963
Description
INTERIOR / MAP LAMPS ASSEMBLY, REAR
Color
BK
Harness
14334
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VLN33 (GY-VT) | 20 | CTRL MOD. - INTERIOR/COURTESY LAMP DIMMING (THEATRE) | |
| 2 | GD233 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT (BC3T) | |
| 3 | CLN09 (YE-GN) | 22 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) |
| Available Pigtail Kits | |

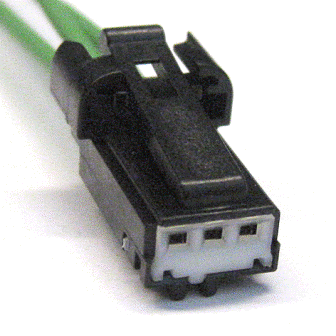

| Pigtail Kit Part Number WPT-911 |
Service Part Number: 8U2Z-14S411-LA Gauge: 18 Pin material: Silver Cavities: 3 Vehicle Uses Fuse Panel Junction Block Lamp - Ambient Lighting Lamp - Front Park Lamp - Map Lamp - Park/Turn Lamp - PRNDL Indicator Lamp - Roof Marker Module - Driver Door Sensor - Speed Switch - Ambient Lighting Dimmer |
