Connector End View (C929) - INTERIOR / MAP LAMPS ASSEMBLY, FRONT
Connector:C929
Description
INTERIOR / MAP LAMPS ASSEMBLY, FRONT
Color
NA
Harness
14334
Base Part #
13776
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD233 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT (BC3T) | |
| 2 | VLN33 (GY-VT) | 20 | CTRL MOD. - INTERIOR/COURTESY LAMP DIMMING (THEATRE) | |
| 3 | CLN09 (YE-GN) | 22 | RELAY - BATTERY SAVER (E.G. SWITCH OFF INTERIOR LIGHTING) |
| Available Pigtail Kits | |

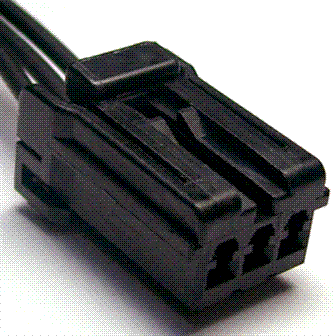

| Pigtail Kit Part Number WPT-1304 |
Service Part Number: 3U2Z-14S411-UYB Gauge: 18 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Indicator - Passenger Airbag Deactivation (PADI) Lamp - Dome Lamp - Dome/Map Lamp - Front Turn/ Marker Lamp - Overhead Console Lamp - Roof Marker |
