Connector End View (C604) - WINDOW ADJUST SWITCH, PASSENGER SIDE
Connector:C604
Description
WINDOW ADJUST SWITCH, PASSENGER SIDE
Color
GN
Harness
14630
Base Part #
14529A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBP48 (GY-YE) | 12 | FUSE - 48 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | GD348 (BK-YE) | 12 | GROUND - PILLAR C OR QUARTER PANEL RIGHT (BC3T) | |
| 4 | CPW20 (WH-OG) | 12 | SWITCH - POWER WINDOW FRONT PASSENGER # UP | |
| 5 | CPW74 (YE-GN) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER LOCK OUT BYPASS | |
| 6 | CPW13 (BN-YE) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER UP | |
| 7 | CPW12 (GN-OG) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER DOWN | |
| 8 | CPW19 (VT) | 12 | SWITCH - POWER WINDOW FRONT PASSENGER # DOWN |

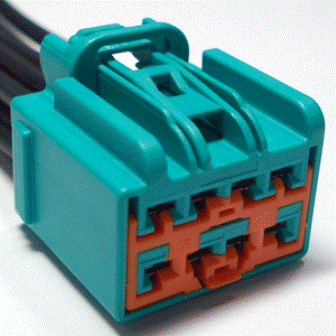

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1031 |
Service Part Number: 3U2Z-14S411-PPB Gauge: 10 12 Pin material: Tin & Silver Cavities: 8 Vehicle Uses Switch - Adjustable Pedal Switch - Convertable Top Switch - Door Lock (Cargo) Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Moon Roof/Sun Roof Switch - Power Window - Driver Switch - Power Window - LH - Rear Switch - Power Window - Passenger (Front) Switch - Power Window - RH - Rear Switch - Seat Lumbar Switch - Third Row Power Folding Seat |
