Connector End View (C524) - POWER WINDOW MOTOR, LEFT FRONT
Connector:C524
Description
POWER WINDOW MOTOR, LEFT FRONT
Color
BK
Harness
14631
Base Part #
23395
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP01 (RD) | 12 | FUSE - 1 OR CIRCUIT BREAKER | |
| 2 | GD233 (BK) | 12 | GROUND - COWL SIDE/PILLAR A LEFT (BC3T) | |
| 3 | CBP32 (GN-VT) | 22 | FUSE - 32 OR CIRCUIT BREAKER | |
| 4 | CPW11 (BU-GY) | 22 | SWITCH - POWER WINDOW DRIVER # DRIVER UP | |
| 5 | CPW10 (YE-VT) | 22 | SWITCH - POWER WINDOW DRIVER # DRIVER DOWN | |
| 6 | CPW01 (BN-BU) | 22 | CTRL MOD. - POWER WINDOW GLOBAL SET + | |
| 7 | * | * | Not Used |

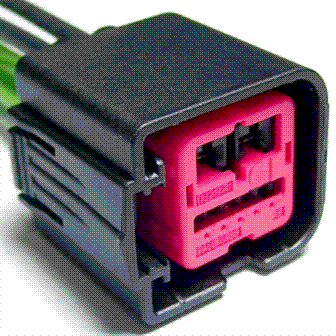

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1209 |
Service Part Number: BU2Z-14S411-ASA Gauge: 12 18 Pin material: Tin & Silver Cavities: 7 Vehicle Uses Motor - Power Window - LH - Front Motor - Power Window - LH - Rear Motor - Power Window - RH - Front Motor - Power Window - RH - Rear |
