Connector End View (C505) - DOOR LOCK SWITCH, LEFT FRONT
Connector:C505
Description
DOOR LOCK SWITCH, LEFT FRONT
Color
BK
Harness
14631
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPK19 (BU-GN) | 22 | SWITCH - LOCK DRIVER | |
| 2 | GD233 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT (BC3T) | |
| 3 | CPK23 (YE-VT) | 22 | SWITCH - HANDLE UNLOCK DRIVER | |
| 4 | CBP32 (GN-VT) | 22 | FUSE - 32 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |

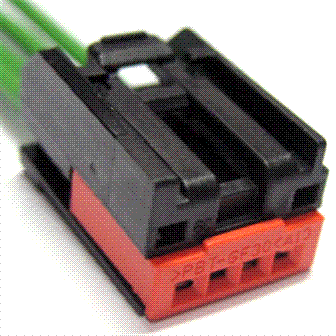

| Pigtail Kit Part Number WPT-1139 |
Service Part Number: 3U2Z-14S411-PRC Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses Connector - Audio Input Lamp - CHMSL (Center High Mount Stop Lamp) Module - Anti-theft Module - Power Moonroof Sensor - Steering Wheel Position Switch - 4x4 Control Switch - Clutch Pedal Position Switch - Deck Lid / Lift Gate Ajar Switch - Door Lock (LH) Switch - Door Lock (RH) Switch - Lift Gate Glass Ajar Switch - Message Center Switch - Moon Roof/Sun Roof Transceiver - Passive Anti-Theft (PATS) |
