Connector End View (C414) - LAMP ASSEMBLY, LEFT REAR
Connector:C414
Description
LAMP ASSEMBLY, LEFT REAR
Color
GY
Harness
14A005
Base Part #
13410
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | GD313 (BK-GN) | 18 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | police |
| 1 | GD313 (BK-GN) | 16 | GROUND - PILLAR C OR QUARTER PANEL RIGHT # 2ND POINT | police |
| 1 | GD347 (BK-VT) | 22 | GROUND - PILLAR C OR QUARTER PANEL LEFT (BC3T) | |
| 2 | CLS55 (GN-BU) | 22 | LAMP - TURN REAR LEFT # SIGNAL OUT | |
| 3 | CBP40 (YE-GN) | 22 | FUSE - 40 OR CIRCUIT BREAKER | |
| 4 | * | * | Not Used | |
| 5 | CLS18 (GY-BN) | 20 | CTRL MOD. - STOP/TURN LEFT (INBOARD) | police |
| 5 | CLS44 (VT-BN) | 20 | CTRL MOD. - STOP | |
| 6 | CLS23 (GY-OG) | 18 | CTRL MOD. - TURN LAMP LEFT REAR |
| Available Pigtail Kits | |

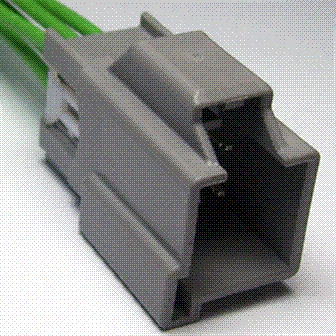

| Pigtail Kit Part Number WPT-1299 |
Service Part Number: 3U2Z-14S411-NBB Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses Connector - Inline Element - Heated Seat Inverter - DC to AC Lamp - CHMSL (Center High Mount Stop Lamp) Lamp - Courtesy - Footwell Lamp - License Lamp - Park/Turn/Stop Lamp - Top Finish Panel Mating Connector WPT-962 Motor - Adjustable Pedal Switch - Gear Shift Select/Neutral Safety Switch - Multifunction |
