Connector End View (C365) - SEAT BACKREST HEATER MAT, DRIVER SIDE
Connector:C365
Description
SEAT BACKREST HEATER MAT, DRIVER SIDE
Color
LT GY
Harness
14D232
Base Part #
18D507
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CHS01 (GY-VT) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER BACK HEATER + | |
| 2 | GD904 (BK-BU) | 16 | GROUND - DRIVER SEAT # SEAT SWITCH |

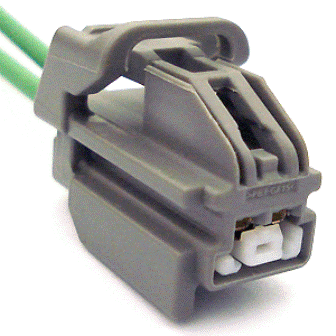

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-965 |
Service Part Number: 3U2Z-14S411-AEB Gauge: 14 Pin material: Silver Cavities: 2 Vehicle Uses Actuator - Door Lock - Decklid/Liftgate Element - Heated Seat Lamp - CHMSL (Center High Mount Stop Lamp) Module - Heated Seat Motor - Adjustable Pedal Motor - Decklid / Liftgate Sensor - Air Charge Temperature Sensor - EATC In Car Temperature Speaker - Subwoofer Switch - Adjustable Pedal Switch - Brake Deactivation Switch - Brake Pressure Switch - Clutch Pedal Position Switch - Stop Lamp Switch - Third Row Power Folding Seat |
