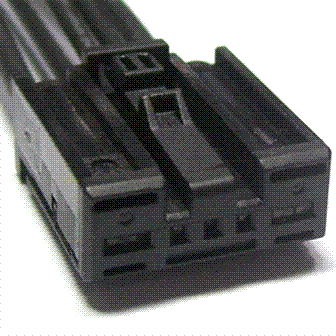

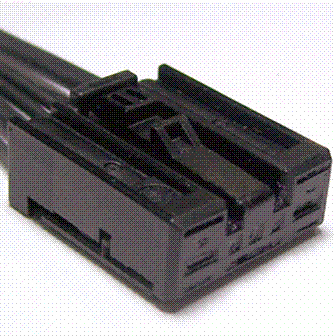

Connector End View (C363) - DRIVER SEAT REAR HEIGHT MOTOR
Connector:C363
Description
DRIVER SEAT REAR HEIGHT MOTOR
Color
BK
Harness
14D231
Base Part #
61711
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CPS05 (BU-WH) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL UP | memory |
| 1 | CPS27 (BU-BN) | 16 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT UP | w/o memory |
| 2 | RPS13 (GN-OG) | 20 | CTRL MOD. - DRIVER SEAT SENSORS CUSHION - | memory |
| 3 | * | * | Not Used | |
| 4 | VPS11 (GN-BN) | 20 | SENSOR - DRIVER SEAT HEIGHT REAR / PARALLEL | memory |
| 5 | CPS04 (YE-OG) | 16 | CTRL MOD. - DRIVER SEAT HEIGHT REAR / PARALLEL DOWN | memory |
| 5 | CPS26 (YE-BU) | 16 | SWITCH - SEAT ADJUST. DRIVER REAR HEIGHT DOWN | w/o memory |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1071 |
Service Part Number: AU2Z-14S411-PA Gauge: 14 18 Pin material: Tin (greased) Cavities: 5 Vehicle Uses Motor - Seat Height (Rear) Motor - Seat Recline |
| Pigtail Kit Part Number WPT-1450 |
Service Part Number: AU2Z-14S411-PB Gauge: 14 20 Pin material: Tin (greased) Cavities: 5 Vehicle Uses Clockspring Module - Power Steering Motor - Seat Height (Front) Motor - Seat Height (Rear) Motor - Seat Recline |
