Connector End View (C340) - INLINE
InlineC340
Description
INLINE
Color
BK
Base Part #
Service Pigtail
Not Available

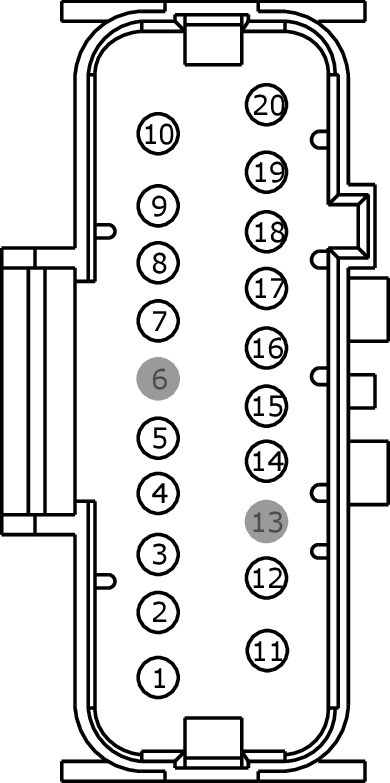

MALE
Harness 14D230

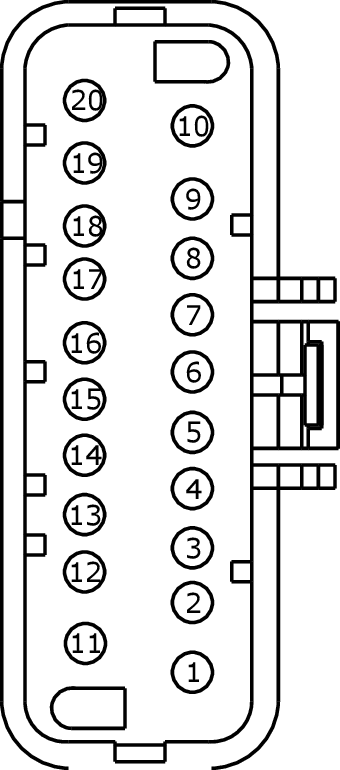

FEMALE
Harness 14D232
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Qualifier |
| 1 | CPS40 (VT-GY) | 16 | 14D230 |
| 2 | CPS20 (VT) | 20 | 14D230 |
| 3 | VDB06 (GY-OG) | 20 | |
| 4 | CHS01 (GY-VT) | 16 | 14D230 |
| 4 | CHS06 (BU-BN) | 14 | 14D230 |
| 5 | CPT36 (BU-WH) | 20 | 14D230 |
| 6 | * | * | 14D230 |
| 7 | RHS20 (GN-BU) | 18 | 14D230 |
| 8 | SBX06 (GY-RD) | 20 | 14D230 |
| 9 | RHS08 (VT-WH) | 16 | 14D230 |
| 10 | RHS06 (WH) | 14 | 14D230 |
| 11 | CHS08 (BN-YE) | 16 | 14D230 |
| 12 | VDB07 (VT-OG) | 20 | |
| 13 | * | * | 14D230 |
| 14 | VHS36 (YE-BU) | 18 | 14D230 |
| 15 | VHS21 (BU-WH) | 18 | 14D230 |
| 16 | CPS88 (GY-OG) | 20 | 14D230 |
| 17 | GD903 (BK-WH) | 14 | 14D230 |
| 17 | GD903 (BK-WH) | 16 | 14D230 |
| 18 | CPS89 (BU-BN) | 20 | 14D230 |
| 19 | CPS39 (GY-YE) | 16 | 14D230 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CPS08 (VT-OG) | 16 | 14D232 |
| 2 | CPS18 (BN-GN) | 20 | 14D232 |
| 3 | VDB06 (GY-OG) | 20 | |
| 4 | CHS01 (GY-VT) | 16 | 14D232 |
| 5 | CPT36 (WH) | 20 | 14D232 |
| 6 | VPS12 (GY-OG) | 20 | 14D232 |
| 7 | RHS15 (GY-BN) | 20 | 14D232 |
| 8 | SBX06 (GY-RD) | 18 | 14D232 |
| 9 | RHS03 (GY-OG) | 16 | 14D232 |
| 10 | RHS01 (WH-VT) | 16 | 14D232 |
| 11 | CHS03 (GN-BN) | 16 | 14D232 |
| 12 | VDB07 (VT-OG) | 20 | |
| 13 | RPS13 (GN-OG) | 20 | 14D232 |
| 14 | VHS35 (VT-OG) | 20 | 14D232 |
| 15 | VHS16 (BU-GN) | 20 | 14D232 |
| 16 | CPS64 (BN-VT) | 20 | 14D232 |
| 17 | GD904 (BK-BU) | 16 | 14D232 |
| 18 | CPS65 (WH-GN) | 20 | 14D232 |
| 19 | CPS07 (GY-BN) | 16 | 14D232 |
| 20 | CPS19 (GY-VT) | 18 | 14D232 |
