Connector End View (C1120) - CRANKSHAFT POSITION (CKP) SENSOR
Connector:C1120
Description
CRANKSHAFT POSITION (CKP) SENSOR
Color
BK
Harness
12C508
Base Part #
6C315
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | VE711 (YE-VT) | 18 | SENSOR - CRANKSHAFT POSITION (CKP) | |
| 2 | RE406 (GY-VT) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN TRANSMISSION (SIGRTN) | |
| 3 | LE423 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) |

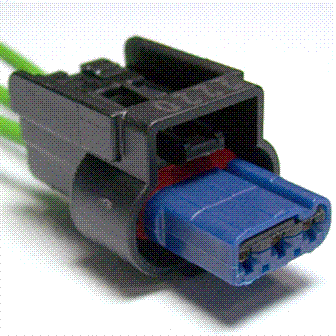

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1202 |
Service Part Number: BU2Z-14S411-ARA Gauge: 16 Pin material: Silver Cavities: 3 Vehicle Uses Actuator - Turbocharger Waste Gate Coil - Ignition Sensor - Cam Shaft Position Sensor - Crank Shaft Position |
