Connector End View (C1087) - MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR
Connector:C1087
Description
MANIFOLD ABSOLUTE PRESSURE (MAP) SENSOR
Color
BK
Harness
12C508
Base Part #
9F479
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | LE329 (BU) | 20 | CTRL MOD. - POWERTRAIN # MANIFOLD PRESSURE SENSOR (MAP) | |
| 2 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) | |
| 3 | LE458 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF) |
| Available Pigtail Kits | |

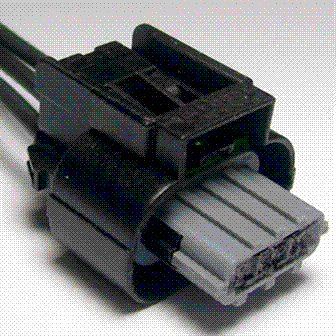

| Pigtail Kit Part Number WPT-1068 |
Service Part Number: AU2Z-14S411-JA Gauge: 14 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Cam Shaft Position Sensor - Manifold Absolute Pressure (MAP) |

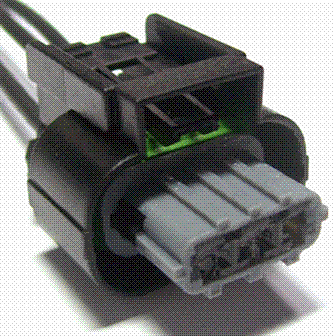

| Pigtail Kit Part Number WPT-1369 |
Service Part Number: AU2Z-14S411-JB Gauge: 16 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Cam Shaft Position Sensor - Manifold Absolute Pressure (MAP) Sensor - Turbo Intake Pressure/Temperature |
