Connector End View (C1045) - INLINE
InlineC1045
Description
INLINE
Color
BK
Base Part #
Service Pigtail
See Below
MALE
Harness 12B637
FEMALE
Harness 12C508
| Pin | Circuit | Gauge | Qualifier |
| 1 | * (BN) | 14 | 12B637 |
| 2 | * (BN) | 14 | 12B637 |
| 3 | * (BN) | 14 | 12B637 |
| 4 | * (BK) | 14 | 12B637 |
| 5 | * (BK) | 14 | 12B637 |
| Pin | Circuit | Gauge | Qualifier |
| 1 | CE205 (GN-BU) | 18 | 12C508 |
| 2 | CE206 (GY-YE) | 18 | 12C508 |
| 3 | CE207 (VT-GY) | 18 | 12C508 |
| 4 | RE205 (YE-BU) | 18 | 12C508 |
| 5 | RE206 (BU-OG) | 18 | 12C508 |

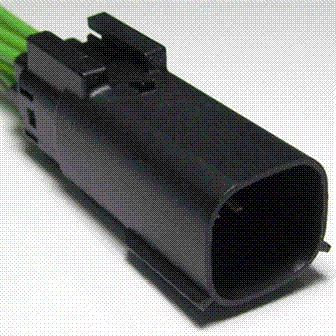

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1426 |
Service Part Number: FU2Z-14S411-TA Gauge: 16 Pin material: Silver Cavities: 6 Vehicle Uses: Camera - Reverse Park Aid Lamp - Park/Turn/Stop Sensor - Coolant Temperature Sensor - O2 (HEGO/ EGO) |
